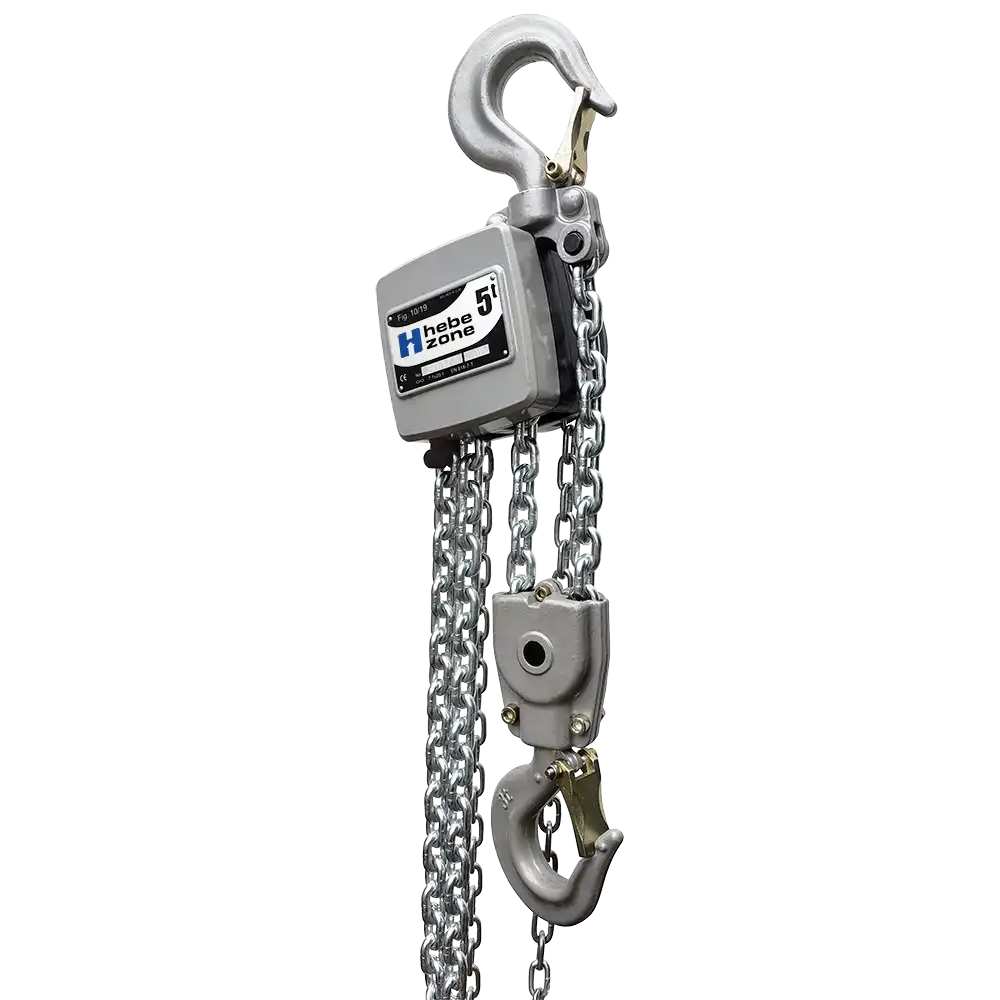

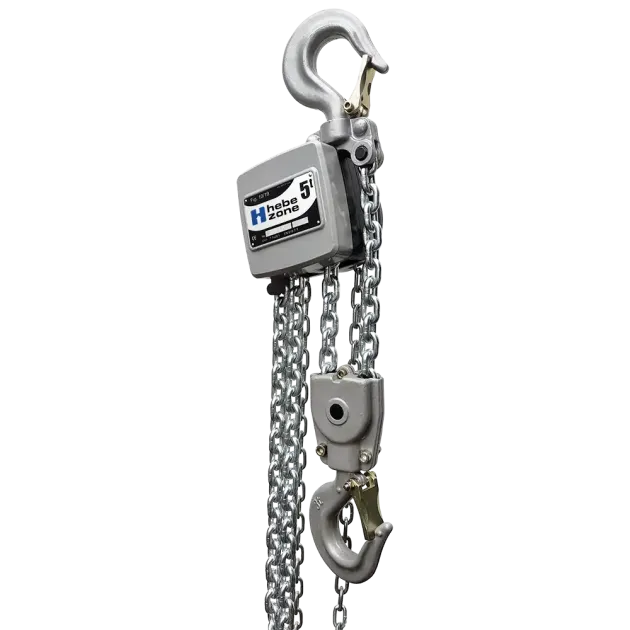

Aluminium-Handkettenzug HZJ
- Tragfähigkeit 250 - 5000 kg

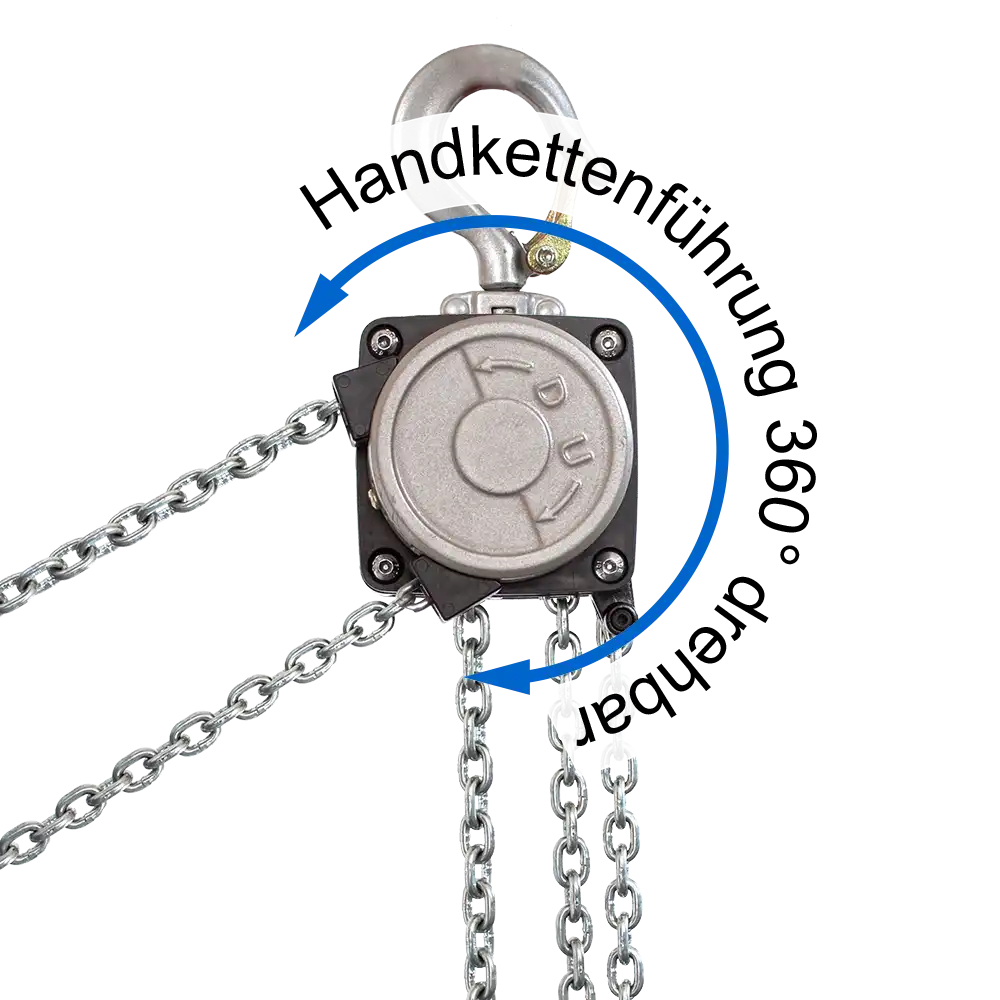

- 360 Grad drehbares Handkettenrad
- robust und stoßfest
- klein, leicht und kompakt
- leichtes Aluminiumgehäuse
- verstärkte Hakensicherungen
- weitgehend geschlossenes Alu-Gehäuse
- auch mit Rutschkupplung erhältlich
Leistungsdaten:
Artikel | Tragfähigkeit kg | Kettenstränge | kleinste Bauhöhe mm | Zugkraft max. daN | Handkettenabwicklung* m | Gewicht** kg |
HZJ1B002 | 250 | 1 | 225 | 14,7 | 24,9 | 2,6 |
HZJ1B005 | 500 | 1 | 265 | 18,7 | 39,6 | 4,6 |
HZJ1B010 | 1000 | 1 | 295 | 28 | 61,3 | 6,6 |
HZJ2B010 | 1000 | 1 | 295 | 28 | 61,3 | 6,6 |
HZJ1B015 | 1500 | 1 | 350 | 32 | 71,4 | 12 |
HZJ2B015 | 1500 | 1 | 350 | 32 | 71,4 | 12 |
HZJ1B020 | 2000 | 1 | 390 | 36 | 90,4 | 13,5 |
HZJ2B020 | 2000 | 1 | 390 | 36 | 90,4 | 13,5 |
HZJ1B030 | 3000 | 2 | 470 | 34 | 142,9 | 17 |
HZJ2B030 | 3000 | 2 | 470 | 34 | 142,9 | 17 |
HZJ1B050 | 5000 | 2 | 580 | 36,5 | 95,8 | 29,5 |
HZJ2B050 | 5000 | 2 | 580 | 36,5 | 95,8 | 29,5 |
* pro Meter Lastkettenhub
** bei Hub 3 m
Abmessungen [mm]:
Artikel | A | B | C min. | D | E | X | Y | Z |
HZJ1B002 | 75 | 77 | 225 | 20 | 26 | 31 | 14 | 11 |
HZJ1B005 | 92 | 89 | 265 | 21 | 29 | 33 | 17 | 11 |
HZJ1B010 | 110 | 102 | 295 | 26 | 35 | 41 | 24 | 15 |
HZJ2B010 | 110 | 102 | 295 | 26 | 35 | 41 | 24 | 15 |
HZJ1B015 | 130 | 120 | 350 | 30 | 37 | 41 | 30 | 20 |
HZJ2B015 | 130 | 120 | 350 | 30 | 37 | 41 | 30 | 20 |
HZJ1B020 | 145 | 138 | 390 | 34 | 43 | 44 | 33 | 22 |
HZJ2B020 | 145 | 138 | 390 | 34 | 43 | 44 | 33 | 22 |
HZJ1B030 | 165 | 120 | 470 | 35 | 47 | 47 | 35 | 25 |
HZJ2B030 | 165 | 120 | 470 | 35 | 47 | 47 | 35 | 25 |
HZJ1B050 | 170 | 160 | 580 | 42 | 65 | 66 | 47 | 22 |
HZJ2B050 | 170 | 160 | 580 | 42 | 65 | 66 | 47 | 22 |
