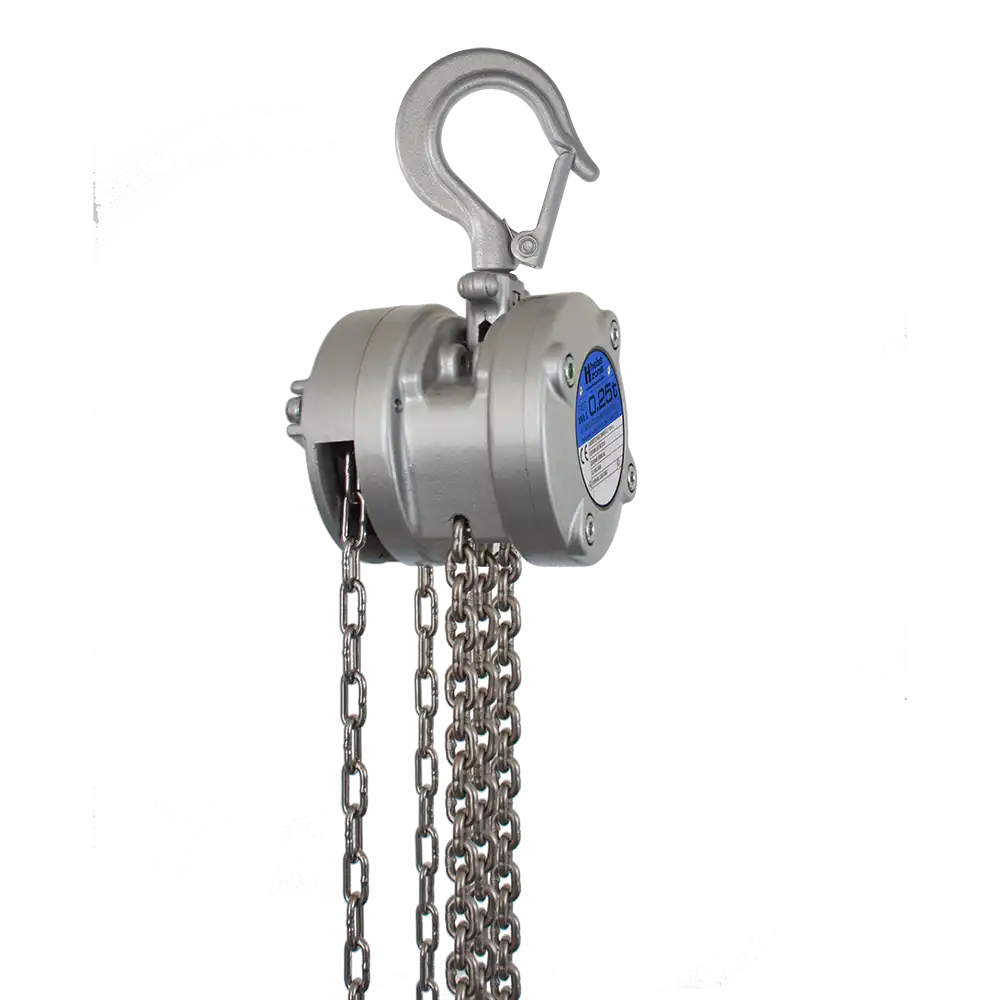

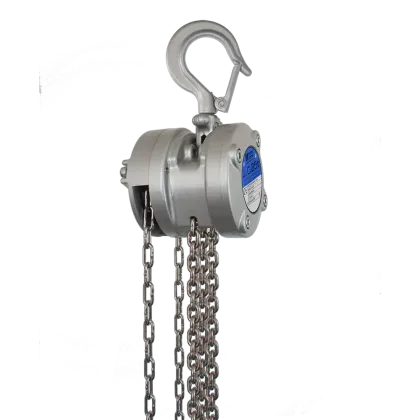

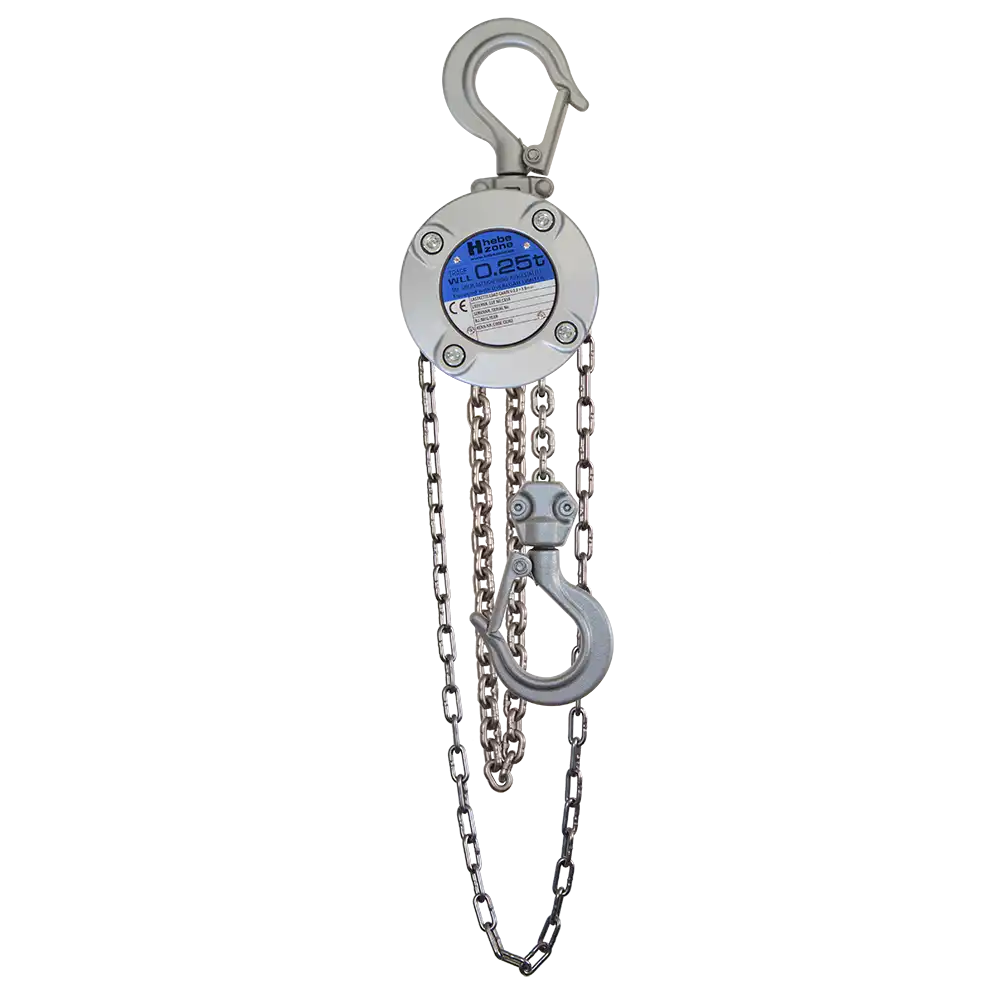

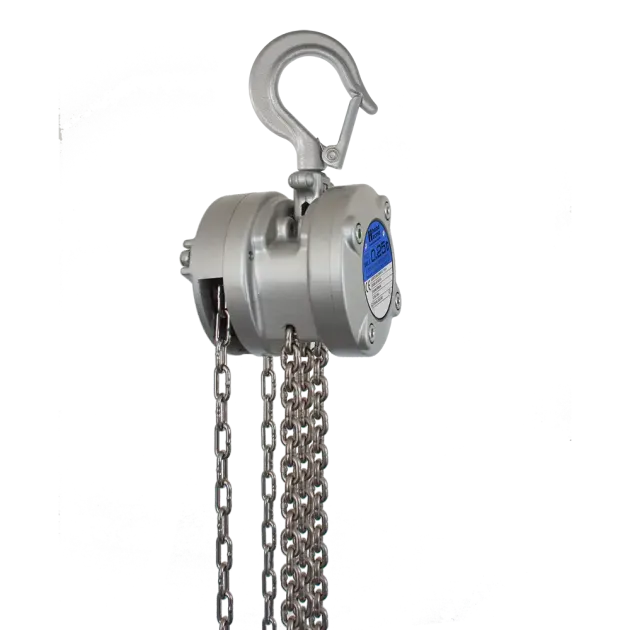

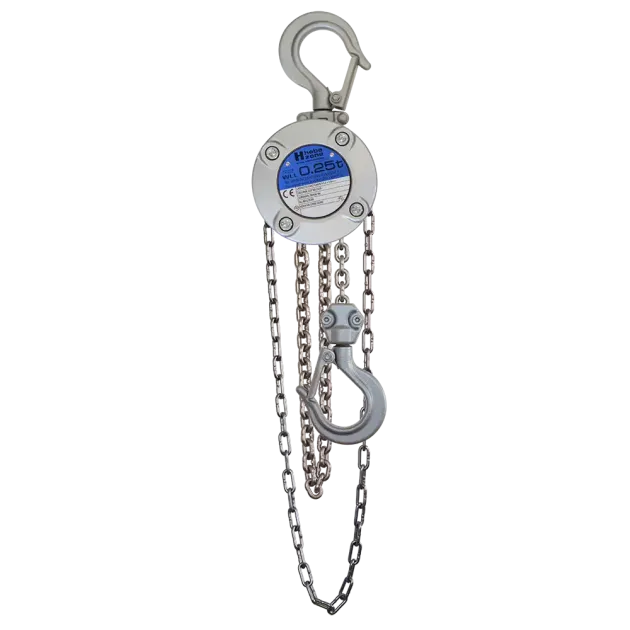

Aluminium-Handkettenzug HZX
- Tragfähigkeit 250 - 1000 kg
- robust und stoßfest
- klein, leicht und kompakt
- leichtes Aluminiumgehäuse
- Haken mit Sicherheitsverschluss
- Gehäuse mit versenkten Schrauben
- Haken mit großem Innendurchmesser
- vernickelte Lastkette mit geringer Teilung
Leistungsdaten:
Artikel | Tragfähigkeit kg | Kettenstränge | kleinste Bauhöhe mm | Zugkraft max. daN | Handkettenabwicklung* m | Gewicht** Kg |
HZX003 | 250 | 1 | 217 | 14,7 | 33,8 | 2,4 |
HZX005 | 500 | 1 | 260 | 18,7 | 42,8 | 4,5 |
HZX010 | 1000 | 2 | 360 | 19,3 | 85,6 | 7,3 |
* pro Meter Lastkettenhub
** bei Hub 3 m
Abmessungen [mm]:
Artikel | A | B | C min. | D | E | F | X | Y | Z |
HZX003 | 84 | 88 | 217 | 67 | 51 | 53 | 21 | 13,2 | 11 |
HZX005 | 102 | 101 | 260 | 76 | 57 | 66 | 24 | 16,2 | 12 |
HZX010 | 122 | 103 | 360 | 87 | 59 | 87 | 29 | 21 | 15 |
