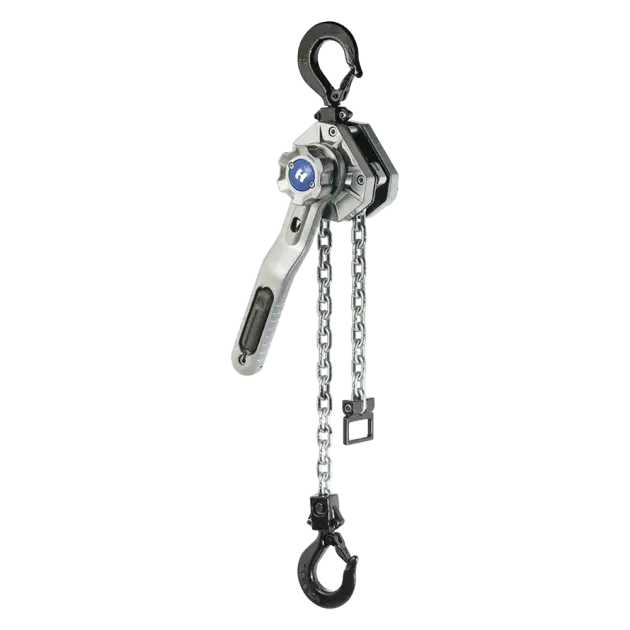

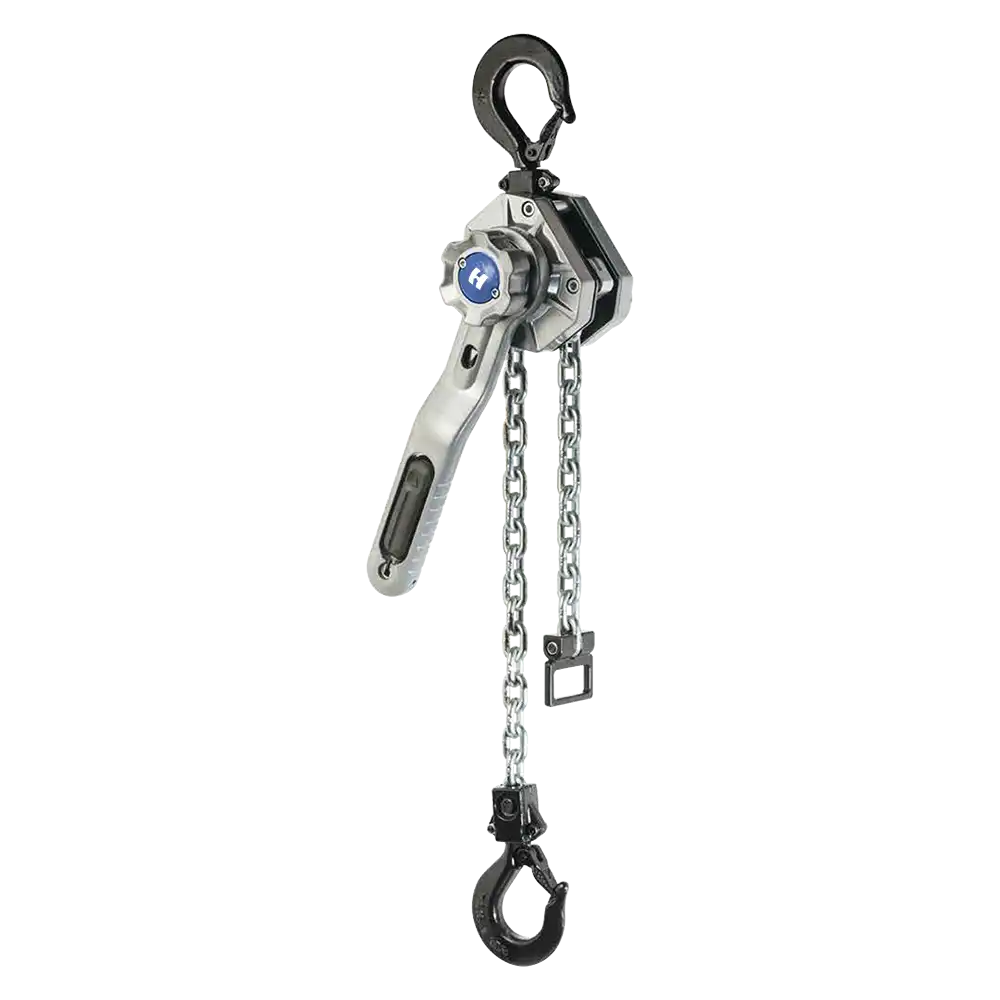

Aluminium Ratschzug Typ R10

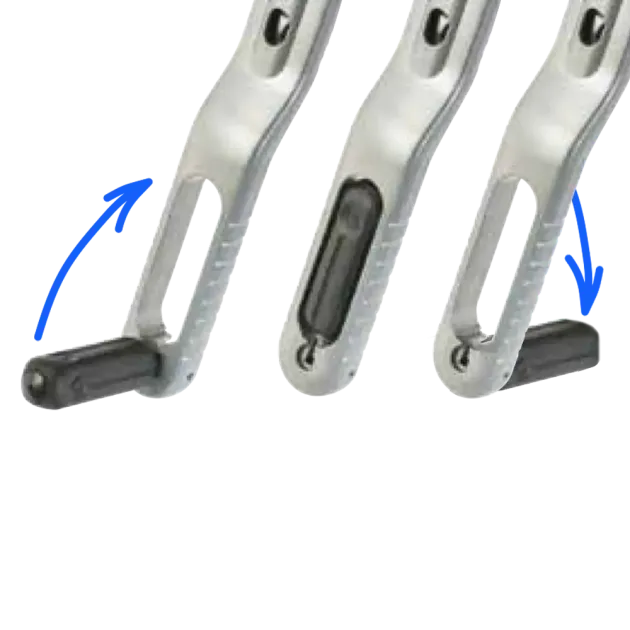

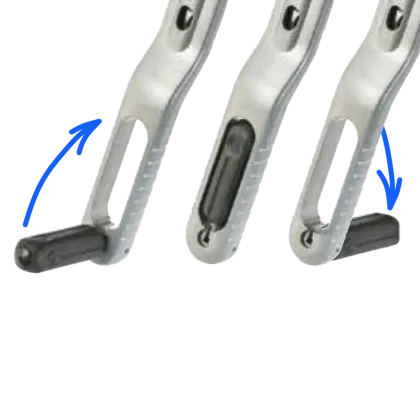

- Handhebel mit integriertem Klappgriff
- Tragfähigkeit 750 - 9000 kg
- Hub 1,5 / 3,0 / 6,0 m
- weitere Hubhöhen auf Anfrage
- Aluminium-Gehäuse

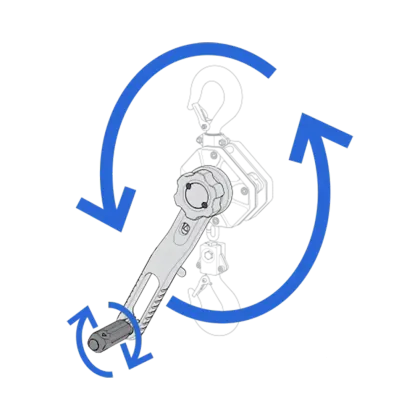

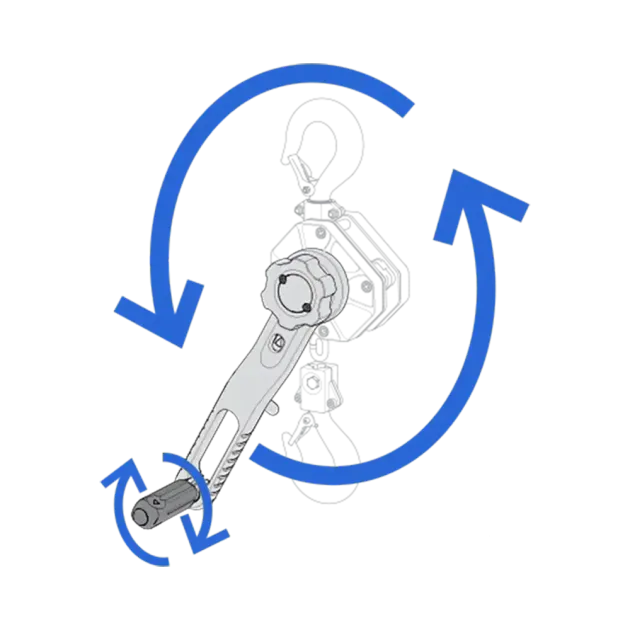

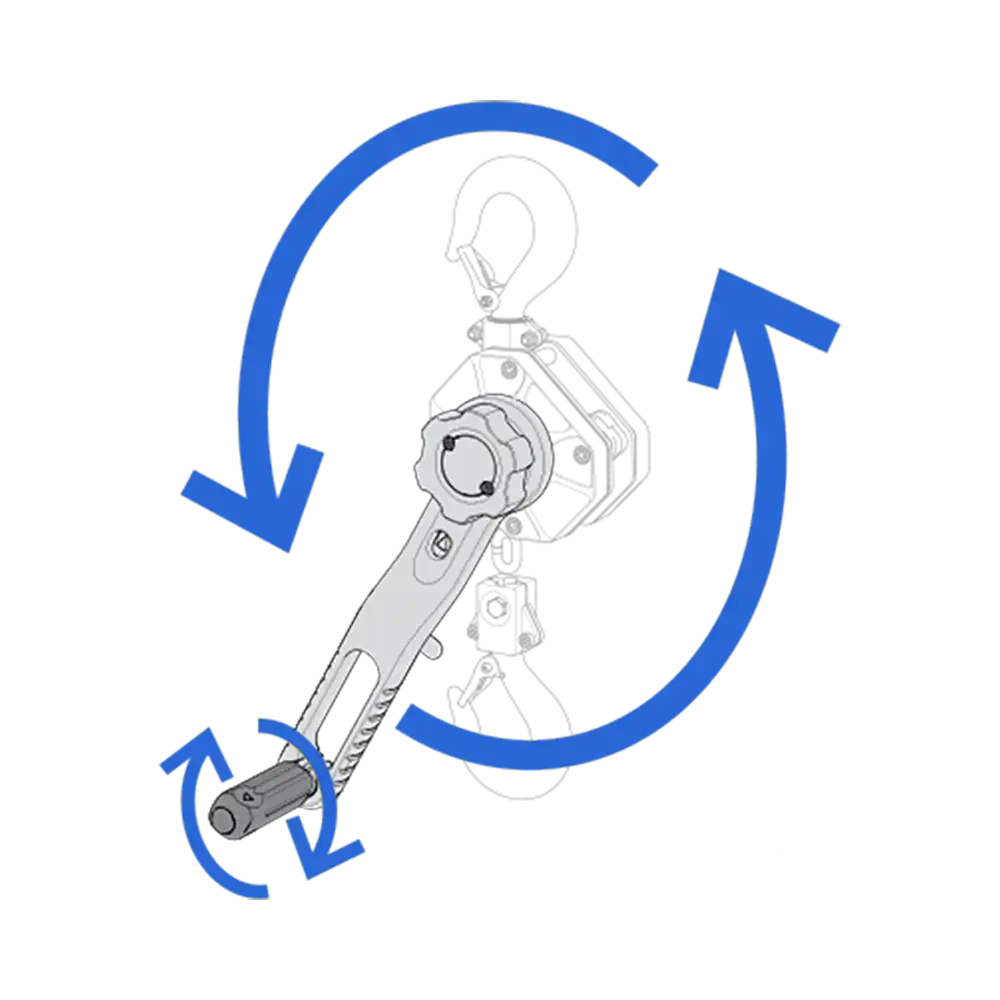

- 360° Arbeitsbereich
- drehbarer Lasthaken
- Kettenfreilaufschaltung
- Heben, Ziehen, Spannen
- gegossenes Kettenendstück
- serienmäßig verzinkte Lastkette
- bis zu 12-mal schnelleres Arbeiten
- in jedem beliebigen Winkel einsetzbar
- Überlastsicherung als Zubehör erhältlich
Optional erhältliches Zubehör:
Aufpreis für Rutschkupplung Ratschzug R10
- für alle Tragfähigkeiten und Hublängen geeignet
- Schutz vor unzulässiger Überlastung
- Ratschzug wir mit schwarzem Handrad geliefert
- kein nachträglicher Einbau möglich
Leistungsdaten:
Artikel | Tragfähigkeit kg | Ketten-stränge | kleinste Bauhöhe mm | Hebellänge mm | Hebeldruck daN | Hub pro Drehung m | Gewicht* kg |
R10B0715 | 750 | 1 | 320 | 327 | 17,3 | 27,2 | 6,7 |
R10B0730 | 750 | 1 | 320 | 327 | 17,3 | 27,2 | 6,7 |
R10B0760 | 750 | 1 | 320 | 327 | 17,3 | 27,2 | 6,7 |
R10B1515 | 1500 | 1 | 375 | 327 | 26,5 | 21,7 | 9,6 |
R10B1530 | 1500 | 1 | 375 | 327 | 26,5 | 21,7 | 9,6 |
R10B1560 | 1500 | 1 | 375 | 327 | 26,5 | 21,7 | 9,6 |
R10B3015 | 3000 | 1 | 445 | 377 | 36 | 20,1 | 17,2 |
R10B3030 | 3000 | 1 | 445 | 377 | 36 | 20,1 | 17,2 |
R10B3060 | 3000 | 1 | 445 | 377 | 36 | 20,1 | 17,2 |
R10B6015 | 6000 | 2 | 563 | 377 | 38 | 10,1 | 28,9 |
R10B6030 | 6000 | 2 | 563 | 377 | 38 | 10,1 | 28,9 |
R10B6060 | 6000 | 2 | 563 | 377 | 38 | 10,1 | 28,9 |
R10B9015 | 9000 | 3 | 695 | 377 | 46 | 6,7 | 49,5 |
R10B9030 | 9000 | 3 | 695 | 377 | 46 | 6,7 | 49,5 |
R10B9060 | 9000 | 3 | 695 | 377 | 46 | 6,7 | 49,5 |
* bei Hub 1,5 m
Abmessungen [mm]:
Artikel | A | B | C | D | E | F |
R10B0715 | 121 | 327 | 320 | 161 | 105 | 27 |
R10B0730 | 121 | 327 | 320 | 161 | 105 | 27 |
R10B0760 | 121 | 327 | 320 | 161 | 105 | 27 |
R10B1515 | 147 | 327 | 375 | 179 | 110 | 31 |
R10B1530 | 147 | 327 | 375 | 179 | 110 | 31 |
R10B1560 | 147 | 327 | 375 | 179 | 110 | 31 |
R10B3015 | 180 | 377 | 445 | 207 | 121 | 40 |
R10B3030 | 180 | 377 | 445 | 207 | 121 | 40 |
R10B3060 | 180 | 377 | 445 | 207 | 121 | 40 |
R10B6015 | 233 | 377 | 563 | 207 | 121 | 44 |
R10B6030 | 233 | 377 | 563 | 207 | 121 | 44 |
R10B6060 | 233 | 377 | 563 | 207 | 121 | 44 |
R10B9015 | 315 | 377 | 695 | 207 | 121 | 68 |
R10B9030 | 315 | 377 | 695 | 207 | 121 | 68 |
R10B9060 | 315 | 377 | 695 | 207 | 121 | 68 |
