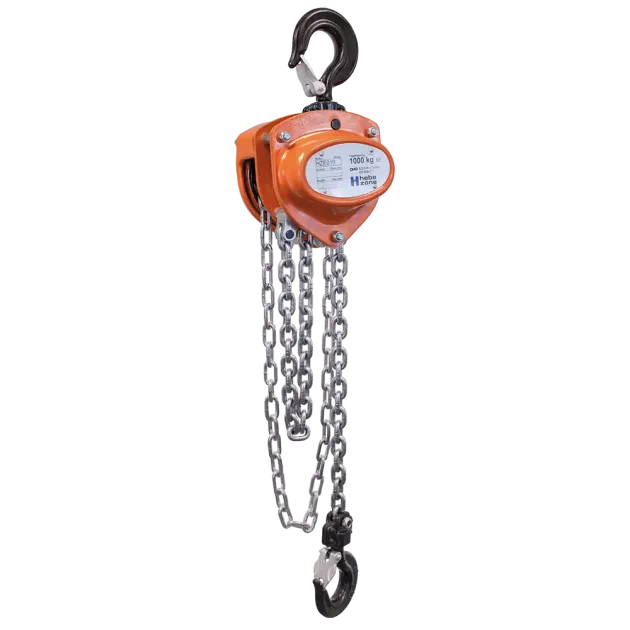

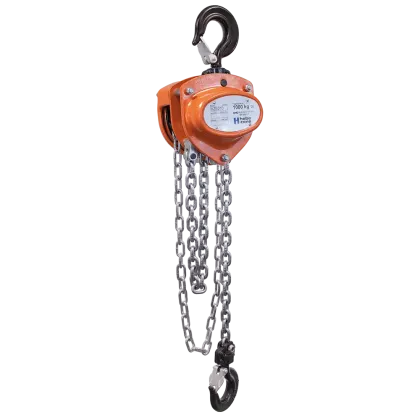

Handkettenzug Typ HZE
- Tragfähigkeit 250 - 10000 kg
- mit Oberhaken
- kompakte, stabile Stahlblechbauweise
- vollständig gekapselt
- drehbarer Lasthaken

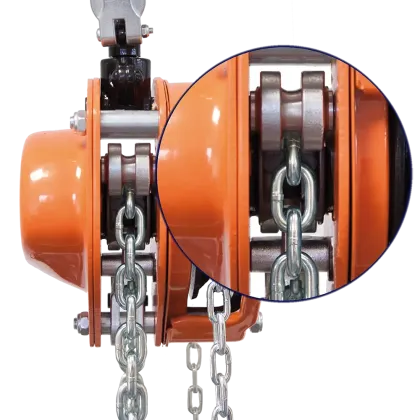

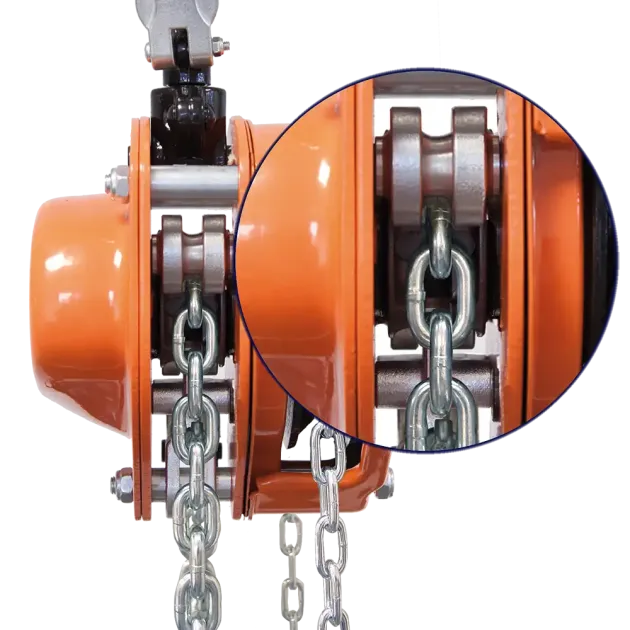

- verzinkte Lastkette
- kleine Bauhöhe
Leistungsdaten:
Artikel | Tragfähigkeit kg | Kettenstränge | kleinste Bauhöhe mm | Zugkraft max. daN | Handkettenabwicklung* m | Gewicht** kg |
HZE002 | 250 | 1 | 280 | 19 | 28,3 | 6,4 |
HZE005 | 500 | 1 | 280 | 21 | 30,3 | 8,9 |
HZE010 | 1000 | 1 | 330 | 29 | 44,4 | 12 |
HZE020 | 2000 | 1 | 385 | 36 | 71,1 | 19,5 |
HZE030 | 3000 | 1 | 435 | 41 | 92,8 | 29,4 |
HZE050 | 5000 | 2 | 615 | 40 | 169,4 | 36,3 |
HZE100 | 10000 | 3 | 810 | 54 | 278,5 | 64,1 |
* pro Meter Lastkettenhub
** bei Hub 3 m
Abmessungen [mm]:
Artikel | A | B | C min. | D | E | F | X nom. | X max. | Y nom. | Y max. | Z |
HZE002 | 108 | 106 | 280 | 76 | 68 | 60 | 22 | 24,4 | 16,6 | 14,9 | 13 |
HZE005 | 130 | 128 | 280 | 81 | 75 | 72 | 28 | 31,1 | 18,5 | 16,7 | 16 |
HZE010 | 150 | 142 | 330 | 88 | 76 | 86 | 32 | 35,5 | 23,5 | 21,2 | 20 |
HZE020 | 185 | 175 | 385 | 113 | 88 | 106 | 40 | 44,4 | 34 | 30,6 | 29 |
HZE030 | 226 | 195 | 435 | 115 | 95 | 134 | 44 | 48,8 | 39 | 35,1 | 32 |
HZE050 | 255 | 183 | 615 | 165 | 90 | 177 | 50 | 55,5 | 44,5 | 40 | 44 |
HZE100 | 355 | 195 | 810 | 280 | 95 | 134 | 65 | 72,2 | 62,2 | 56 | 48 |
