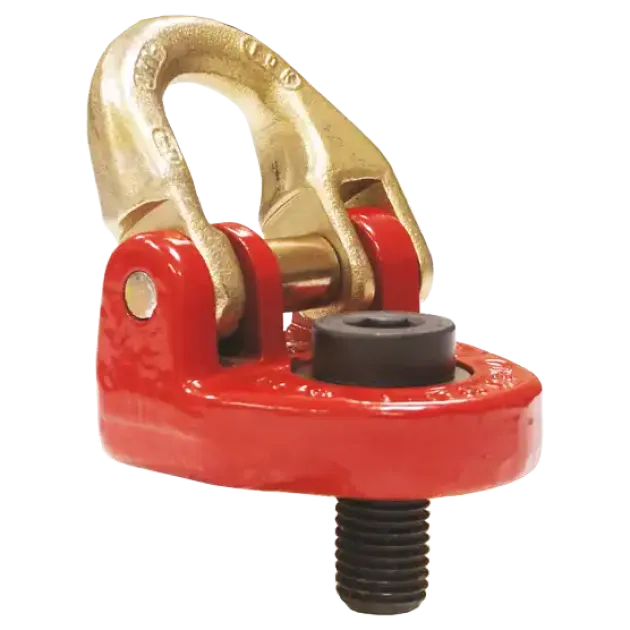

Anschlagbügel GK 8Typ RSK
- zum Anschlagen von Lasten
- Güteklasse 8
- Gewinde M16 - M30
- Tragfähigkeit 1000 - 5000 kg
- 360 Grad drehbar
- 180 Grad schwenkbar
- geeignet in Verbindung mit Anschlagketten und Kettenbauteilen
Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | H | Gewicht kg |
RSK006 | M16 | 61 | 22 | 65 | 12 | 65 | 30 | 38 | 0,7 |
RSK008 | M20 | 78 | 28 | 90 | 17 | 97 | 34 | 49 | 1,6 |
RSK010 | M24 | 92 | 33 | 101 | 19 | 98 | 45 | 58,5 | 2,6 |
RSK013 | M30 | 112 | 45 | 119 | 25 | 120 | 55 | 71,5 | 4,6 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSK006 | 1000 | 1000 | 2000 | 2000 | 1400 | 1000 | 2100 | 1500 |
RSK008 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4200 | 3000 |
RSK010 | 3200 | 3200 | 6400 | 6400 | 4480 | 3200 | 6720 | 4800 |
RSK013 | 5000 | 5000 | 10000 | 10000 | 7000 | 5000 | 10500 | 7500 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
