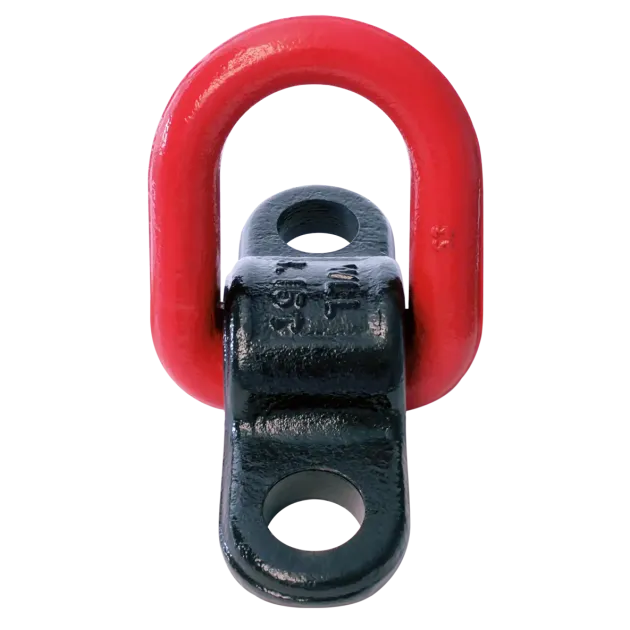

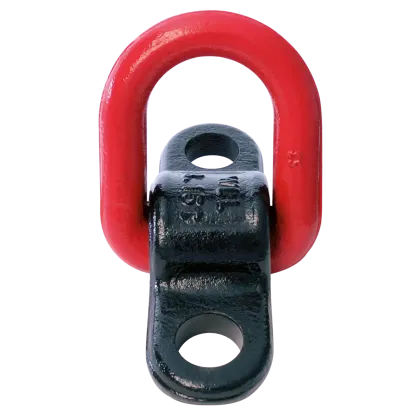

Anschraubbügel GK8 Typ RSSD
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 8
- Gewinde M14 - M27
- Tragfähigkeit 1120 - 8000 kg
- 180° schwenkbar
- 2-Punkt Schraubbefestigung

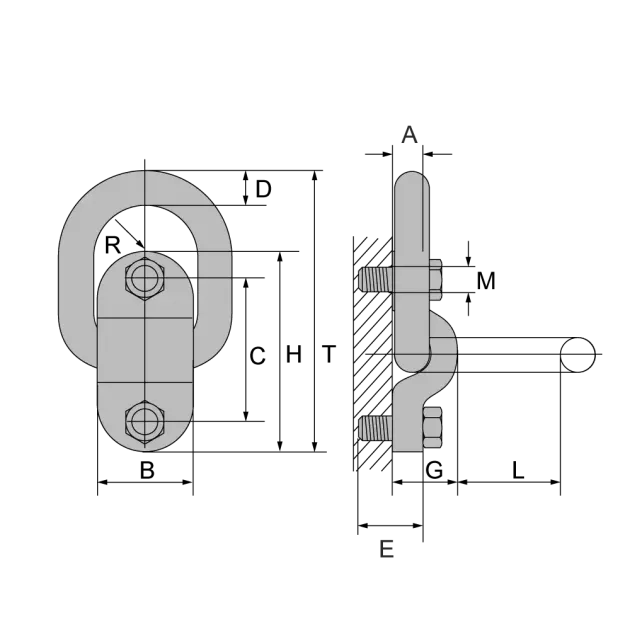

Abmessungen [mm]:
Artikel | Gewinde M | B | C | D | G | H | L | M | Gewicht kg |
RSSD06 | 14 | 36 | 72 | 13 | 30 | 104 | 36 | 15 | 0,5 |
RSSD10 | 20 | 40 | 90 | 17 | 37 | 130 | 43 | 21 | 0,8 |
RSSD13 | 24 | 50 | 110 | 22 | 45 | 160 | 51 | 25 | 1,7 |
RSSD16 | 27 | 64 | 130 | 26 | 57 | 190 | 59 | 28 | 4,5 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSSD06 | 1120 | 1120 | 2240 | 2240 | 1600 | 1120 | 2360 | 1700 |
RSSD10 | 3150 | 3150 | 6300 | 6300 | 4250 | 3150 | 6700 | 4750 |
RSSD13 | 5300 | 5300 | 10600 | 10600 | 7500 | 5300 | 11200 | 8000 |
RSSD16 | 8000 | 8000 |
|
|
|
|
|
|
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
