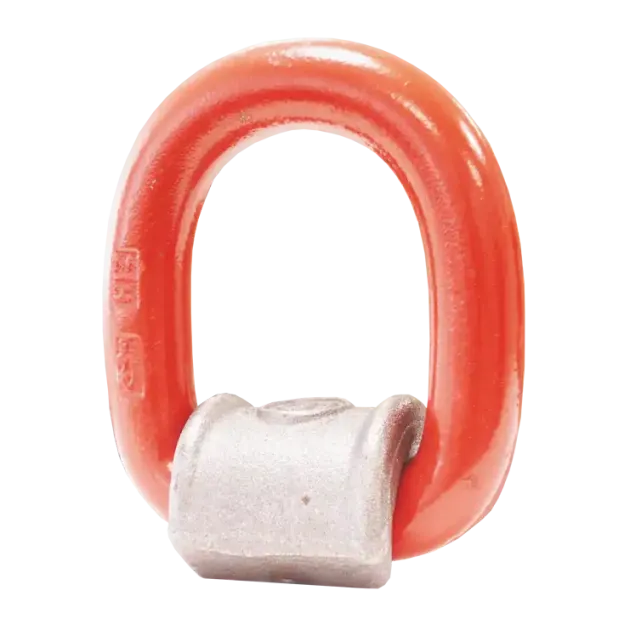

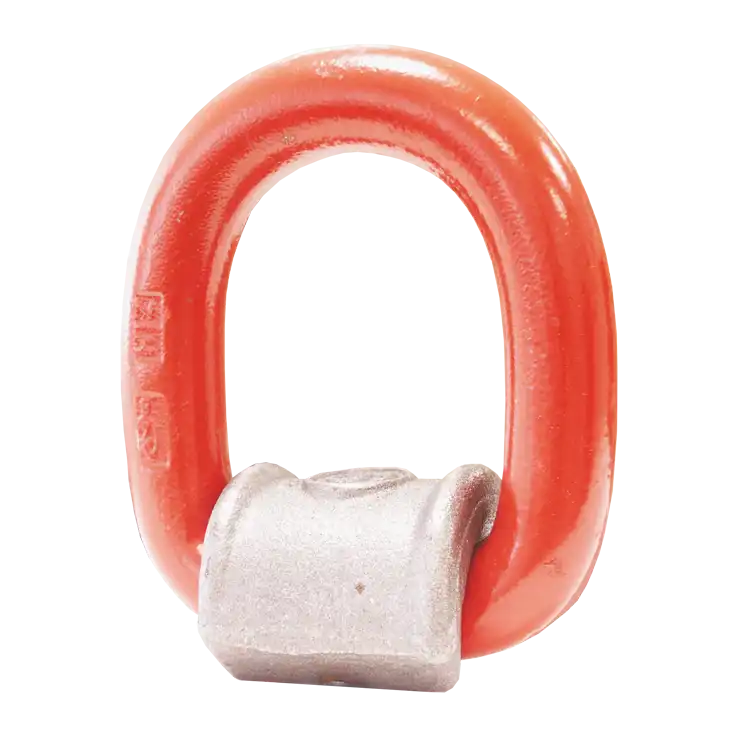

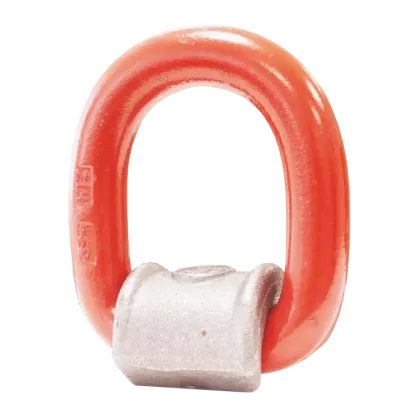

Anschweißbügel Typ RSR
- zum Aschlagen und Festzurren von Lasten
- Güteklasse 8
- Tragfähigkeit 1120 - 32000 kg
- 180° schwenkbar
- Distanzblech für schnelle und einfache Schweißung
- für Lichtbogenhand- oder MAG-Schweißung
- Material des Anschweißbügels: S355 (St52-3).

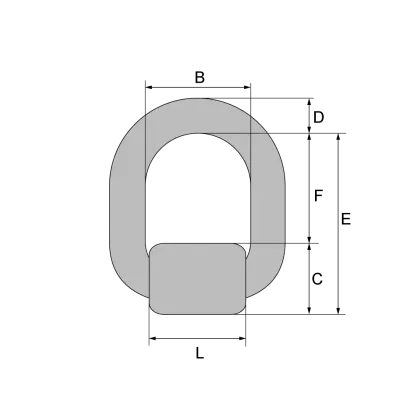

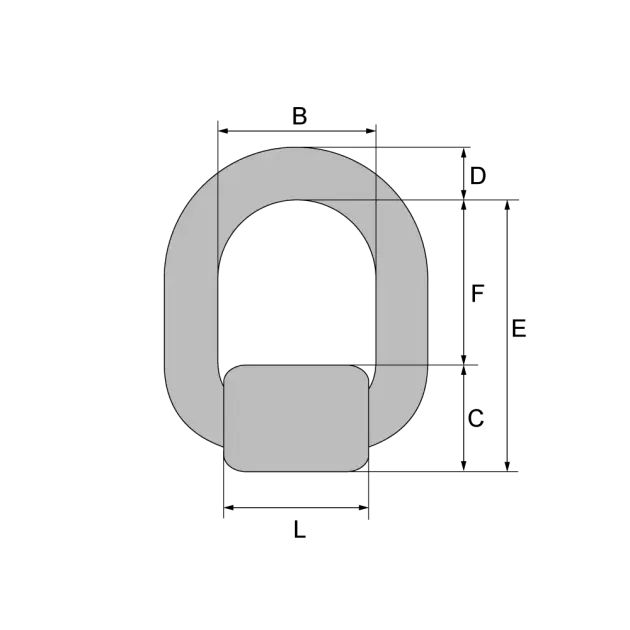

Abmessungen [mm]:
Artikel | B | C | D | E | F | L | Gewicht kg |
RSR007 | 36 | 28 | 12 | 59 | 31 | 32 | 0,3 |
RSR008 | 42 | 33 | 14 | 69 | 37 | 38 | 0,5 |
RSR010 | 48 | 38 | 18 | 84 | 46 | 44 | 0,7 |
RSR013 | 66 | 51 | 24 | 120 | 69 | 60 | 1,6 |
RSR016 | 72 | 61 | 26 | 127 | 66 | 65 | 2,4 |
RSR022 | 120 | 80 | 39 | 178 | 98 | 109 | 8,1 |
RSR032 | 180 | 118 | 56 | 292 | 174 | 165 | 27,3 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSR007 | 1120 | 1120 | 2240 | 2240 | 1600 | 1120 | 2360 | 1700 |
RSR008 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4250 | 3000 |
RSR010 | 3150 | 3150 | 6300 | 6300 | 4250 | 3150 | 6700 | 4750 |
RSR013 | 5300 | 5300 | 10600 | 10600 | 7500 | 5300 | 11200 | 8000 |
RSR016 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 17000 | 11800 |
RSR022 | 15000 | 15000 | 30000 | 30000 | 21200 | 15000 | 31500 | 22400 |
RSR032 | 31500 | 31500 | 63000 | 63000 | 45000 | 31500 | 67000 | 47500 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
