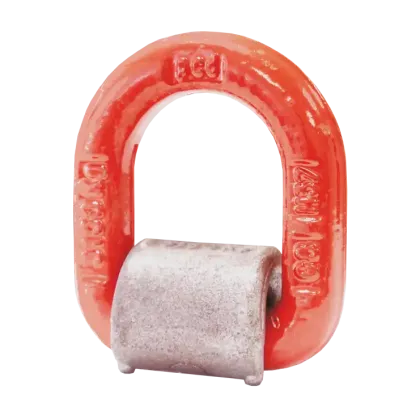

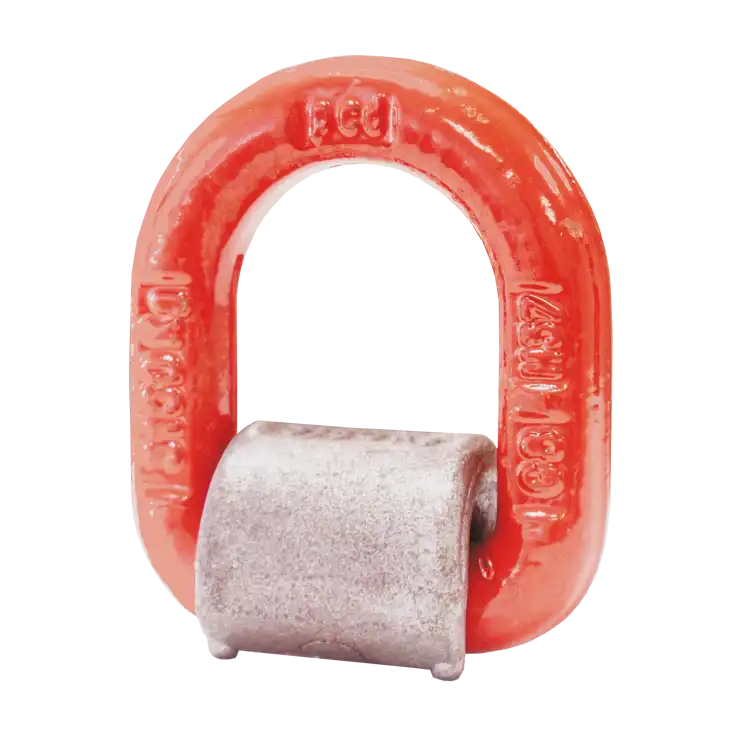

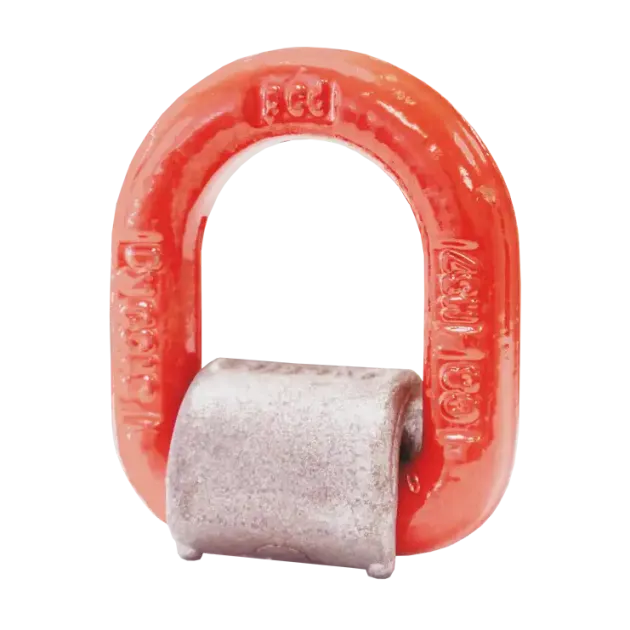

Anschweißbügel Typ RSRB
- preiswerter Anschweißbügel zum Anschlagen und Festzurren von Lasten
- Güteklasse 8
- Tragfähigkeit 1120 - 15000 kg
- 180° schwenkbar
Abmessungen [mm]:
Artikel | B | C | D | E | F | L | Gewicht kg |
RSRB007 | 40 | 31 | 13 | 72 | 41 | 37 | 0,4 |
RSRB008 | 42 | 33 | 14 | 82 | 49 | 39 | 0,5 |
RSRB010 | 45 | 37 | 17 | 86 | 49 | 42 | 0,7 |
RSRB013 | 55 | 47 | 22 | 104 | 57 | 51 | 1,5 |
RSRB016 | 70 | 57 | 26 | 124 | 67 | 65 | 2,5 |
RSRB022 | 97 | 70 | 34 | 165 | 95 | 88 | 5,9 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSRB007 | 1120 | 1120 | 2240 | 2240 | 1600 | 1120 | 2360 | 1700 |
RSRB008 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4200 | 3000 |
RSRB010 | 3150 | 3150 | 6300 | 6300 | 4250 | 3150 | 6700 | 4750 |
RSRB013 | 5300 | 5300 | 10600 | 10600 | 7500 | 5300 | 11200 | 8000 |
RSRB016 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 17000 | 11800 |
RSRB022 | 15000 | 15000 | 30000 | 30000 | 21200 | 15000 | 31500 | 22400 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
