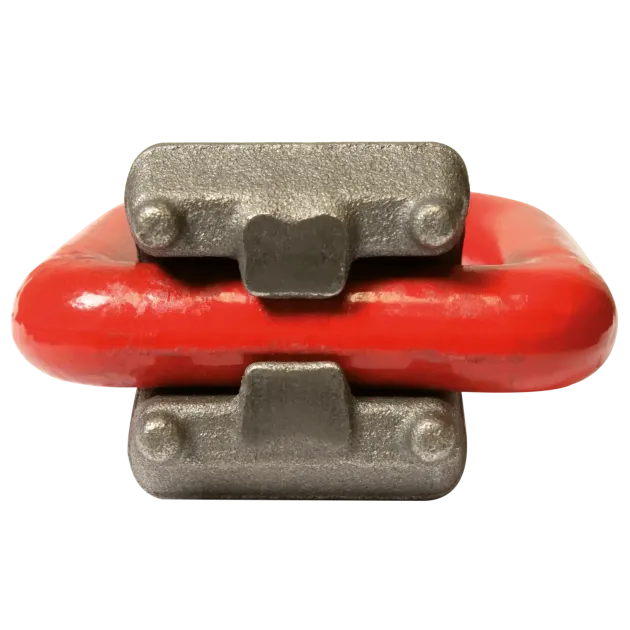

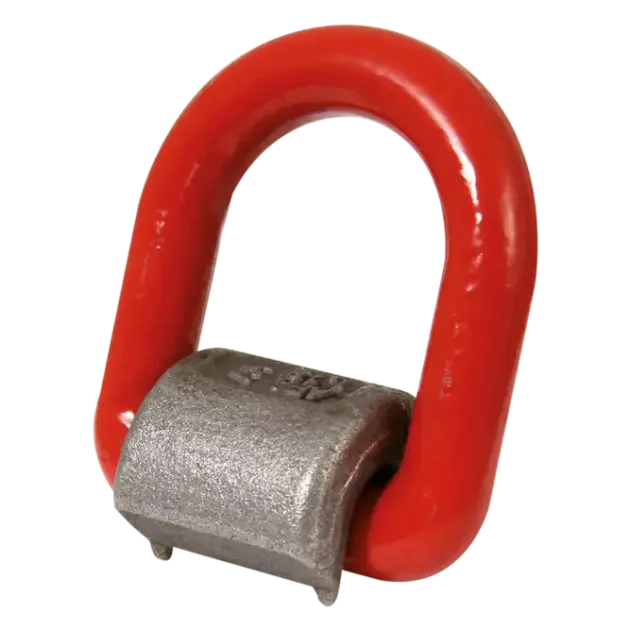

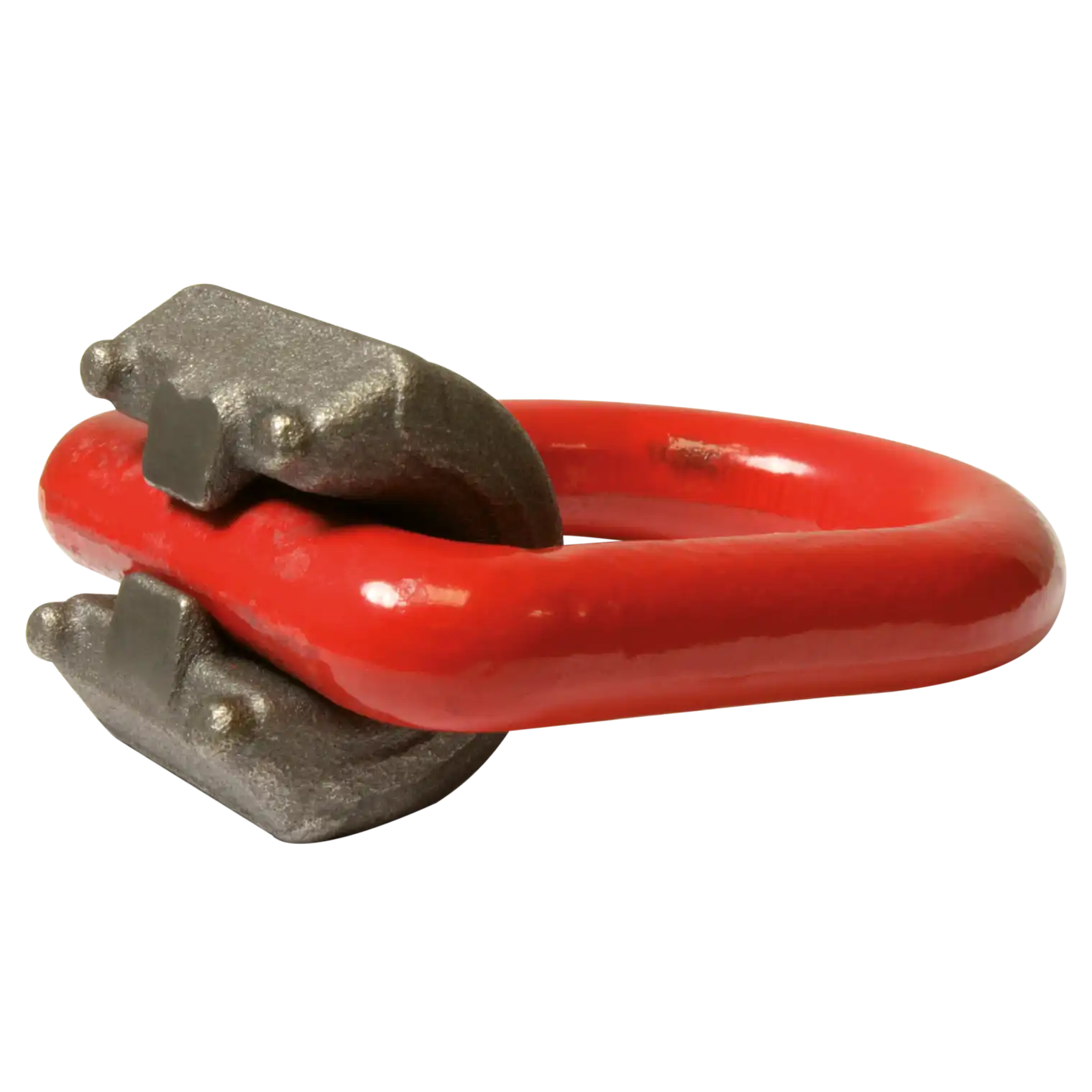

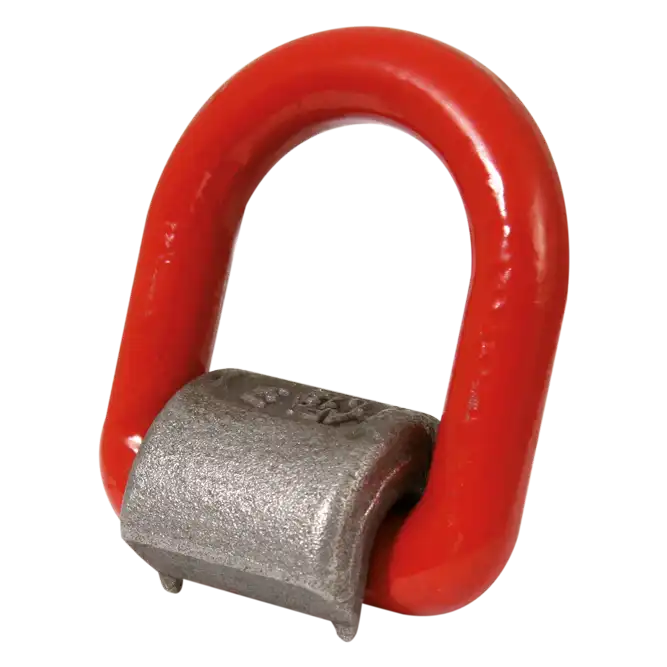

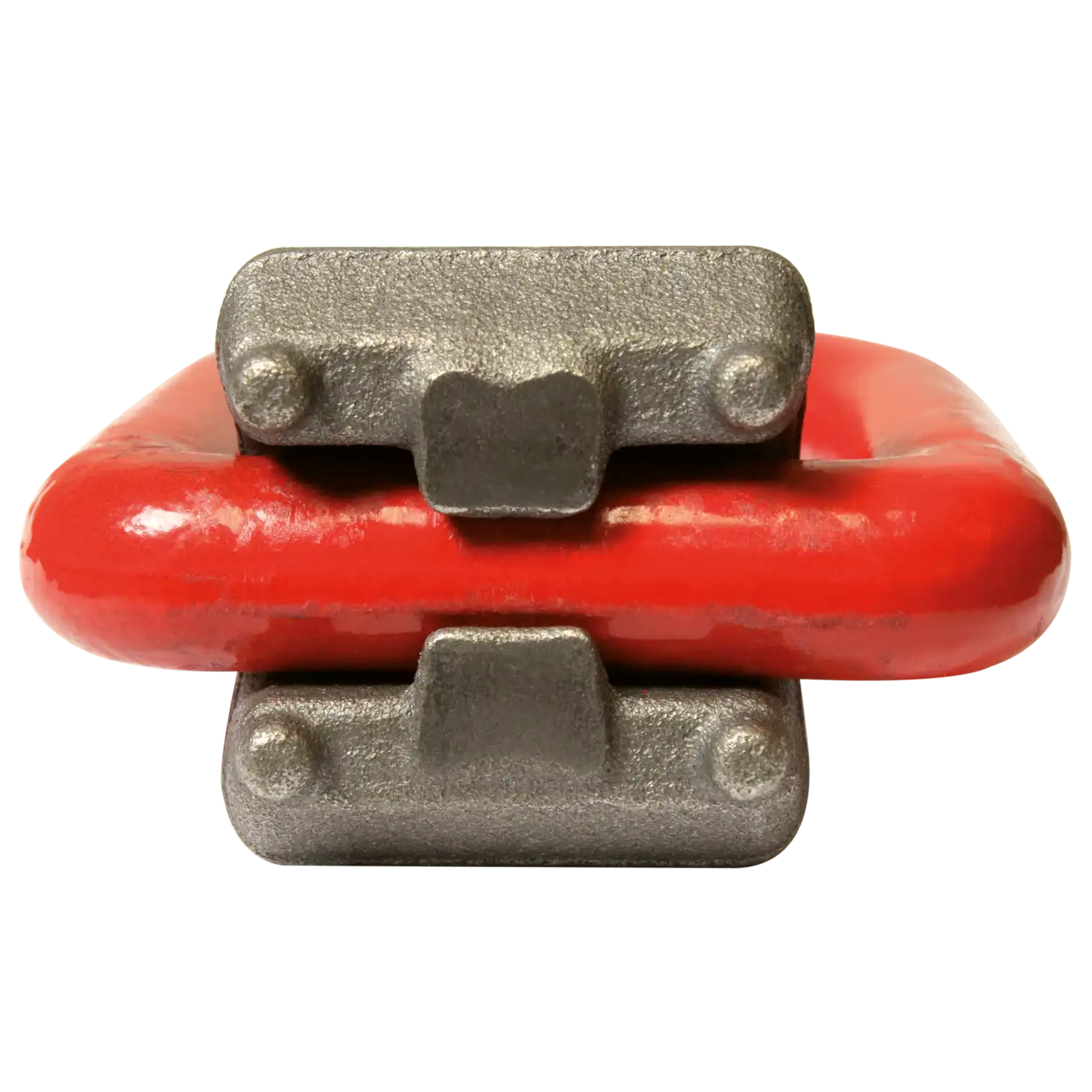

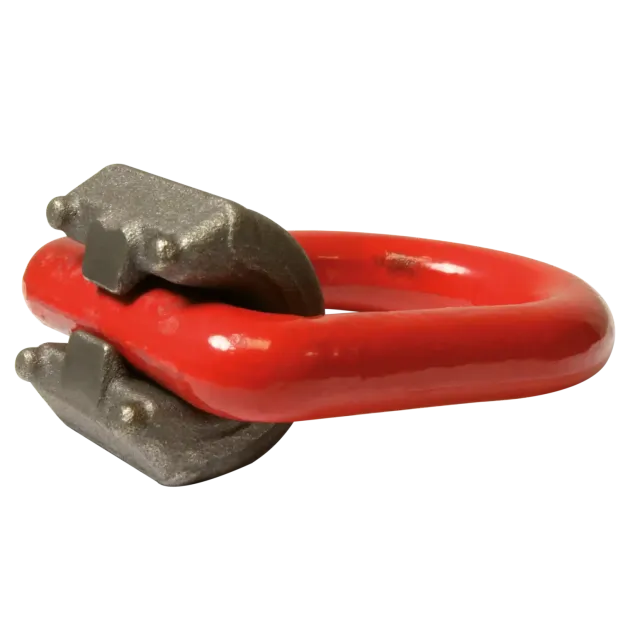

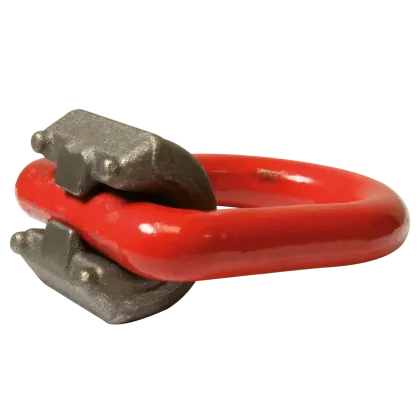

Anschweißbügel Typ RSRD mit H-Stempel
- preiswerter Anschweißbügel zum Anschlagen und Festzurren von Lasten
- Güteklasse 8
- Tragfähigkeit 1120 - 15000 kg
- 180° schwenkbar
- mit H-Stempel der DGUV
- 100% rissgeprüft
- für Lichtbogenhand- oder MAG-Schweißung
Abmessungen [mm]:
Artikel | B | C | D | E | F | L | Gewicht kg |
RSRD007 | 40,5 | 29 | 13,5 | 66 | 37 | 36 | 0,4 |
RSRD008 | 42 | 35 | 14 | 78 | 43 | 38 | 0,46 |
RSRD010 | 46 | 36 | 17,5 | 79 | 43 | 37 | 0,68 |
RSRD013 | 54 | 41 | 22 | 93 | 52 | 48 | 1,4 |
RSRD016 | 70 | 53 | 26,5 | 115 | 62 | 66 | 2,6 |
RSRD022 | 97 | 60 | 34,5 | 154 | 94 | 88 | 5,5 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSRD007 | 1120 | 1120 | 2240 | 2240 | 1600 | 1120 | 2360 | 1700 |
RSRD008 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4250 | 3000 |
RSRD010 | 3150 | 3150 | 6300 | 6300 | 4250 | 3150 | 6700 | 4750 |
RSRD013 | 5300 | 5300 | 10600 | 10600 | 7500 | 5300 | 11200 | 8000 |
RSRD016 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 17000 | 11800 |
RSRD022 | 15000 | 15000 | 30000 | 30000 | 21200 | 15000 | 31500 | 22400 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
