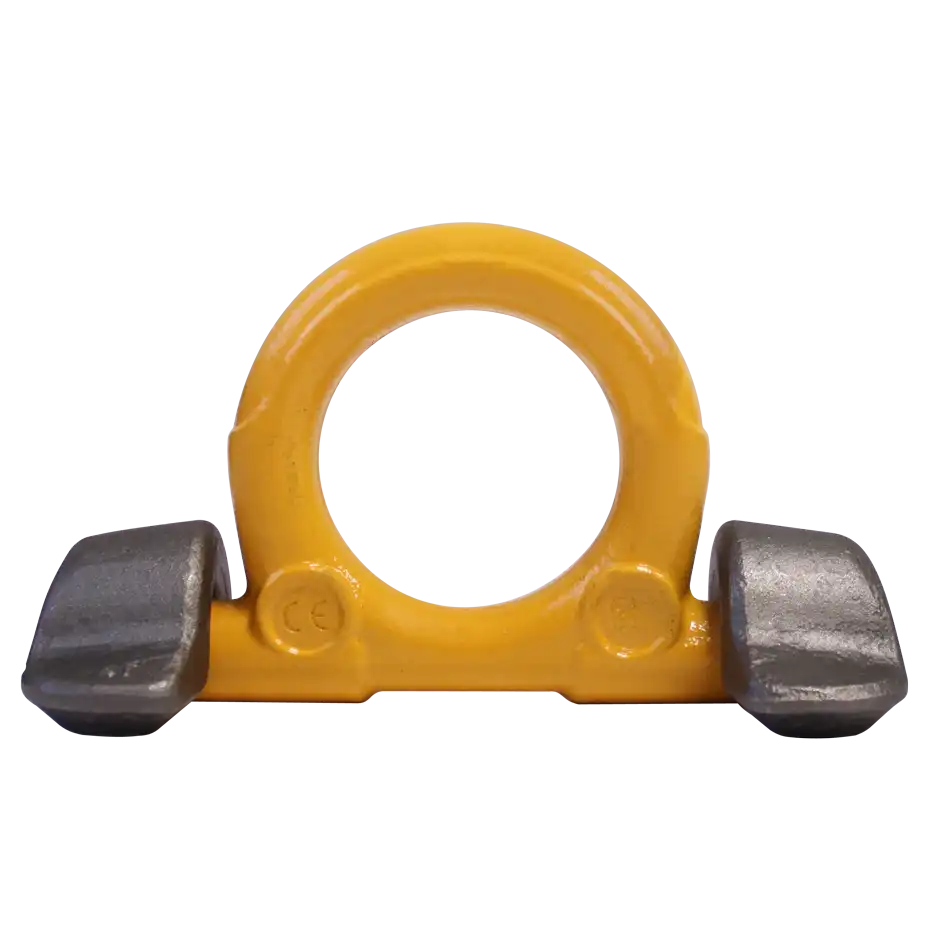

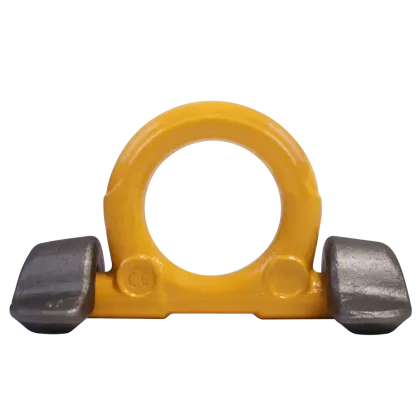

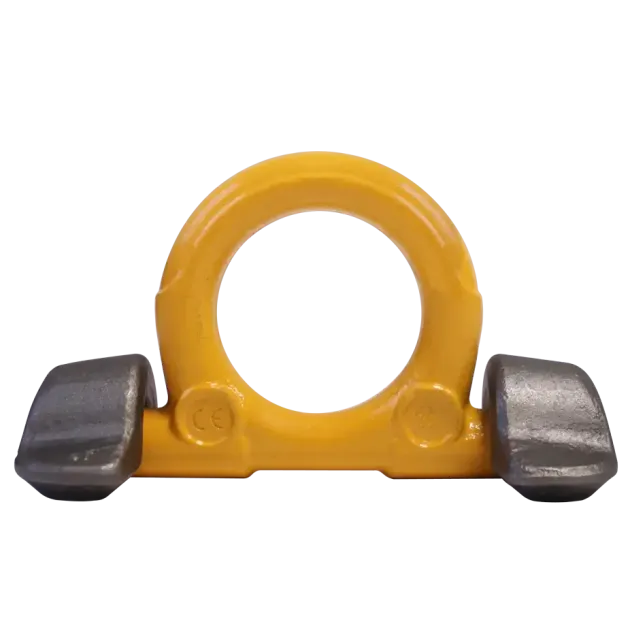

Anschweißringbock GK 10 Typ RSWB
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 10
- Tragfähigkeit 4000 - 31500 kg
- 180° schwenkbar
- geschmiedete Ausführung
- für Lichtbogenhand- oder MAG-Schweißung
Abmessungen [mm]:
Artikel | A | B | C | D | E | F | G | H | Gewicht kg |
RSWB004 | 14 | 66 | 48 | 30 | 135 | 20 | 65 | 80 | 0,7 |
RSWB006 | 20 | 85 | 60 | 39 | 171 | -- | 89 | 105 | 1,5 |
RSWB010 | 21 | 95 | 65 | 46 | 196 | 30 | 100 | 116 | 2,4 |
RSWB016 | 30 | 127 | 90 | 57 | 263 | 39 | 130 | 157 | 5,5 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSWB004 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 |
RSWB006 | 6700 | 6700 | 13400 | 13400 | 9380 | 6700 | 14100 | 10100 |
RSWB010 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 |
RSWB016 | 16000 | 16000 | 32000 | 32000 | 22400 | 16000 | 33600 | 24000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
