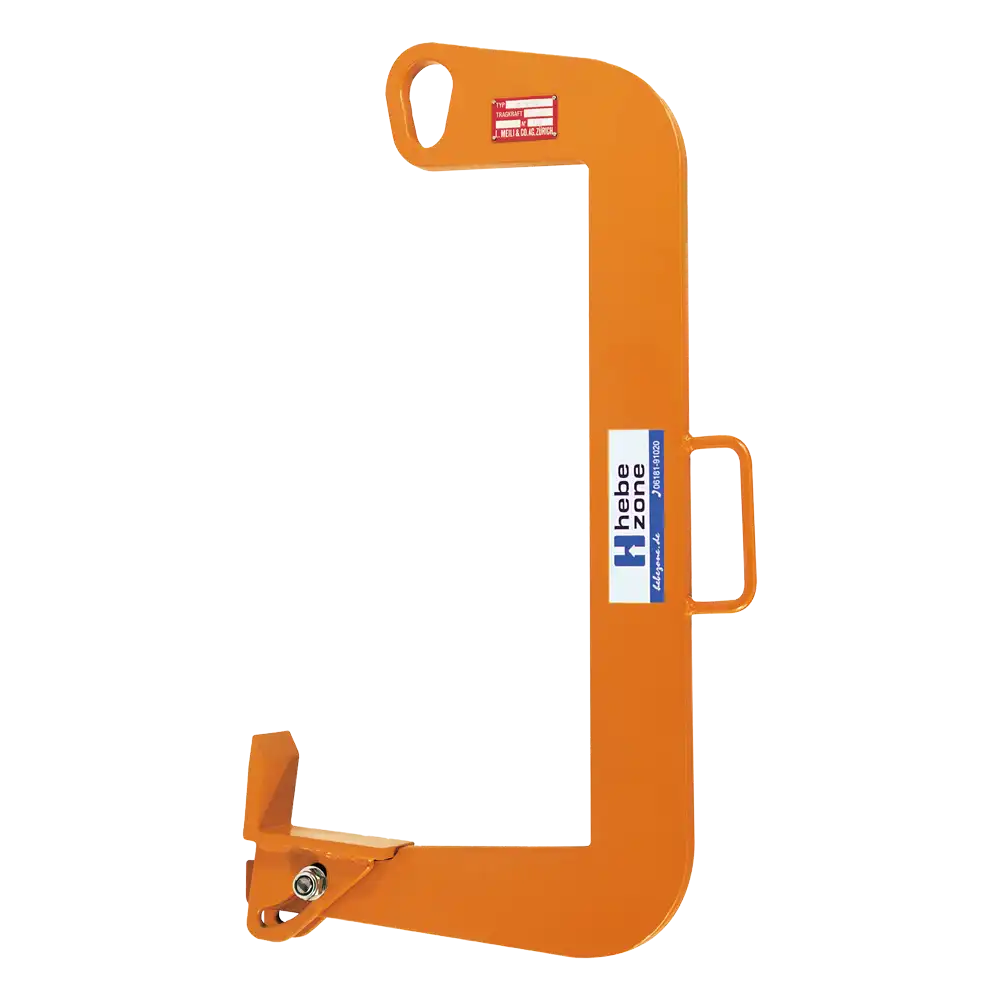

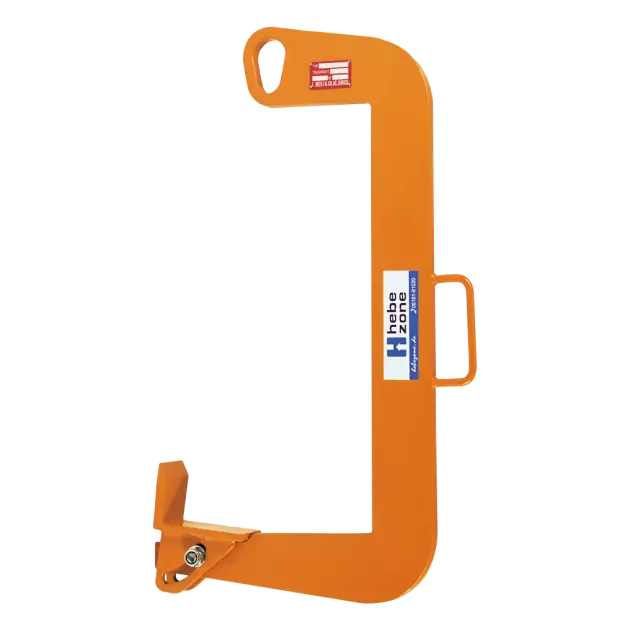

Coilhaken mit Ankippvorrichtung
- Tragfähigkeit 500 - 4000kg
- Maulweite 430 - 650 mm
- Coilbreite 150 - 470mm
- anheben von waagrecht liegenden Coils
- für Blechrollen und Coils
- einfache Handhabung
- anderen Abmessungen und Tragfähigkeiten auf Anfrage
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | min. Ø Coil innen | A | B | C | D | W* | R** | Gewicht kg |
C051643 | 500 | 190 | 50 | 80 | 60 | 55 | 150 - 160 | 430 | 6,5 |
C052643 | 500 | 310 | 50 | 80 | 60 | 70 | 250 - 260 | 430 | 10,5 |
C053143 | 500 | 350 | 50 | 80 | 60 | 75 | 300 - 315 | 430 | 14,5 |
C13152 | 1000 | 370 | 50 | 80 | 70 | 95 | 300 - 315 | 520 | 20,5 |
C22657 | 2000 | 320 | 70 | 100 | 70 | 108 | 250 - 265 | 570 | 27 |
C33765 | 3000 | 410 | 90 | 130 | 70 | 115 | 350 - 370 | 650 | 43 |
C44765 | 4000 | 555 | 90 | 130 | 80 | 135 | 450 - 470 | 650 | 46 |
* Coilbreite von - bis
** Coilsegmentstärke max.
