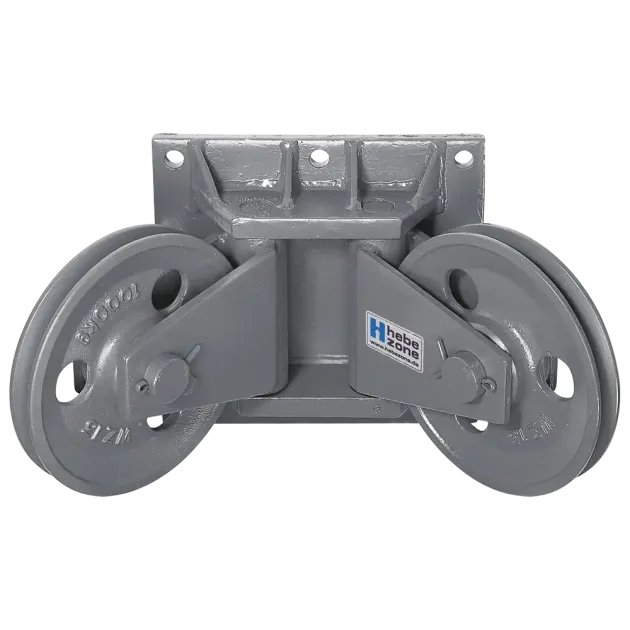

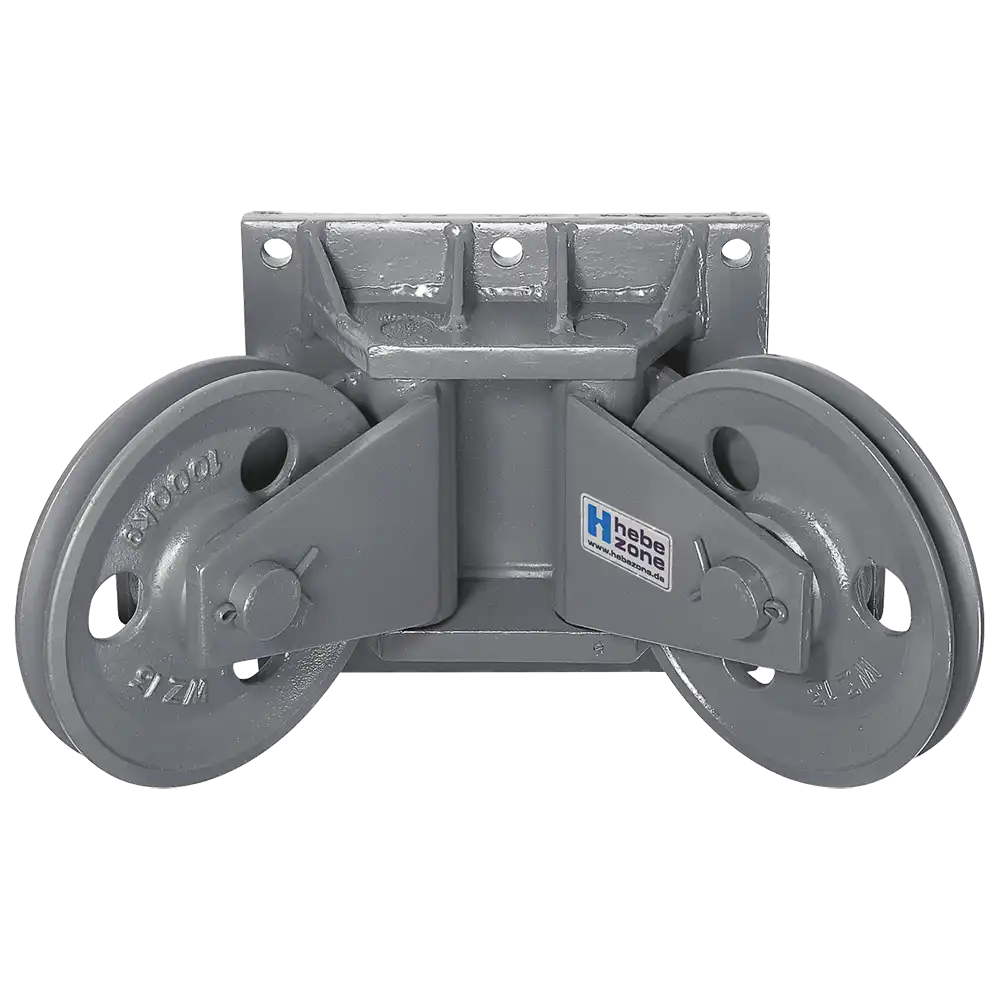

Doppelseilrolle Typ SRWZ80 schwenkbar
- Seil 4 - 14 mm
- Seilzug 250 - 2000 kg
- wartungsfreies Gleitlager
- Rolle aus Grauguß
- Befestigungsplatte und Rollenhalter aus Stahl
- Triebwerkgruppe 1Bm bei Handbetrieb
- Triebwerkgruppe 1Am-2m bei Kraftbetrieb
Abmessungen [mm]:
Artikel | Seilzugkraft *kg | für Seil Ø mm | Rolle A | B | C | D | E | F | G | H | J | K | M | Gewicht kg |
SRWZ803 | 250 | 4 - 5 | 120 | 100 | 190 | 150 | 85 | 130 | 8 | 114 | 11,5 | 65 | 34 | 8,6 |
SRWZ805 | 500 | 5 - 6 | 150 | 125 | 245 | 230 | 107,5 | 200 | 10 | 144 | 11,5 | 85 | 47 | 14,6 |
SRWZ808 | 750 | 6 - 8 | 190 | 160 | 260 | 240 | 115 | 210 | 12 | 167 | 14 | 90 | 49 | 25,6 |
SRWZ810 | 1000 | 8 - 10 | 235 | 200 | 310 | 300 | 135 | 260 | 14 | 196 | 18 | 110 | 56 | 37 |
SRWZ815 | 1500 | 10 - 12 | 280 | 240 | 350 | 350 | 155 | 310 | 16 | 241 | 22 | 120 | 68 | 57 |
SRWZ820 | 2000 | 12 - 14 | 325 | 280 | 420 | 380 | 185 | 330 | 20 | 281 | 26 | 150 | 72 | 94,6 |
* für Handbetrieb und 180° Seilumlenkung. Bei Kraftbetrieb und 90° Seilumlenkung = 50 % der Seilzugkraft.
