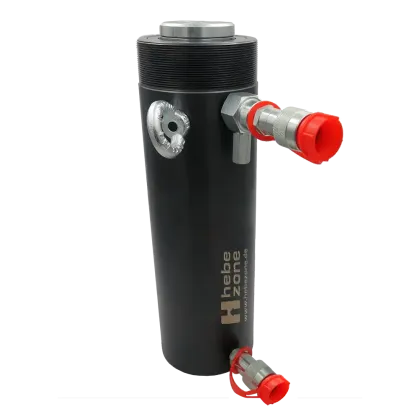

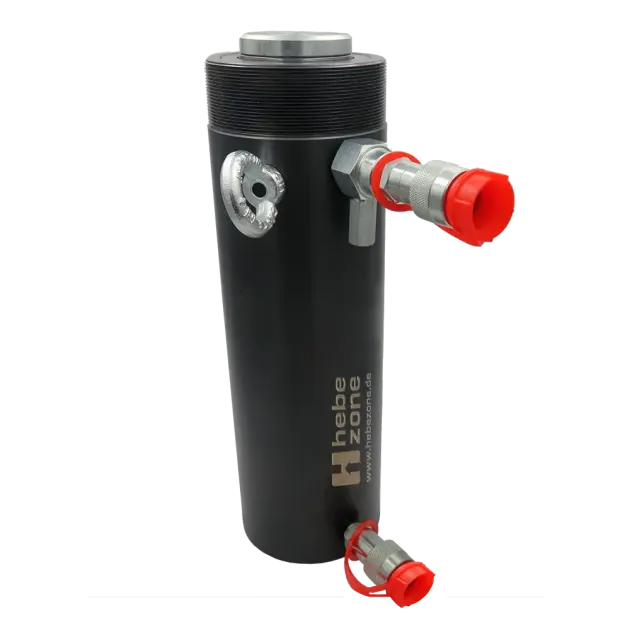

Doppeltwirkender Zylinder Typ GLD
- Presskraft 23 - 93 t
- Hub 50 - 350 mm
- Bauhöhe 237 - 537 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F |
|
| G | H | J | L | M | N | T | Kolbenfläche | Ölvolumen | Gewicht |
GLD023150 | 23,2 | 227,8 | 150 | 318 | 468 | 84 | 65 | 54,0 | 22 | 70 | 54 | 55 | 10 | 32 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 33,2 | 498 | 12,9 |
GLD030050 | 30,9 | 303,0 | 50 | 237 | 287 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 221 | 14,1 |
GLD030100 | 30,9 | 303,0 | 100 | 287 | 387 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 442 | 15,3 |
GLD030150 | 30,9 | 303,0 | 150 | 337 | 487 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 663 | 16,6 |
GLD030200 | 30,9 | 303,0 | 200 | 387 | 587 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 884 | 18,9 |
GLD030250 | 30,9 | 303,0 | 250 | 437 | 687 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 1105 | 21,2 |
GLD030300 | 30,9 | 303,0 | 300 | 487 | 787 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 1326 | 23,5 |
GLD030350 | 30,9 | 303,0 | 350 | 537 | 887 | 100 | 75 | 57,2 | 37 | 79 | 54 | 55 | 12 | 34 | 1 1/2-16 UN | 3 5/16-12 UNS | 49 | 44,2 | 1547 | 25,8 |
GLD055150 | 55,0 | 539,1 | 150 | 323 | 473 | 130 | 100 | 80,0 | 26 | 65 | 78 | 60 | 15 | 39 | 1-12 UNF | 5-12 UN | 45 | 78,5 | 1178 | 28,6 |
GLD055250 | 55,0 | 539,1 | 250 | 423 | 673 | 130 | 100 | 80,0 | 26 | 65 | 78 | 60 | 15 | 39 | 1-12 UNF | 5-12 UN | 45 | 78,5 | 1963 | 36,6 |
GLD055350 | 55,0 | 539,1 | 350 | 523 | 873 | 130 | 100 | 80,0 | 26 | 65 | 78 | 60 | 15 | 39 | 1-12 UNF | 5-12 UN | 45 | 78,5 | 2748 | 44,8 |
GLD100150 | 92,9 | 132,7 | 150 | 355 | 505 | 175 | 130 | 105,0 | 46 | 70 | 96 | 79 | 15 | 46 | 1 3/4-12 UN | 6 7/8-12 UN | 50 | 132,7 | 1991 | 59,0 |
