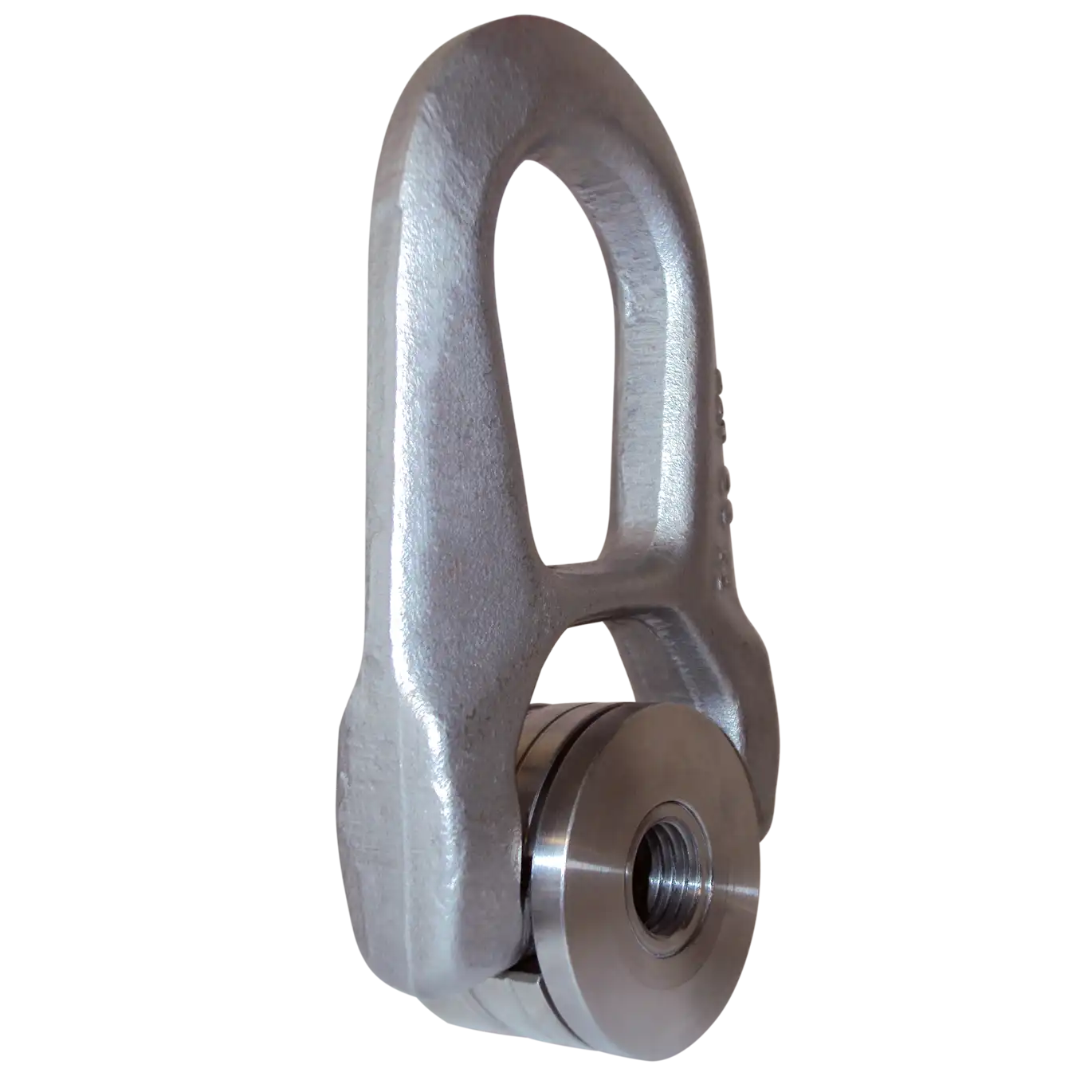

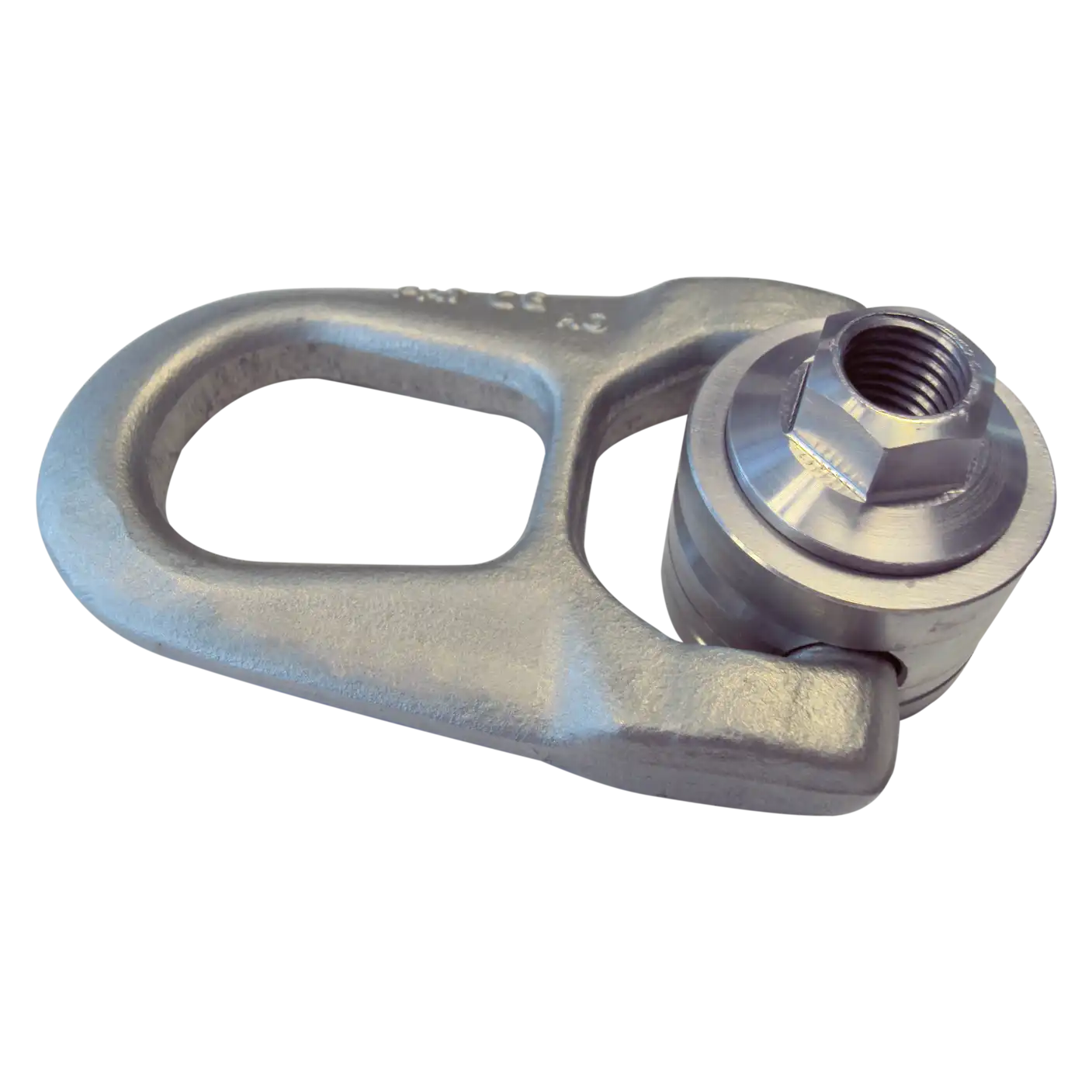

Edelstahl-Anschlagpunkt Typ RS1D
- zum Anschlagen von Lasten
- Gewinde M8 - M22
- UNC-Gewinde auf Anfrage
- 7/8-9, Tragfähigkeit 490 - 3850 kg
- 360 Grad drehbar
- 180 Grad schwenkbar
- allseitig belastbar
- im fest verschraubten Zustand in Zugrichtung einstellbar
- Material 1.4404
- Tragfähigkeitskennzeichnung

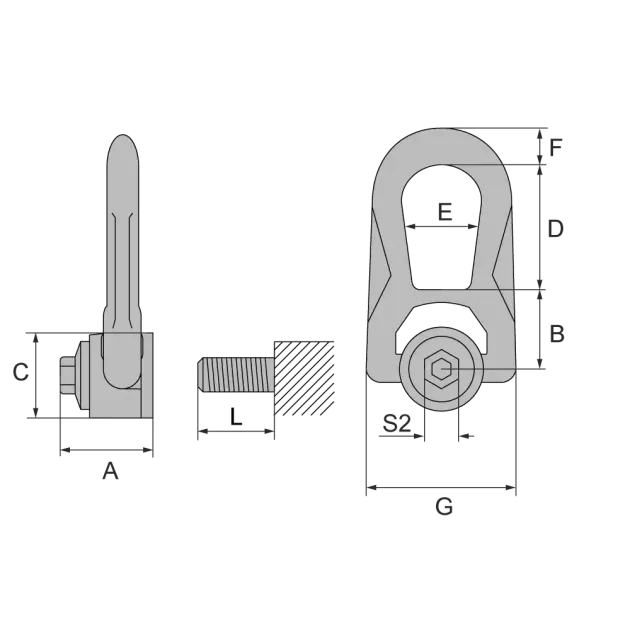

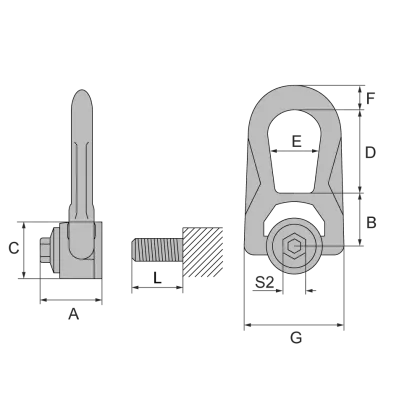

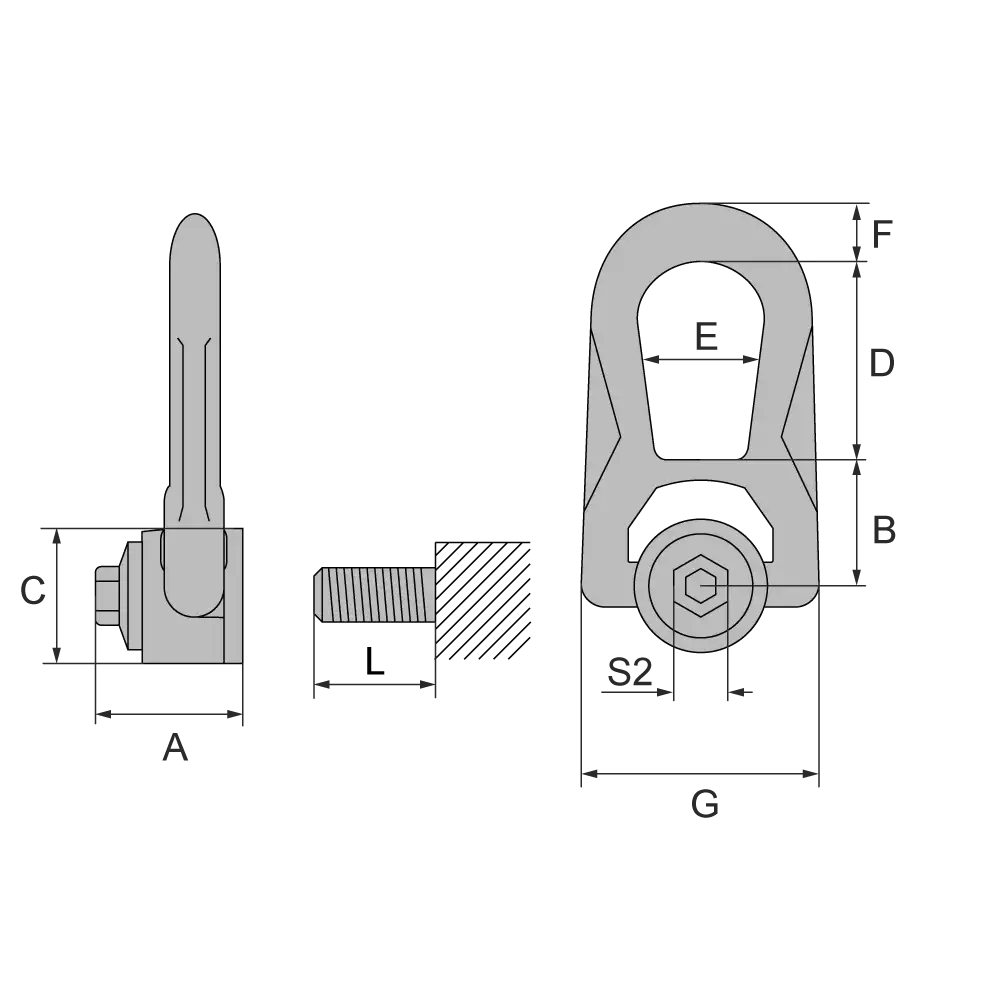

Abmessungen [mm]:
Art.-Nr. | Gewinde M | L1 | S2 | A | B | C | D | E | F | G | Gewicht kg |
RS1D003 | 8x1,25 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D005 | 10x1,50 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D008 | 12x1,75 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D010 | 14x2,00 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D015 | 16x2,00 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D0151 | 18x2,50 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 2,6 |
RS1D016 | 20x2,50 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 2,6 |
RS1D020 | 22x2,50 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 2,6 |
mit UNC-Gewinde | |||||||||||
RS1D20021 | 5/16-18 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D20041 | 3/8-16 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D20071 | 1/2-13 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D20091 | 5/8-11 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
RS1D20141 | 3/4-10 | 62 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 2,6 |
RS1D20191 | 5/16-18 | 43 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 0,9 |
Tragfähigkeiten [kg]:
Art.-Nr. | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RS1D003 | 500 | 300 | 600 | 1000 | 420 | 300 | 630 | 300 |
RS1D005 | 900 | 500 | 1000 | 1800 | 700 | 500 | 1050 | 500 |
RS1D008 | 1000 | 800 | 1600 | 2000 | 1120 | 800 | 1680 | 800 |
RS1D010 | 1600 | 1000 | 2000 | 3200 | 1400 | 1000 | 2100 | 1000 |
RS1D015 | 1900 | 1500 | 3000 | 3800 | 2100 | 1500 | 3150 | 1500 |
RS1D0151 | 1900 | 1500 | 3000 | 3800 | 2100 | 1500 | 3150 | 1500 |
RS1D016 | 1900 | 1600 | 3200 | 3800 | 2240 | 1600 | 3360 | 1600 |
RS1D020 | 3500 | 2200 | 4400 | 7000 | 3080 | 2200 | 4620 | 2200 |
mit UNC-Gewinde | ||||||||
RS1D20021 | 490 | 290 | 580 | 990 | 410 | 290 | 610 | 290 |
RS1D20041 | 810 | 450 | 900 | 1630 | 630 | 450 | 950 | 450 |
RS1D20071 | 1130 | 810 | 1630 | 2260 | 1140 | 810 | 1710 | 810 |
RS1D20091 | 1990 | 1360 | 2720 | 3990 | 1900 | 1360 | 2850 | 1360 |
RS1D20141 | 2040 | 1720 | 3440 | 4080 | 2410 | 1720 | 3610 | 1720 |
RS1D20191 | 3850 | 2310 | 4620 | 7710 | 3230 | 2310 | 4850 | 2310 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
