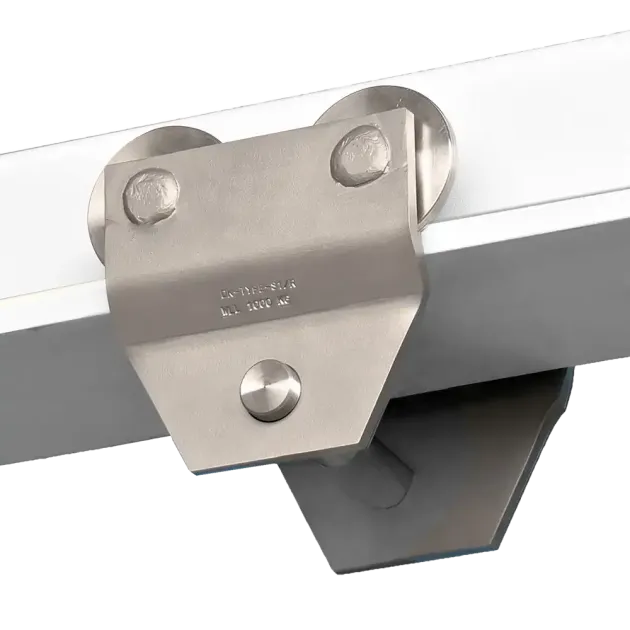

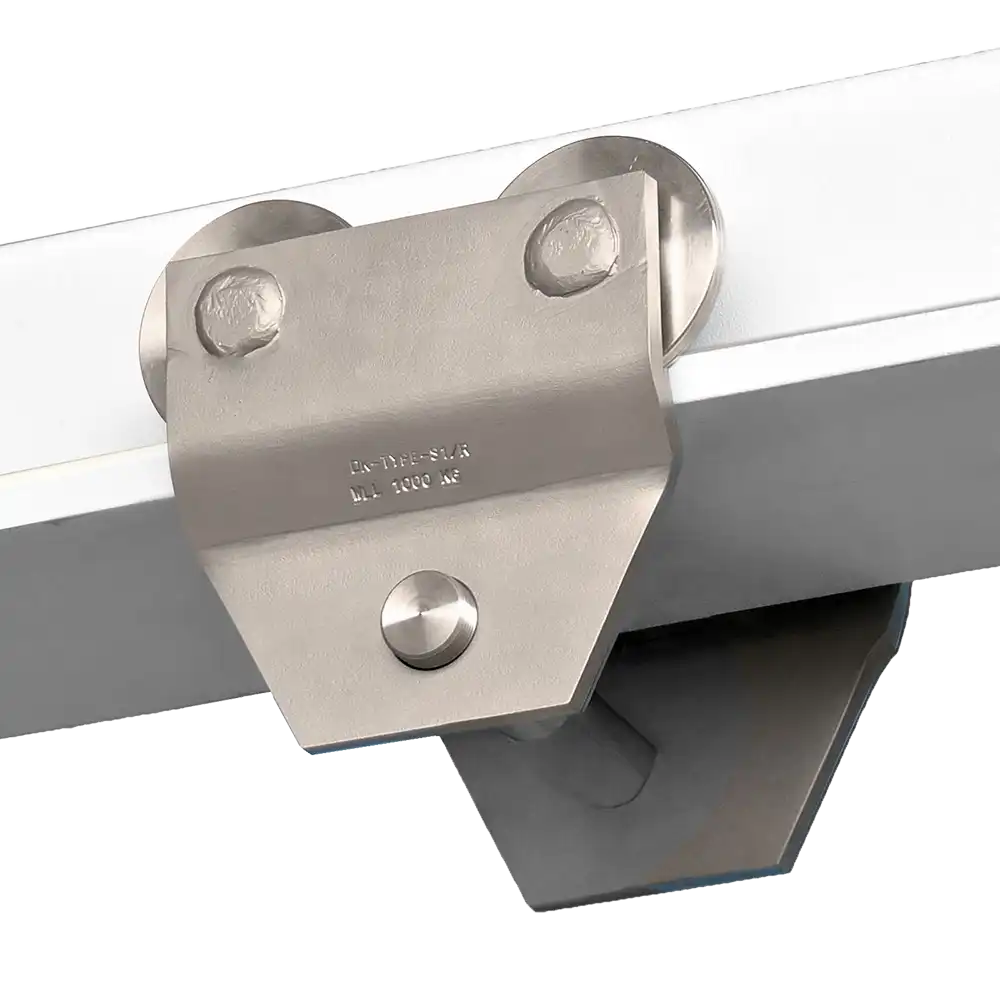

Edelstahllaufkatze LKI
- ohne mechanischen Vorschub
- Tragfähigkeit 500 - 1000 kg
- Flanschbreite 55 - 260 mm
- extrem korrosionsbeständig
- komplett aus Edelstahl
- widerstandsfähig gegen hohe Luftfeuchtigkeit
Leistungsdaten:
Artikel | Tragfähigkeit kg | kleinste Bauhöhe mm | Flanschbreite mm | Kurvenradius* mm | Gewicht kg |
LKI0050 | 500 | 60 | 55-158 | 1600 | 6 |
LKI0051 | 500 | 60 | 159-260 | 1600 | 6,2 |
LKI0100 | 1000 | 60 | 55-158 | 1600 | 6,2 |
LKI0101 | 1000 | 60 | 159-260 | 1600 | 7 |
* kleinster innerer Kurvenradius
Abmessungen [mm]:
Artikel | A min | A max | B | Ø D | E | F | G | H | K | L | M | P |
LKI0050 | 55 | 260 | 170 | 60 | 80 | 105 | 60 | 170 | 21 | 190 | 107 | 21 |
LKI0051 | 55 | 260 | 270 | 60 | 80 | 105 | 60 | 170 | 22 | 190 | 107 | 21 |
LKI0100 | 55 | 260 | 180 | 60 | 80 | 105 | 60 | 170 | 24 | 190 | 107 | 21 |
LKI0101 | 55 | 260 | 280 | 60 | 80 | 105 | 60 | 170 | 26 | 190 | 107 | 21 |
