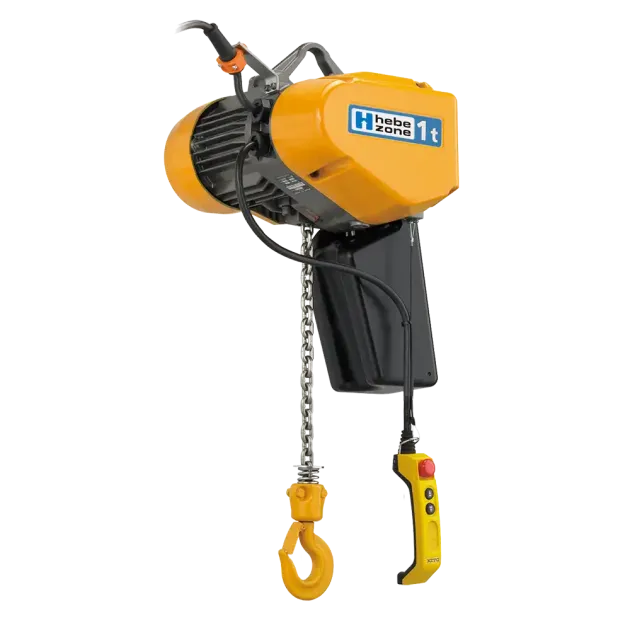

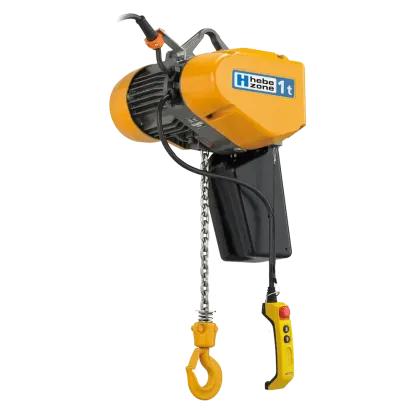

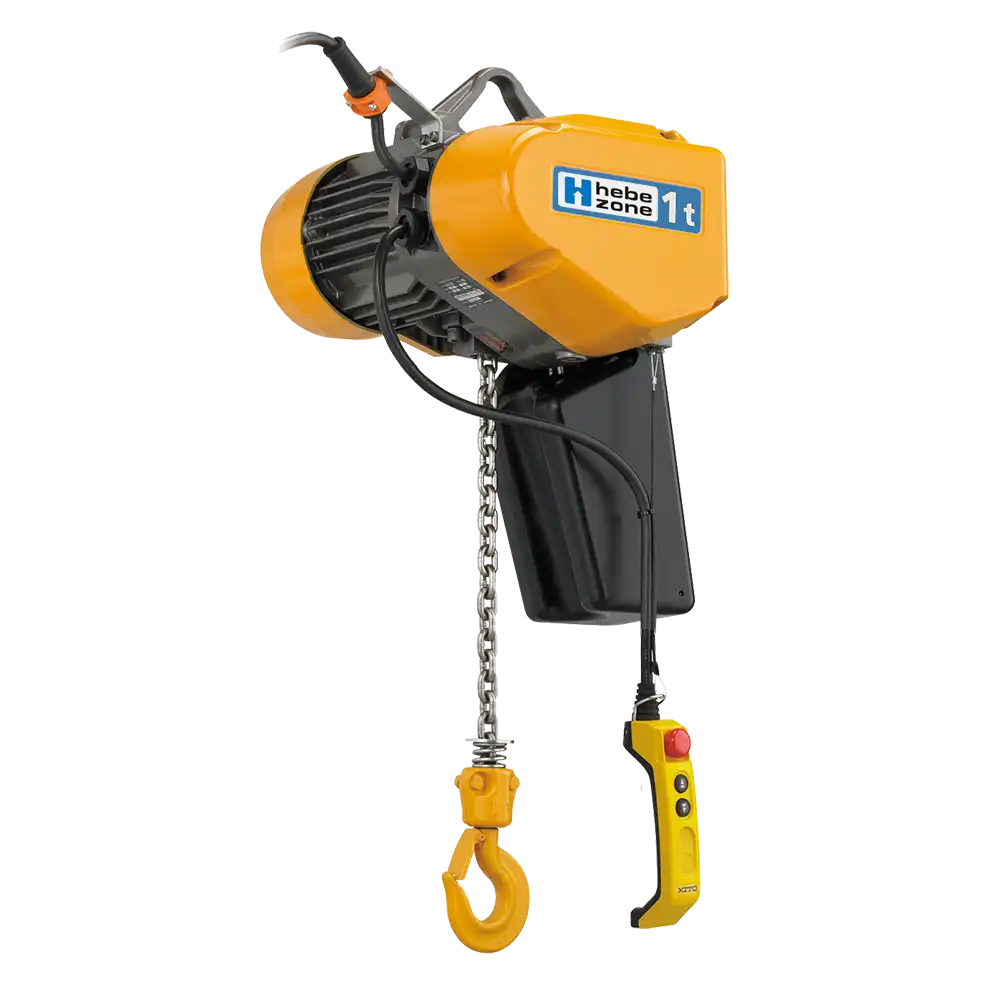

Elektrokettenzug BCA mit Bügelaufhängung
- mit Frequenzumrichtersteuerung
- Tragfähigkeit 125 - 1000 kg
- kompaktes Aluminium-Druckgussgehäuse in Schutzart IP55
- Endschalter für Heben und Senken
- elektronischer Überhitzungsschutz
- Betriebsstunden- und Lastspielzähler
- verschleißfeste, vernickelte Lastkette
- drehbarer Unterhaken mit Sicherheitsverschluss
- minimaler Wartungsaufwand
- ergonomische Steuerbirne mit Not-Aus in Schutzart IP65
- Schützensteuerung 24 Volt
- Netzanschluss 400 Volt Drehstrom
- elektronische Überlastsicherung durch Frequenzumrichter
und Rutschkupplung
- inkl. Kettenbehälter für 3m Hub
Leistungsdaten:
Artikel | Tragfähigkeit
kg | Kettenstränge | *Hubgeschwin-digkeit m/min. | Triebwerk-gruppe FEM | kleinste Bauhöhe mm | Hubmotor
kW | Einschaltdauer
% | max. Hubhöhe
m | Gewicht bei 3m Hub kg | Mehrmeter Hub
kg |
BCA0125 | 125 | 1 | 17-22,1 / 2,8 | 3m | 395 | 0,5 | 40/20 | 30 | 30 | 0,7 |
BCA0250 | 250 | 1 | 10-13,1 / 1,7 | 3m | 395 | 0,5 | 40/20 | 30 | 30 | 0,7 |
BCA0500 | 500 | 1 | 7,6-9,9 / 1,3 | 3m | 410 | 0,75 | 40/20 | 32 | 32 | 0,7 |
BCA1000 | 1000 | 1 | 7,1-9,2/1,2 | 2m | 465 | 1,5 | 40/20 | 42 | 42 | 1,1 |
* Haupthub min.-max. / Feinhub
Abmessungen [mm]:
Artikel | A min. | C | D | E | F | G | H | I | K | P | W | X | Y |
BCA0125 | 395 | 230 | 187 | 417 | 137 | 128 | 367 | 201 | 62,9 | 485 | 18 | 27 | 23,5 |
BCA0250 | 395 | 230 | 187 | 417 | 137 | 128 | 367 | 201 | 62,9 | 485 | 18 | 27 | 23,5 |
BCA0500 | 410 | 230 | 187 | 417 | 137 | 128 | 367 | 201 | 62,9 | 485 | 18 | 27 | 23,5 |
BCA1000 | 465 | 245 | 188 | 433 | 154 | 142 | 403 | 235 | 64,5 | 535 | 16 | 31 | 31 |
