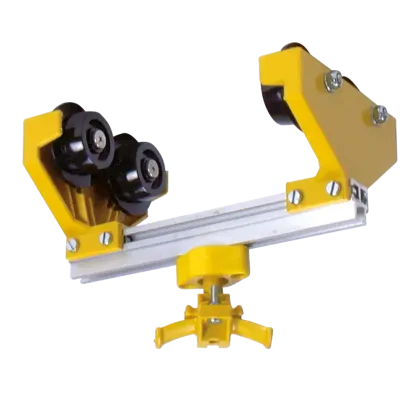

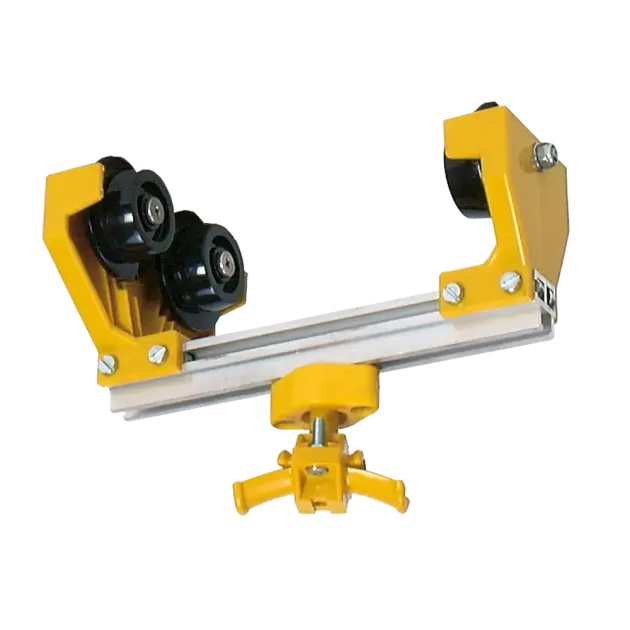

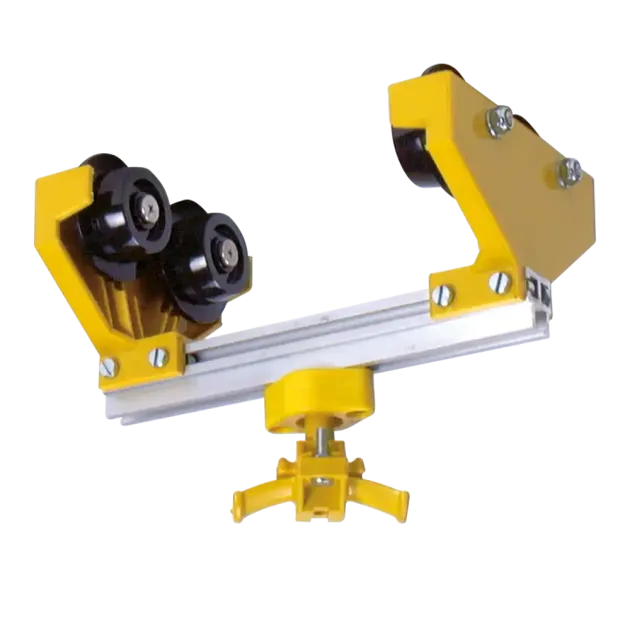

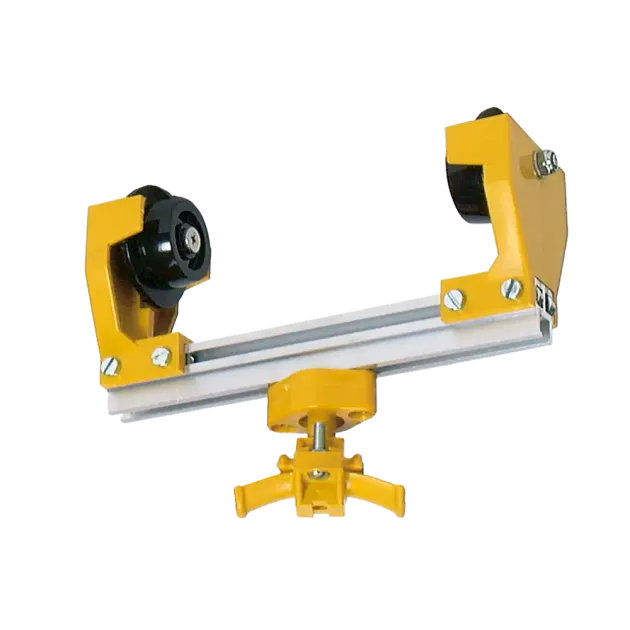

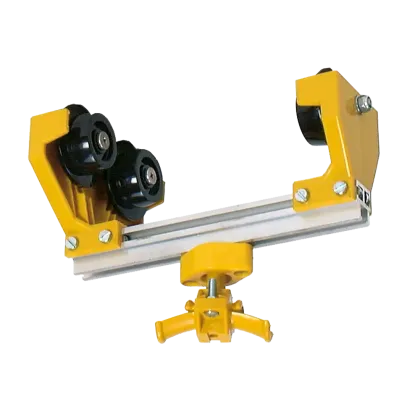

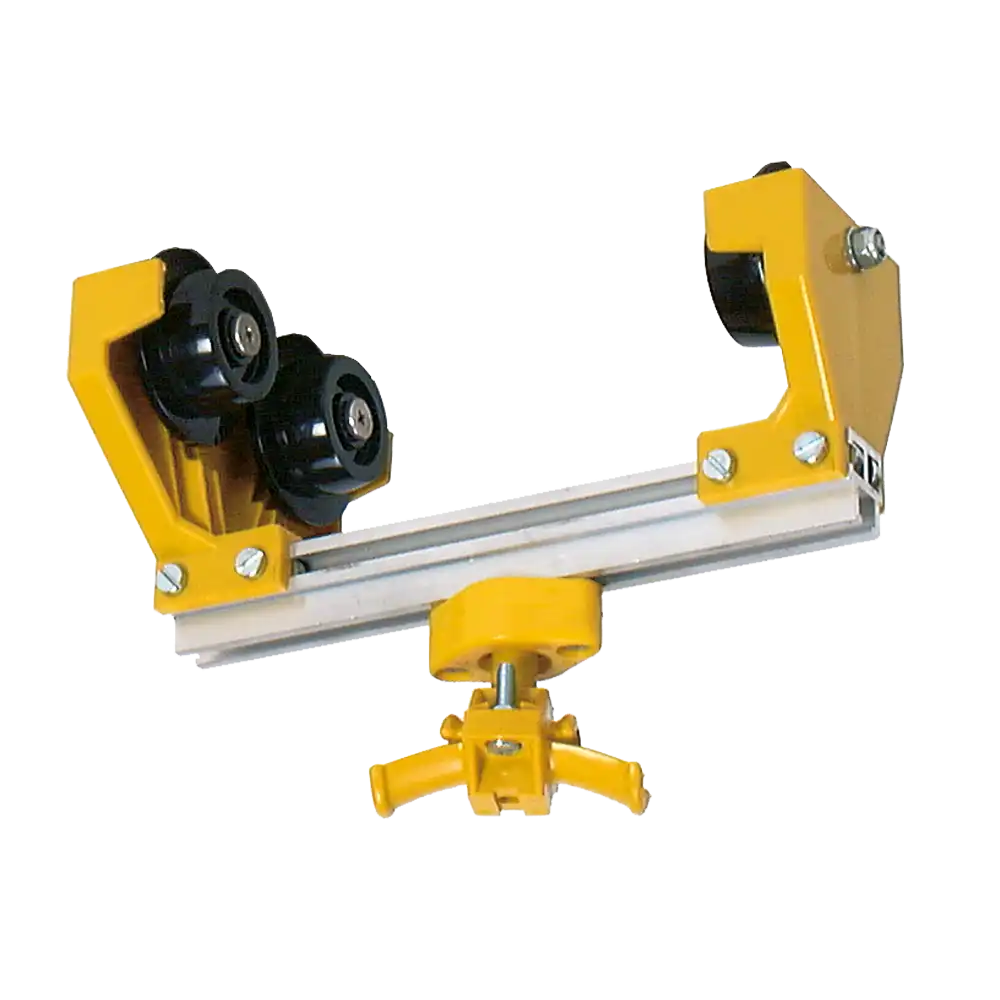

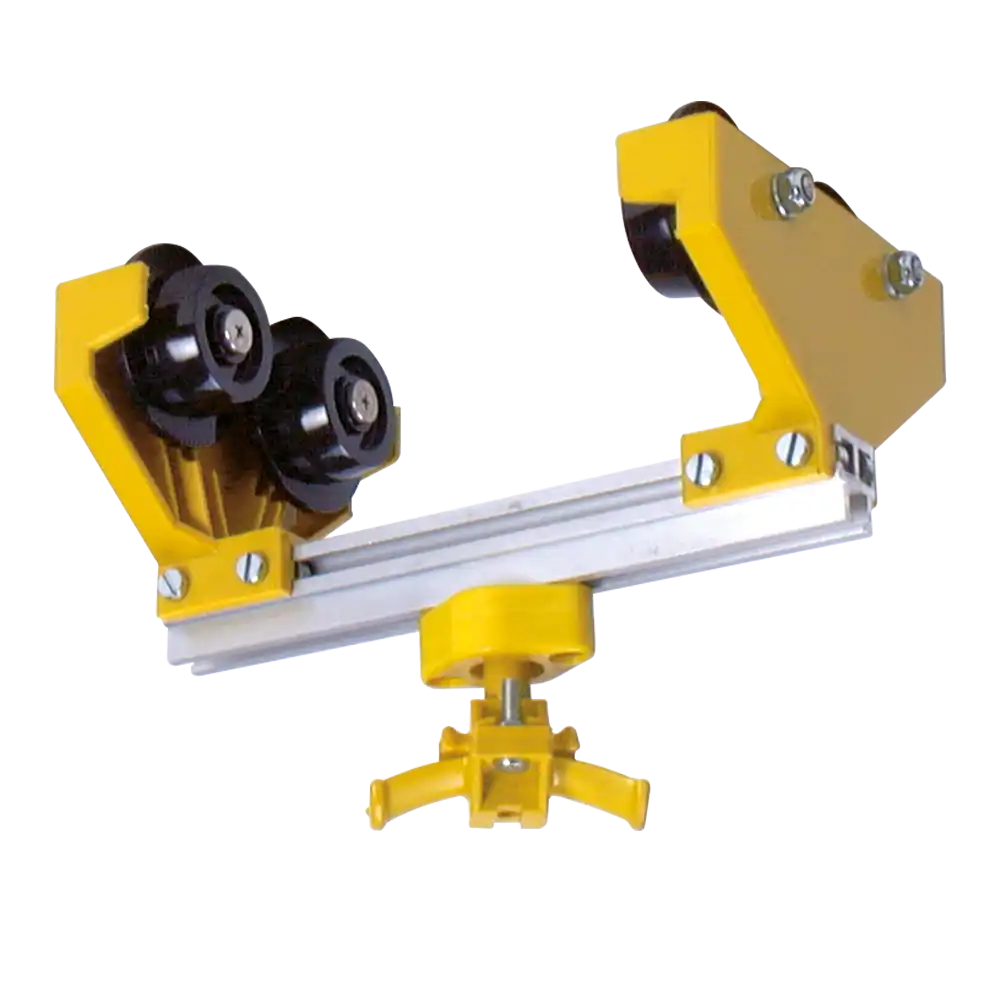

Energiezuführung mit Kabelwagen Typ BFS
- mit Kugelgelenk + Leitungshalter
- 2 bis 4 Rollen
- Flanschbreite 114 - 156 mm
Optional erhältliches Zubehör:
komplett mit Kugelgelenk + Leitungshalter
Flanschbreitenerweiterung für Kabelwagen Typ BFS
- für Kabelwagen mit 3 oder 4 Rollen
- Flanschbreite max. 320 mm
- nach VDE 0282-4 / HD 22.4 S3
- Lieferung als Meterware (Bestellmenge = Laufmeter)

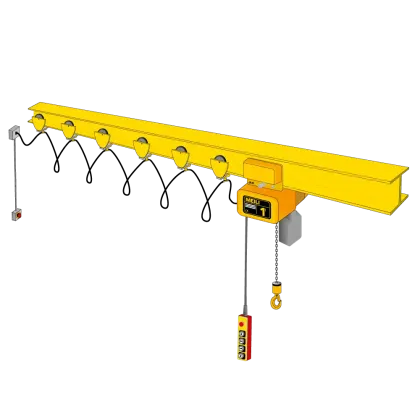

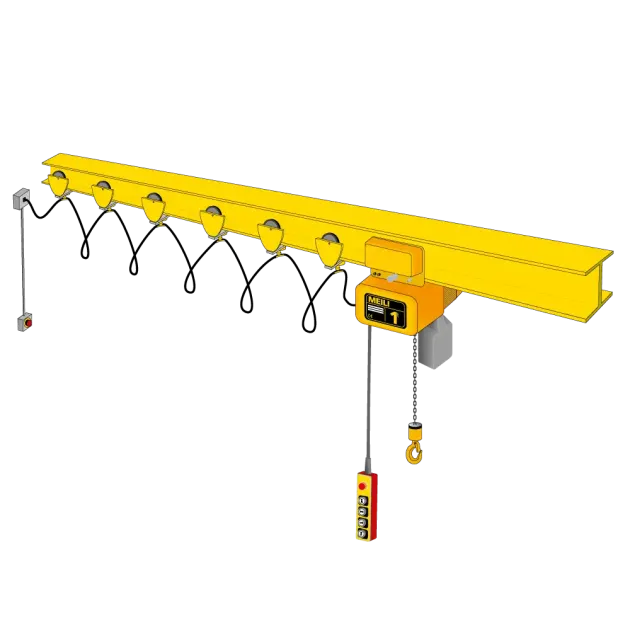

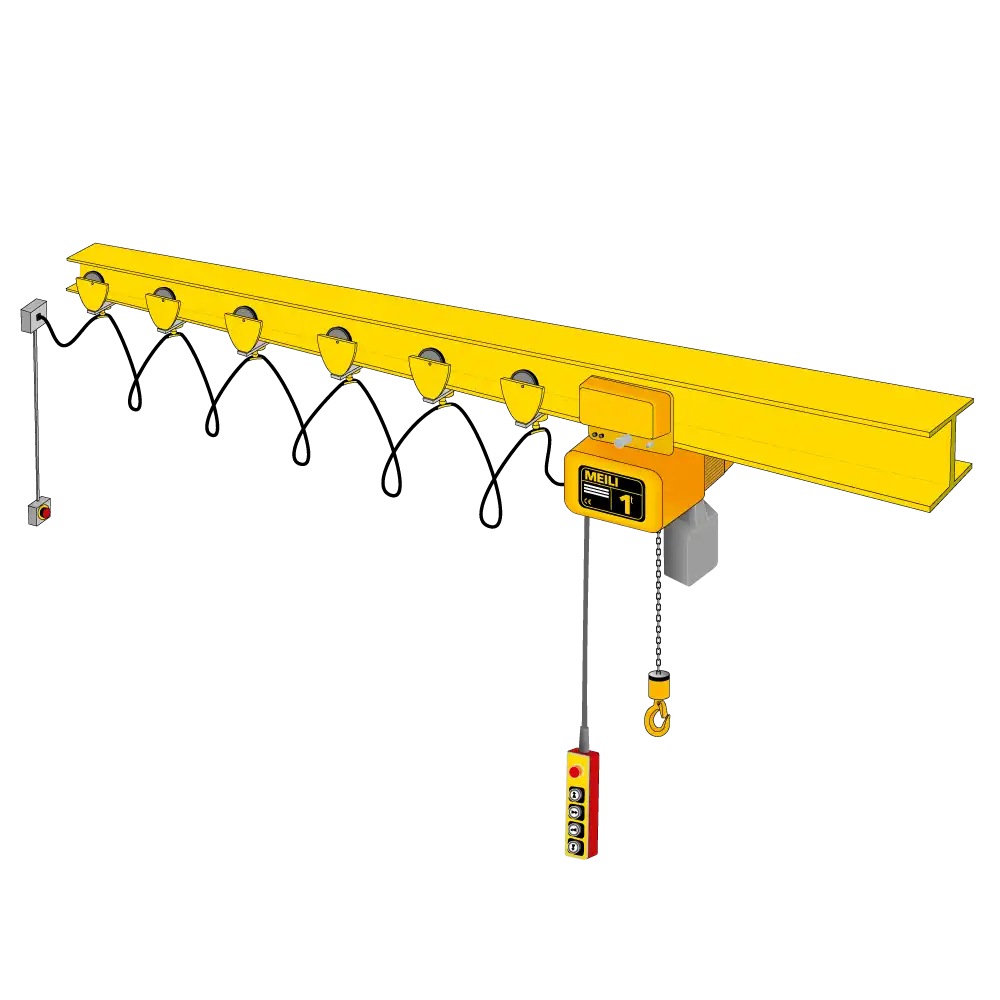

Empfohlene Anzahl Kabelwagen in Abhängigkeit von Fahrbahnlänge und zulässigem Leitungsdurchhang:
Fahrbahnlänge m | 0,5 m* | 0,63 m* | 0,8 m* | 1,0 m* | 1,25 m* |
5 | 6 | 5 | 4 | 3 | 3 |
6 | 7 | 6 | 5 | 4 | 3 |
7 | 8 | 7 | 5 | 4 | 4 |
8 | 9 | 7 | 6 | 5 | 4 |
9 | 10 | 8 | 7 | 5 | 4 |
10 | 11 | 9 | 7 | 6 | 5 |
11 | 13 | 10 | 8 | 7 | 5 |
12 | 14 | 11 | 9 | 7 | 6 |
13 | 15 | 12 | 9 | 8 | 6 |
14 | 16 | 13 | 10 | 8 | 7 |
15 | 17 | 14 | 11 | 9 | 7 |
16 | 18 | 14 | 11 | 9 | 8 |
* Leitungsdurchhang
Der Leitungsdurchhang beschreibt, wie stark die Leitung zwischen zwei Kabelwagen im Betrieb durchhängen darf, ohne mechanisch oder elektrisch unzulässig belastet zu werden.
