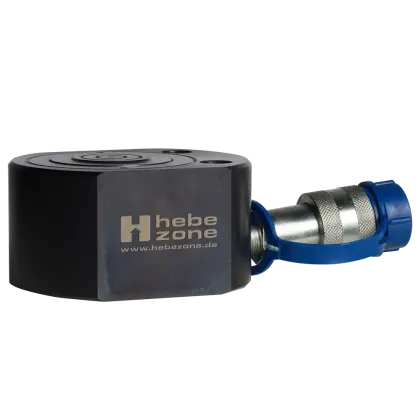

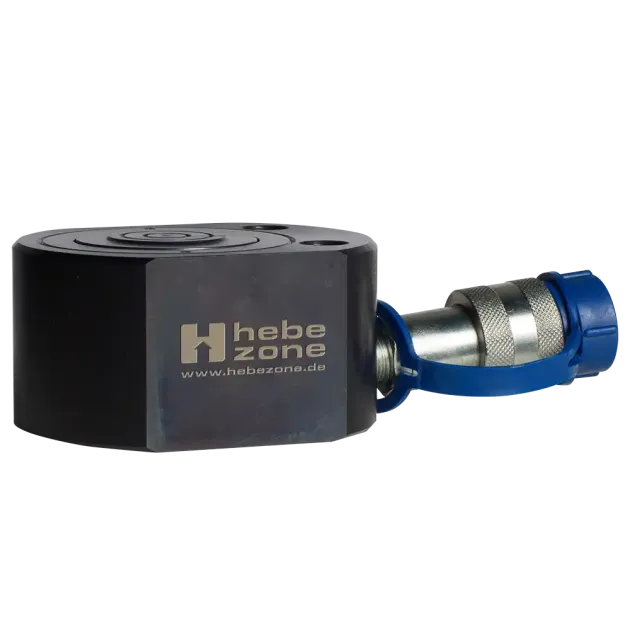

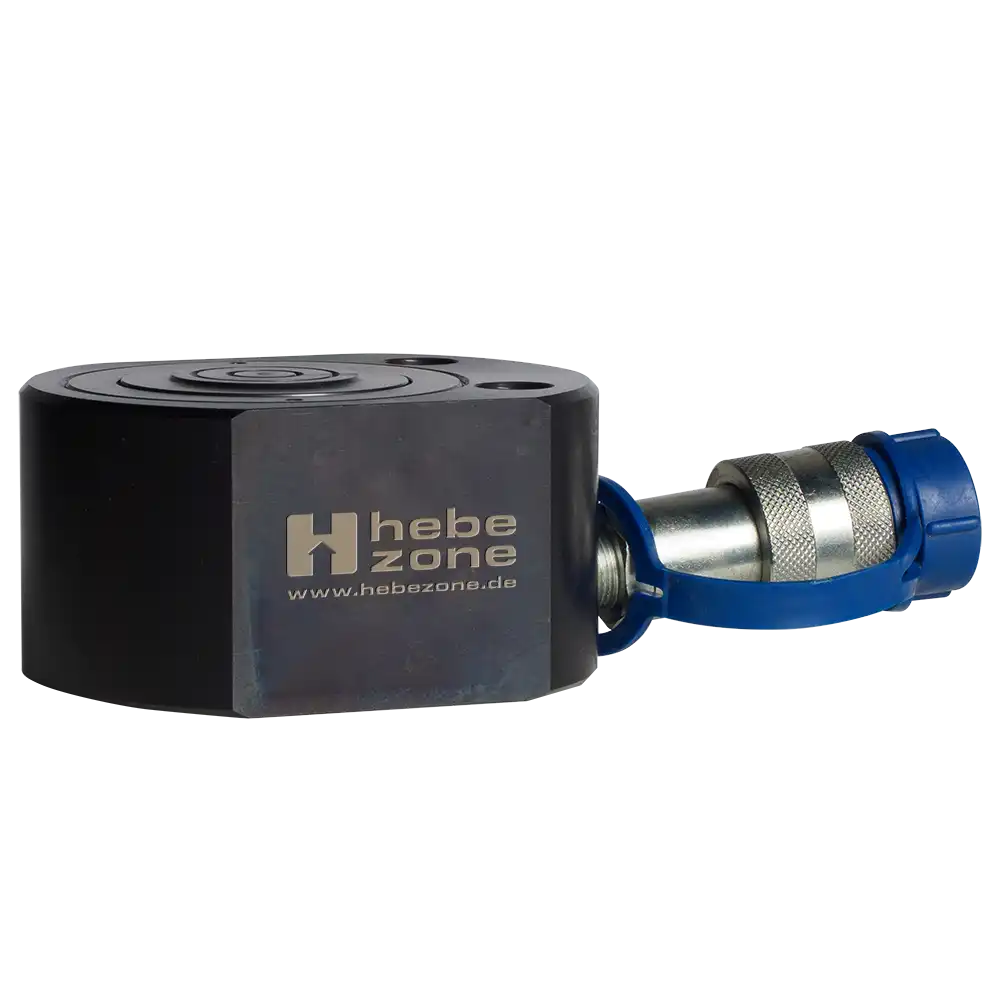

Flachzylinder Typ GFS
- extraflache Zylinder
- Presskraft 4,9 - 140 t
- Hub 6,5 - 16 mm
- nitrierte Komponenten
- Durchgangslöcher für die Befestigung
- Betriebsdruck 700 kg/cm2
- mit Schnellkupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | L | M | S | U | V | Kolbenfläche | Ölvolumen | Gewicht |
GFS005006 | 4,9 | 48,5 | 6,5 | 35,5 | 42 | 60 | 30 | 26 | 17 | 20 | 22 | 41 | 28 | 5,5 | 7,1 | 5 | 0,6 |
GFS005016 | 4,9 | 48,5 | 16 | 45 | 60 | 60 | 30 | 26 | 17 | 20 | 22 | 41 | 28 | 5,5 | 7,1 | 11 | 0,9 |
GFS011011 | 11,1 | 109,2 | 11 | 45,5 | 56,5 | 79 | 45 | 39 | 17 | 28 | 34 | 56 | 37 | 6,6 | 15,9 | 17 | 1,5 |
GFS023011 | 23,2 | 227,8 | 11 | 55 | 66 | 98 | 65 | 54 | 23 | 40 | 37 | 80 | 50 | 9 | 33,2 | 37 | 2,7 |
GFS031013 | 30,9 | 303,3 | 13 | 60 | 73 | 115 | 75 | 57,2 | 23 | 47 | 44 | 95 | 52 | 9 | 44,2 | 57 | 4,2 |
GFS055016 | 55 | 539,1 | 16 | 75 | 91 | 147 | 100 | 80 | 23 | 62 | 58 | 124 | 70 | 11 | 78,5 | 126 | 8,3 |
GFS100016 | 92,9 | 911,2 | 16 | 88 | 104 | 178 | 130 | 105 | 23 | 80 | 74 | 160 | 76 | 14 | 132,7 | 212 | 14,5 |
GFS140016 | 140,7 | 1380,2 | 16 | 101 | 117 | 216 | 160 | 115 | 23 | 96 | 82 | 194 | 117 | 14 | 201,1 | 322 | 25,3 |
