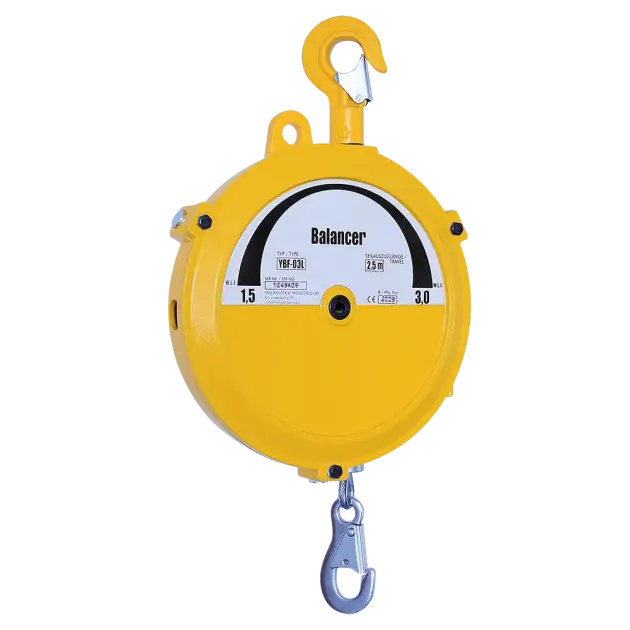

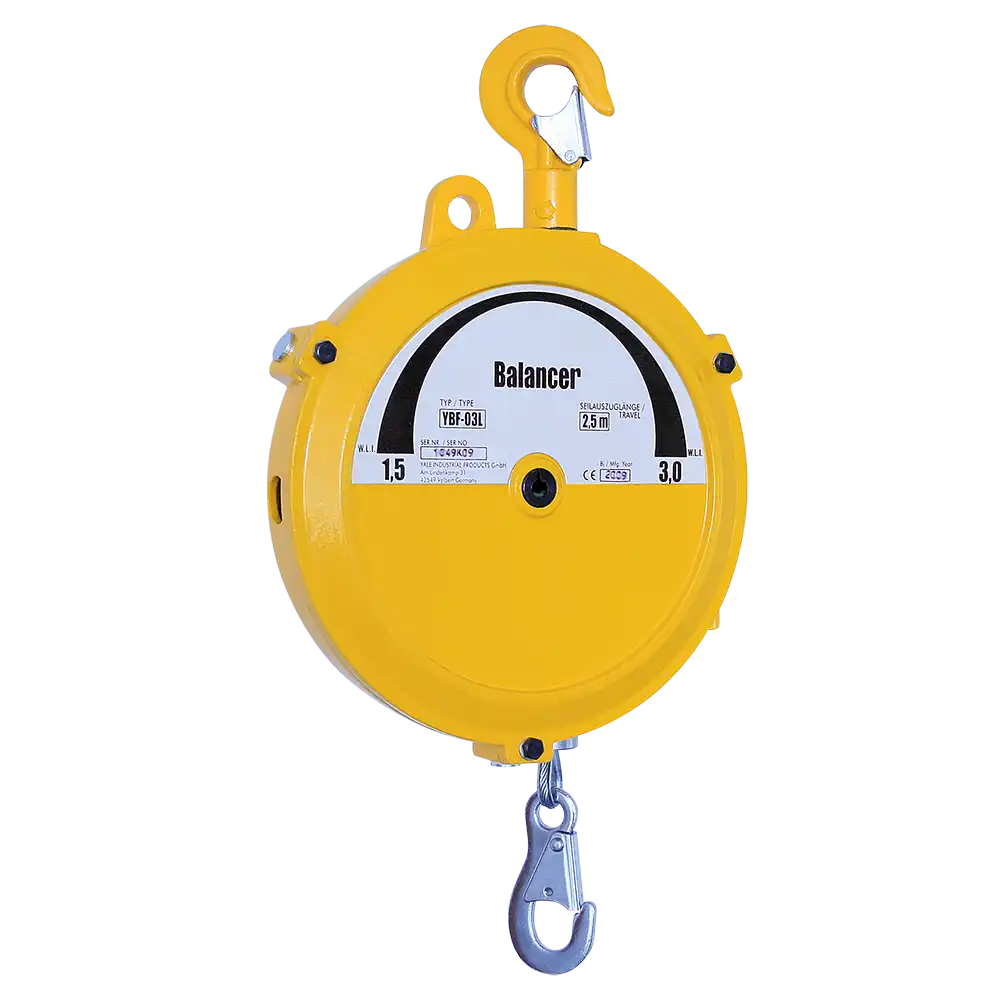

Gewichtsausgleicher GAC
- Tragfähigkeit 3,0 - 130 kg
- Seilauszug 2,3 - 2,5 m
- gleichmäßiger Kraftverlauf
- 360° drehbare Aufhängung
- Federbruchsicherung nach DIN 15112
- Federspannung ohne Öffnen einstellbar
- Aufhängelasche für Absturzsicherung

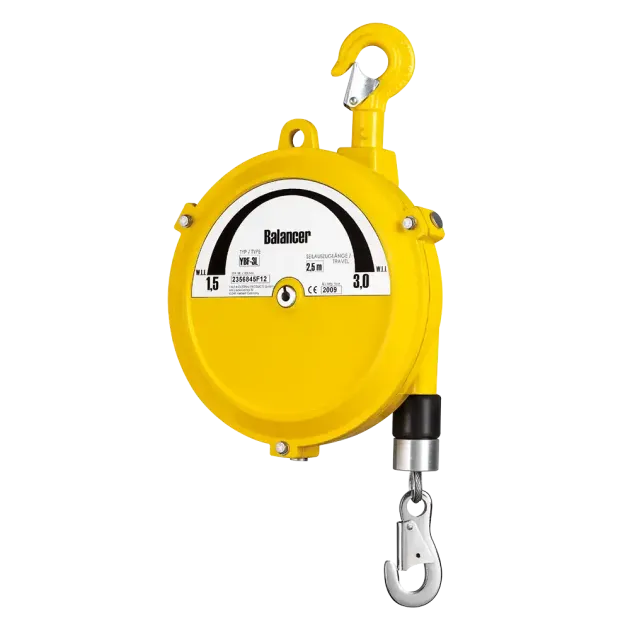

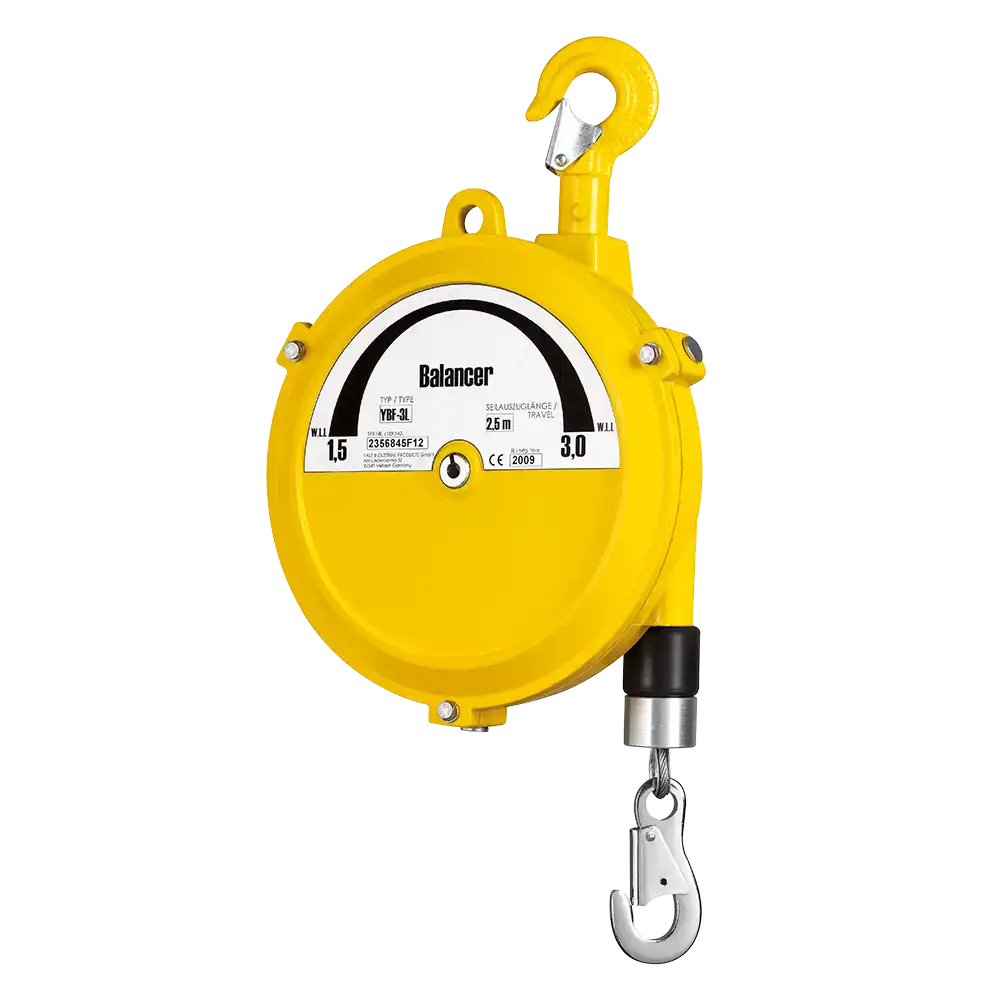

- auch mit Seiltrommelblockierung
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | A min | A max | B | C | D | E | F | G | H Ø | I | J | K | L Ø | M | N | O | P | Q | R | S | T | U | Gewicht kg |
GAC003 | 1,5 - 3,0 | 375 | 2875 | 197 | 114 | 105 | 175 | 23 | 30 | 12 | 14 | 14 | 14 | 17 | 65-105 | 14 | 8 | 30 | 8 | 45 | 55-85 | 110 | -- | 3,9 |
GAC005 | 3,0 - 5,0 | 375 | 2875 | 197 | 114 | 105 | 175 | 23 | 30 | 12 | 14 | 14 | 14 | 17 | 65-105 | 14 | 8 | 30 | 8 | 45 | 55-85 | 110 | -- | 4 |
GAC009 | 4,5 - 9,0 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 35 | 30 | 80 | 72-112 | 158 | 130 | 7 |
GAC015 | 9,0 - 15,0 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 35 | 30 | 80 | 72-112 | 158 | 130 | 7,5 |
GAC085 | 70 - 85 | 550 | 3050 | 247 | 156 | 128 | 265 | 40 | 65 | 17 | 26 | 15 | 24 | 27 | 54-95 | 18 | 16 | 142 | 37 | 155 | 175-205 | 268 | 156 | 26,5 |
GAC100 | 85 - 100 | 550 | 3050 | 247 | 156 | 128 | 265 | 40 | 65 | 17 | 26 | 15 | 24 | 27 | 54-95 | 18 | 16 | 142 | 37 | 155 | 175-205 | 268 | 156 | 27 |
GAC120 | 100 - 120 | 550 | 3050 | 247 | 156 | 128 | 265 | 40 | 65 | 17 | 26 | 15 | 24 | 27 | 54-95 | 18 | 16 | 185 | 37 | 193 | 215-248 | 310 | 156 | 34 |
GAC130 | 120 - 130 | 550 | 3050 | 247 | 156 | 128 | 265 | 40 | 65 | 17 | 26 | 15 | 24 | 27 | 54-95 | 18 | 16 | 185 | 37 | 193 | 215-248 | 310 | 156 | 35 |
GAC022 | 15 - 22 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 35 | 30 | 80 | 72-112 | 158 | 130 | 8,5 |
GAC030 | 22 - 30 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 35 | 30 | 80 | 72-112 | 158 | 130 | 8,5 |
GAC040 | 30 - 40 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 75 | 32 | 105 | 97-137 | 188 | 130 | 11 |
GAC050 | 40 - 50 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 75 | 32 | 105 | 97-137 | 188 | 130 | 11 |
GAC060 | 50 - 60 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 86 | 32 | 116 | 97-137 | 199 | 130 | 11,5 |
GAC070 | 60 - 70 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 86 | 32 | 116 | 97-137 | 199 | 130 | 12 |
