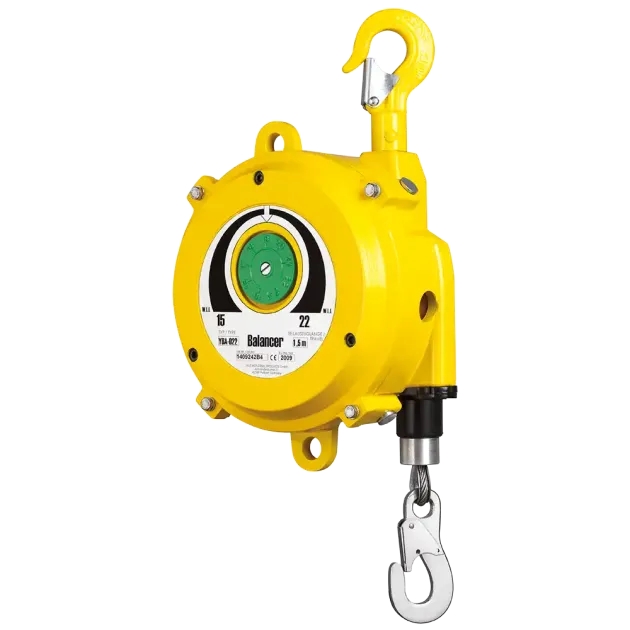

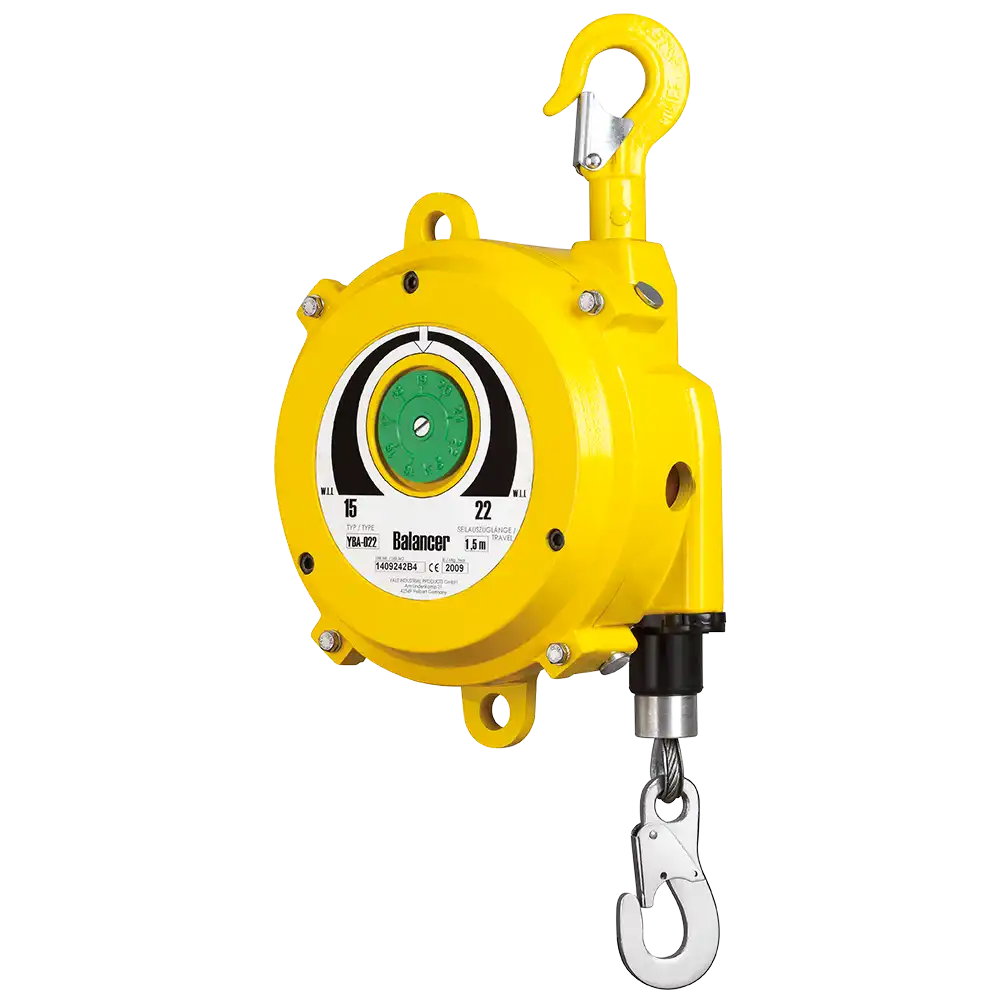

Gewichtsausgleicher GAD
- Tragfähigkeit 15 - 70 kg
- Seilauszug 1,3 - 1,5 m
- gleichmäßiger Kraftverlauf
- 360° drehbare Aufhängung
- Sicherheitseinrichtung bei Seilriss
- Federbruchsicherung nach DIN 15112

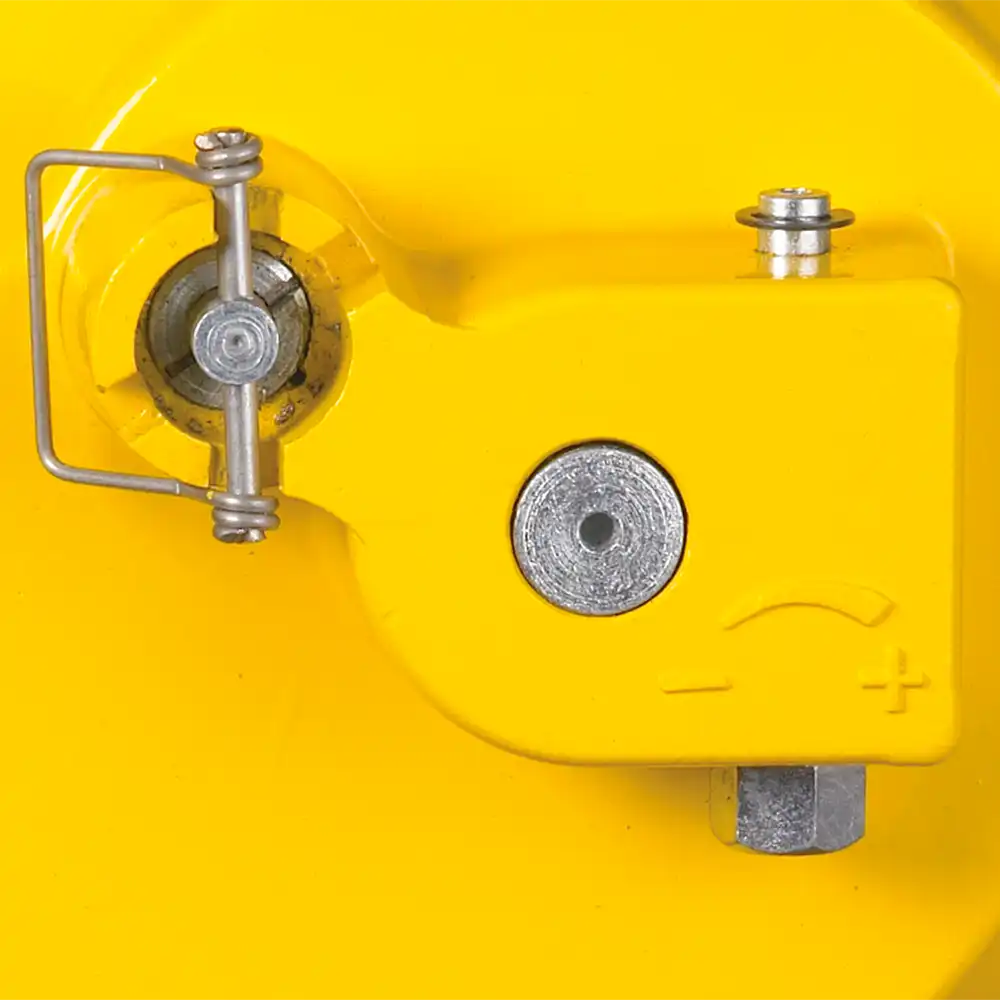

- Federspannung ohne Öffnen einstellbar

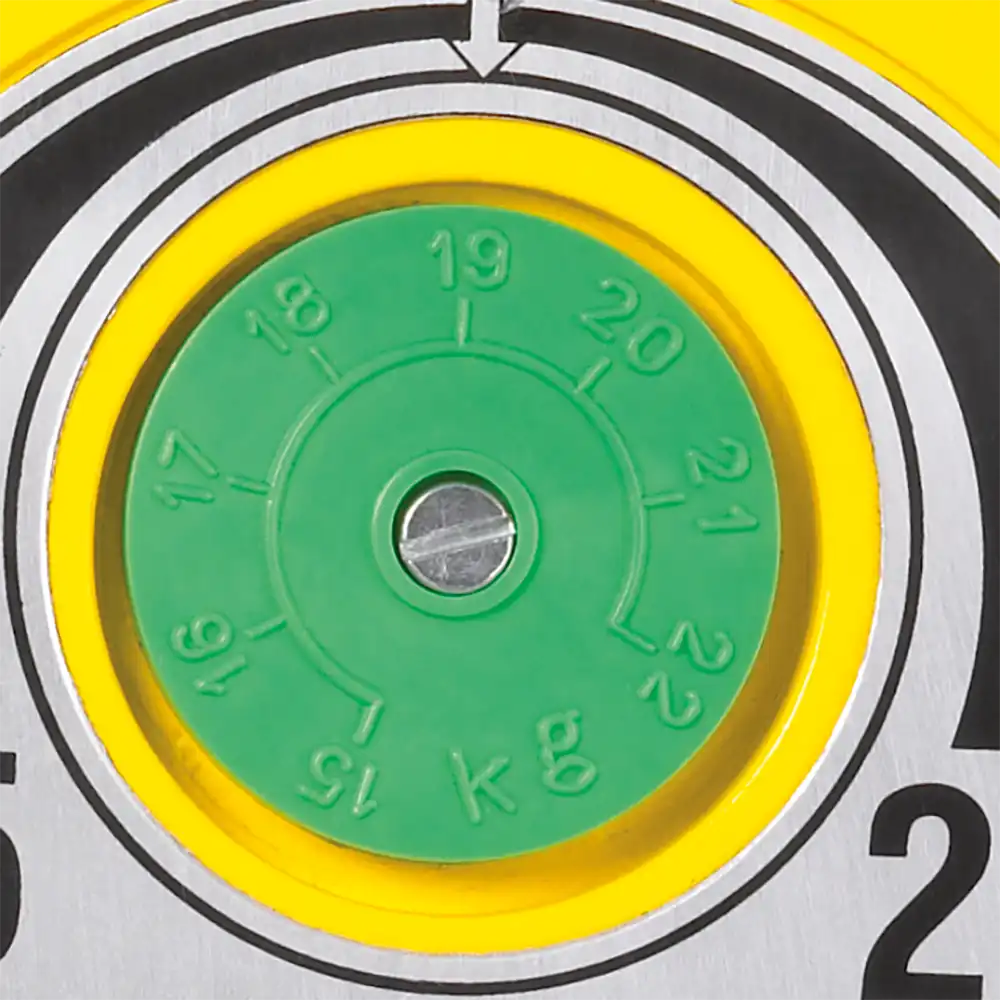

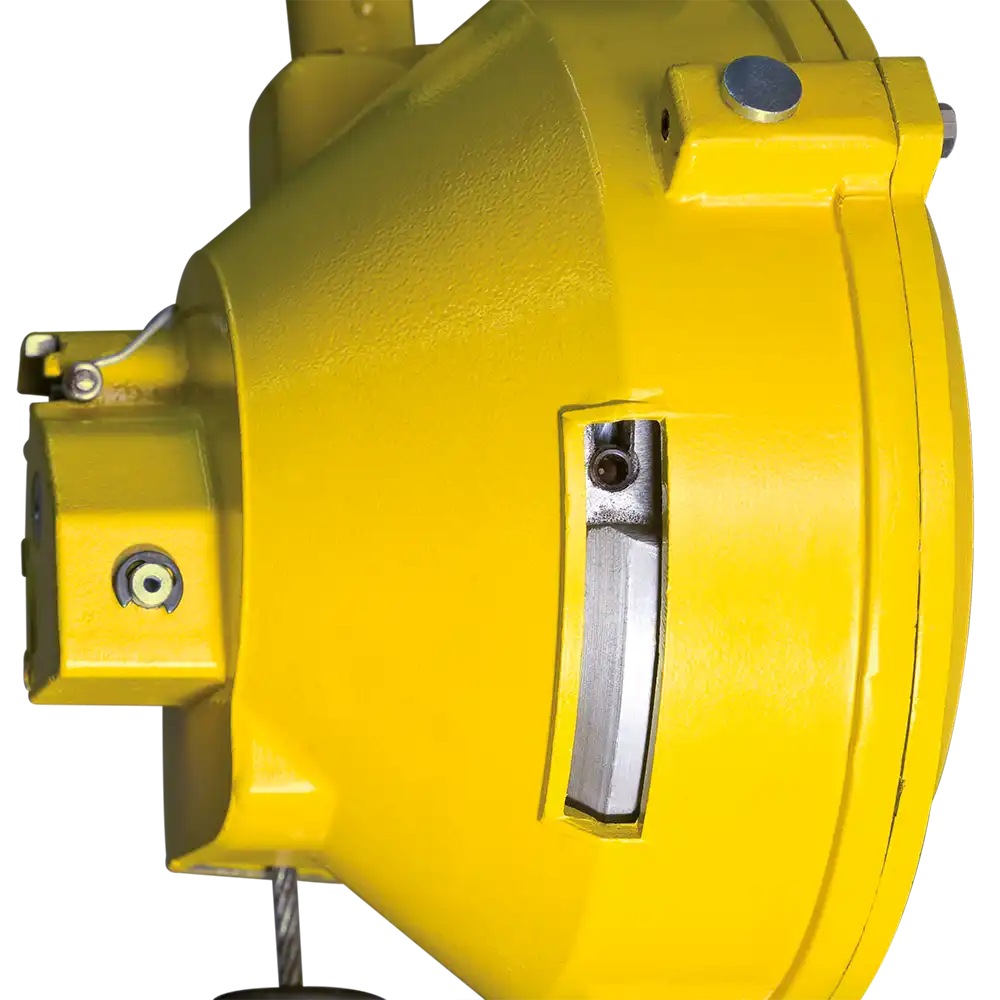

- Skala zum Ablesen der eingestellten Traglast

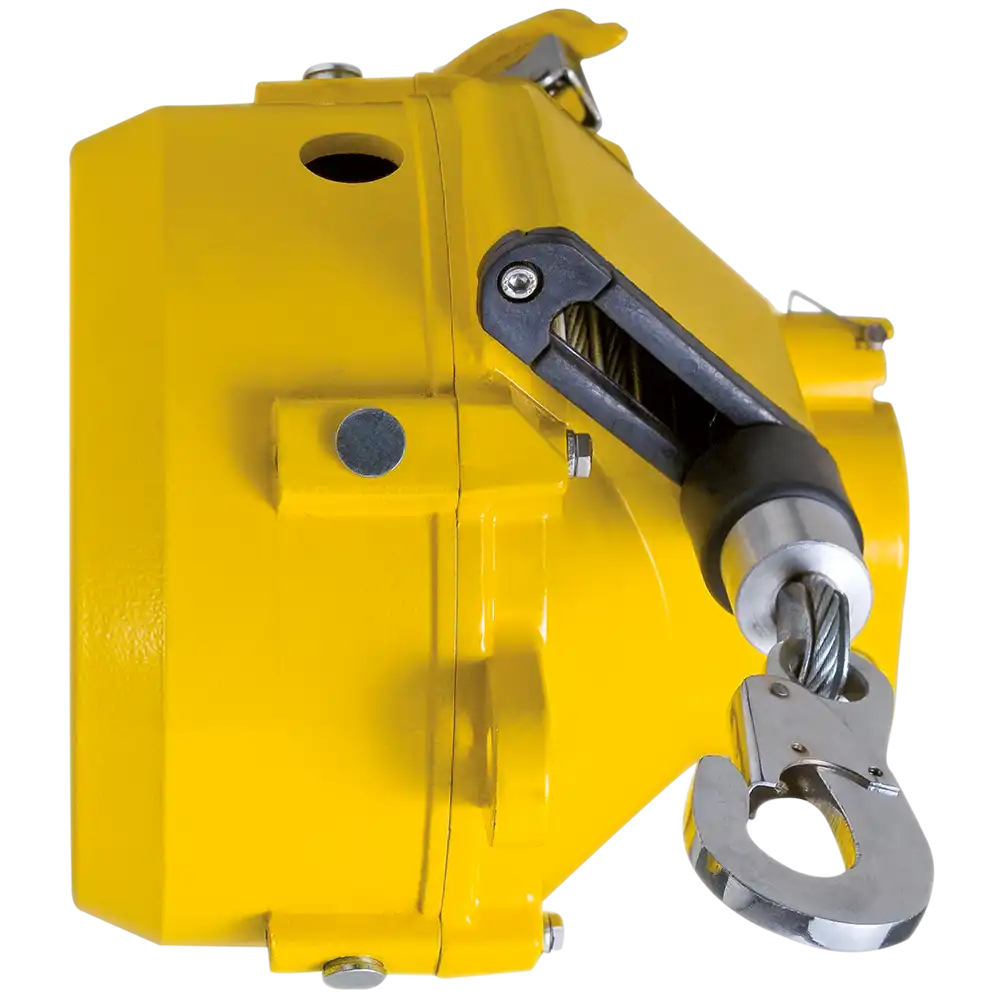

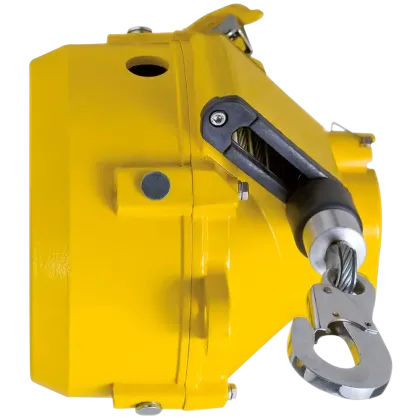

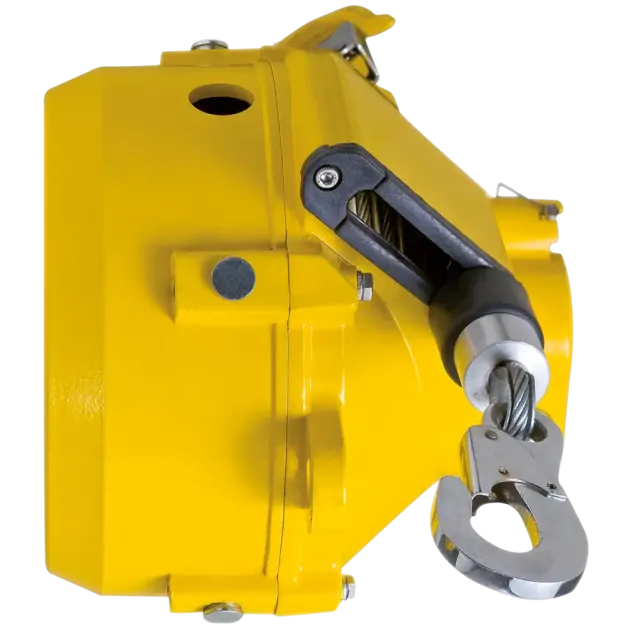

- Seilführung aus verschleißfestem Kunststoff

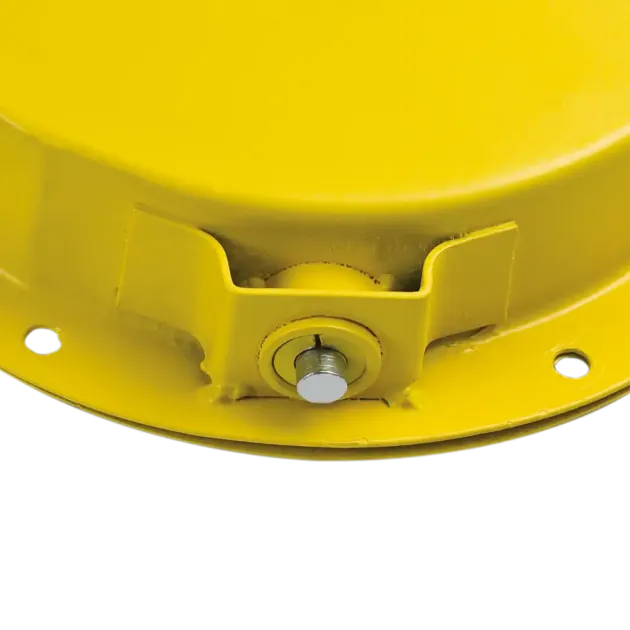

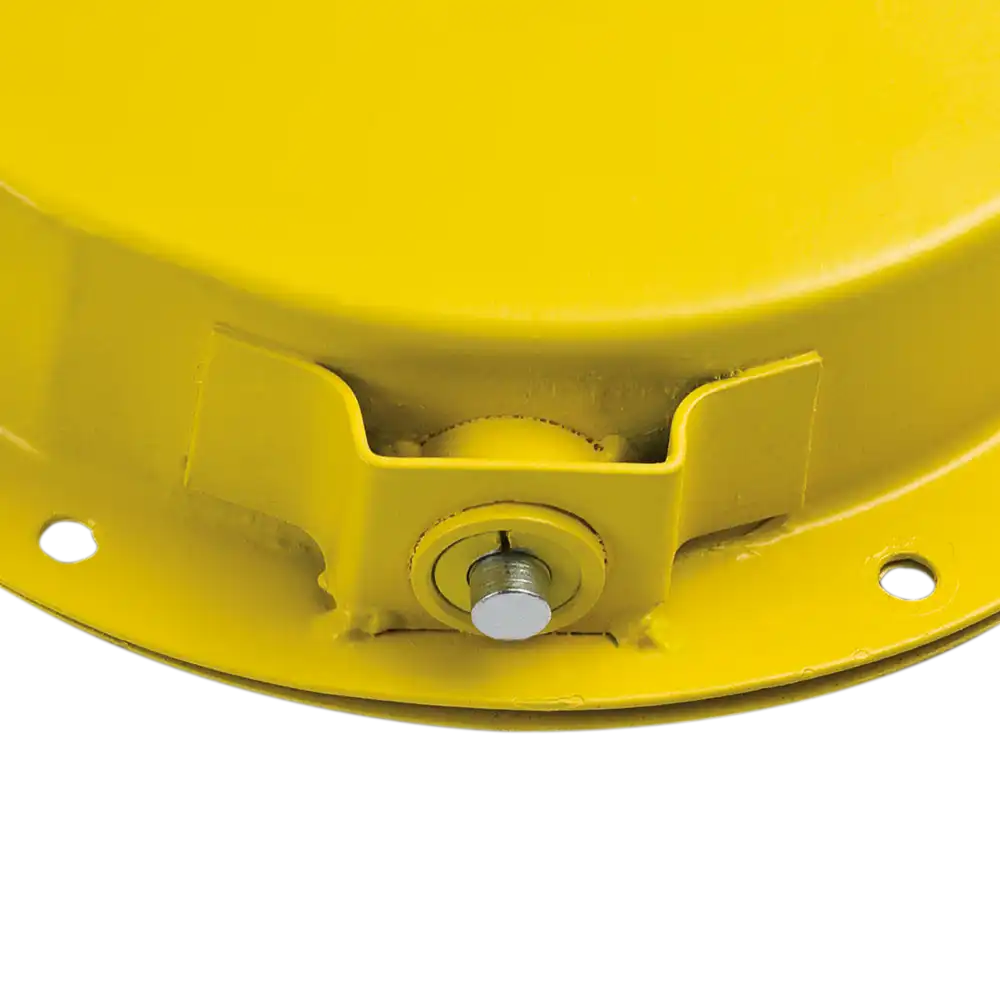

- manuelle Blockiermöglichkeit der Seiltrommel
- Aufhängelasche für Absturzsicherung
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | A min | A max | B | C | D | E | F | G | H Ø | I | J | K | L Ø | M | N | O | P | Q | R | S | T | U | Gewicht kg |
GAD015 | 9 - 15 | 340 | 1640 | 174 | 108 | 95 | 152 | 15 | 38 | 12 | 24 | 14 | 15 | 18 | 39-68 | 14 | 9 | 24 | 25 | 94 | 87-121 | 148 | -- | 5,5 |
GAD022 | 15 -22 | 445 | 1945 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 55 | 33 | 115 | 107-147 | 180 | 130 | 8,5 |
GAD030 | 22 - 30 | 445 | 1945 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 55 | 33 | 115 | 107-147 | 180 | 130 | 9 |
GAD040 | 30 - 40 | 445 | 1940 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 95 | 32 | 140 | 132-172 | 208 | 130 | 11,5 |
GAD050 | 40 -50 | 445 | 1940 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 95 | 32 | 140 | 132-172 | 208 | 130 | 12 |
GAD060 | 50 -60 | 445 | 1940 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 105 | 32 | 151 | 132-172 | 218 | 130 | 13 |
GAD070 | 60 -70 | 445 | 1940 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 105 | 32 | 151 | 132-172 | 218 | 130 | 13,5 |
