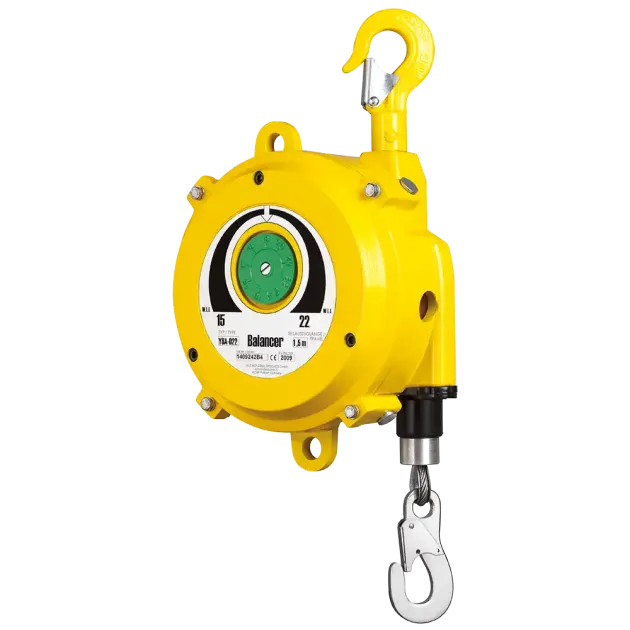

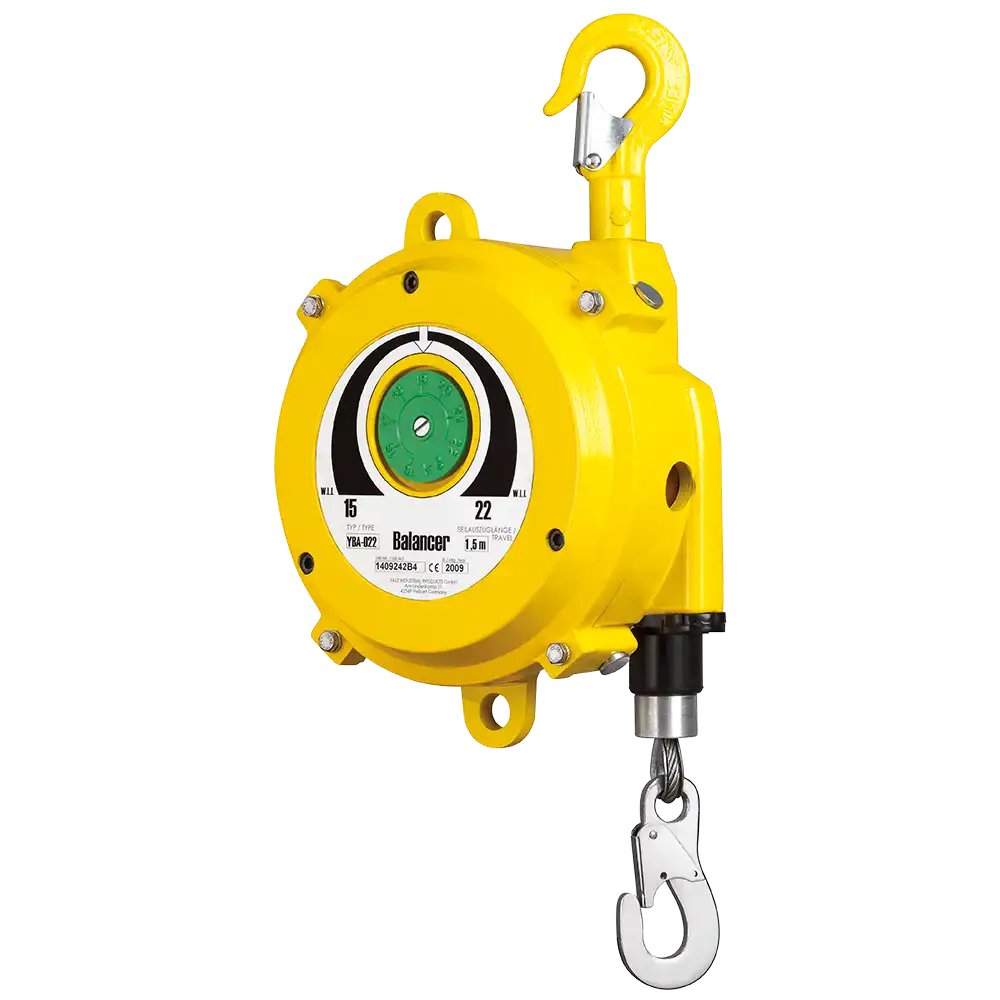

Gewichtsausgleicher GAE
- Tragfähigkeit 15 - 70 kg
- Seilauszug 2,3 m
- gleichmäßiger Kraftverlauf
- 360° drehbare Aufhängung
- Sicherheitseinrichtung bei Seilriss
- Federbruchsicherung nach DIN 15112

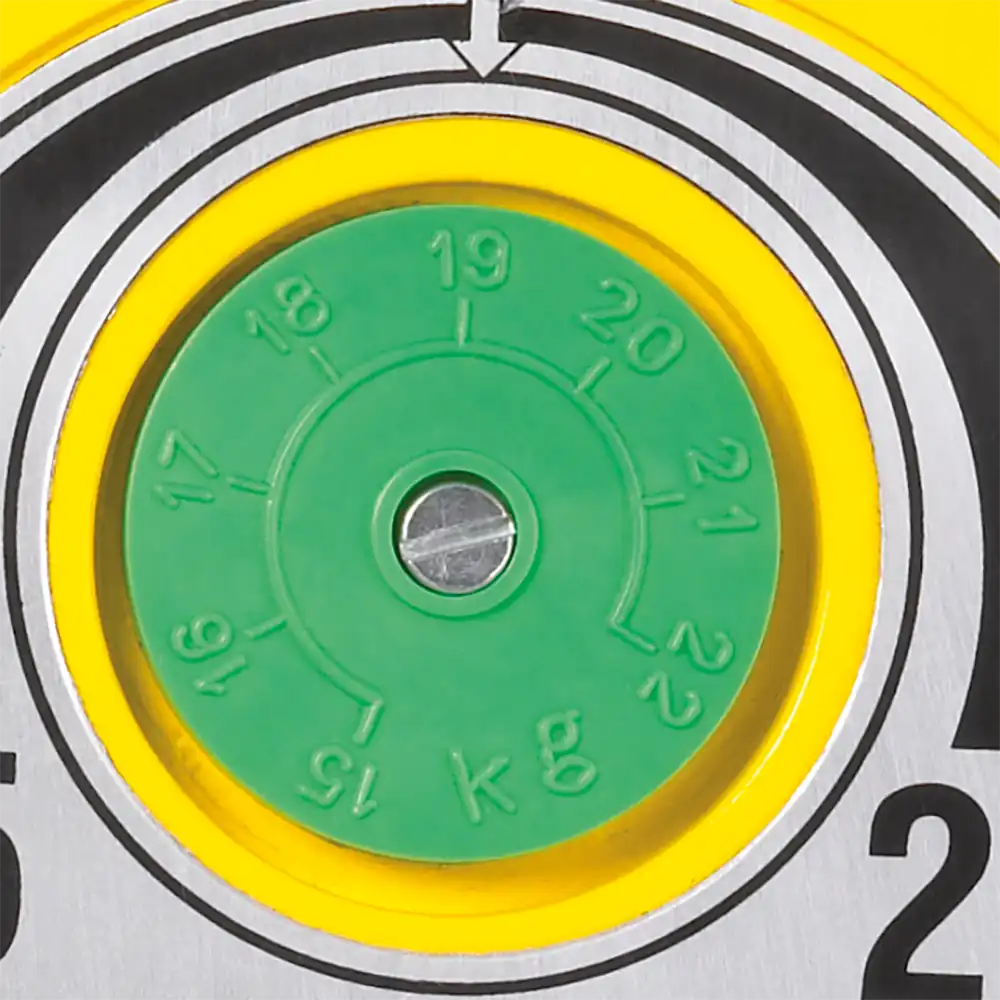

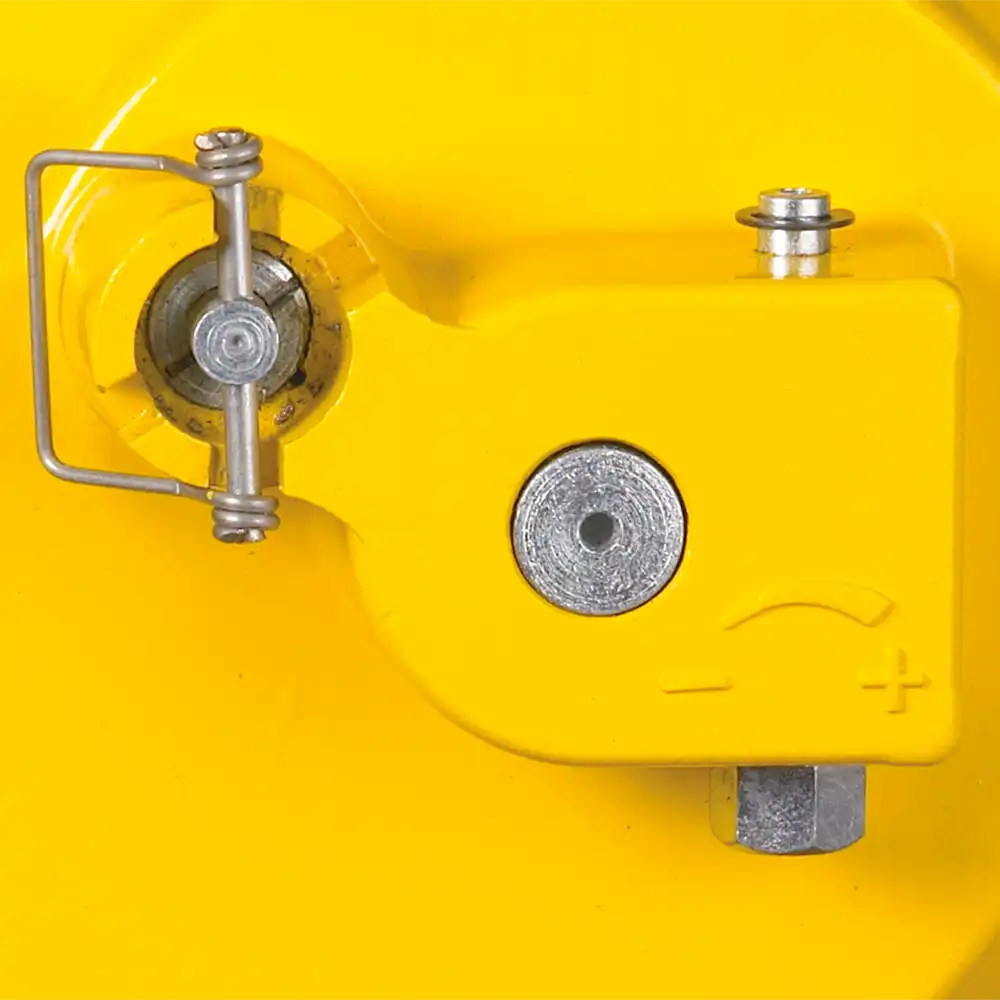

- Federspannung ohne Öffnen einstellbar

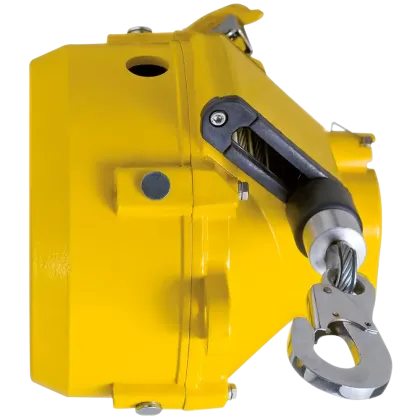

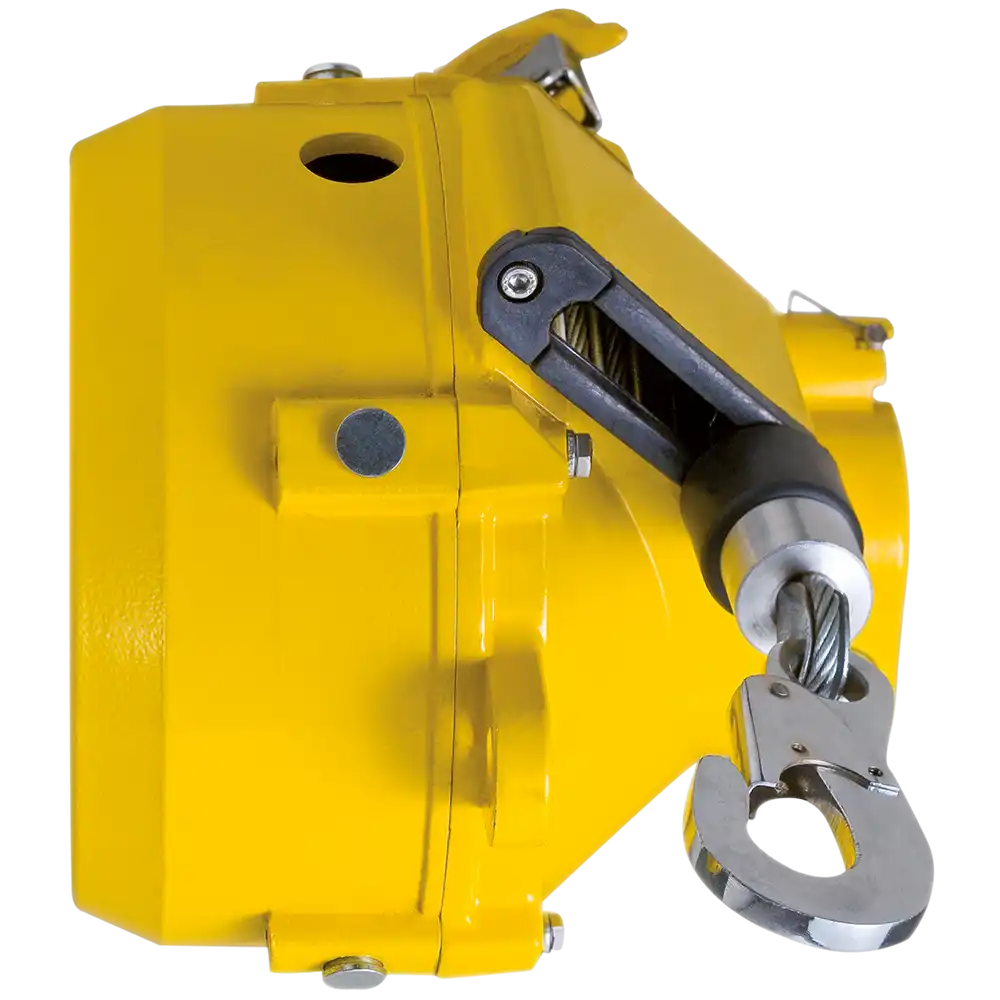

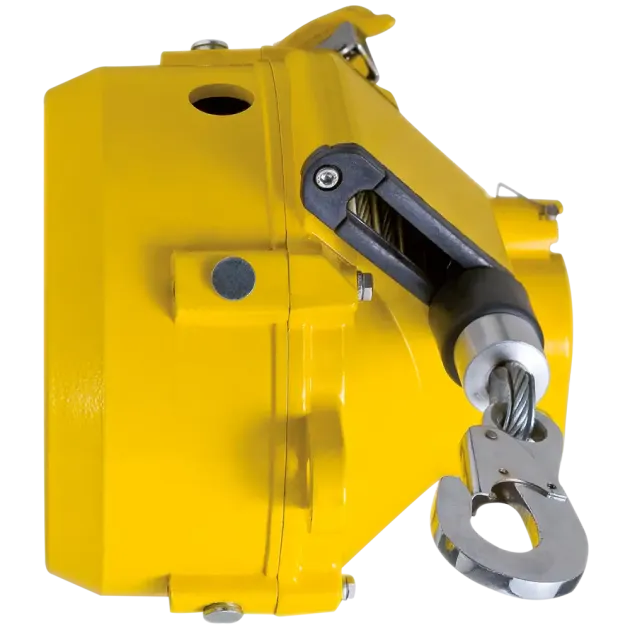

- Seilführung aus verschleißfestem Kunststoff

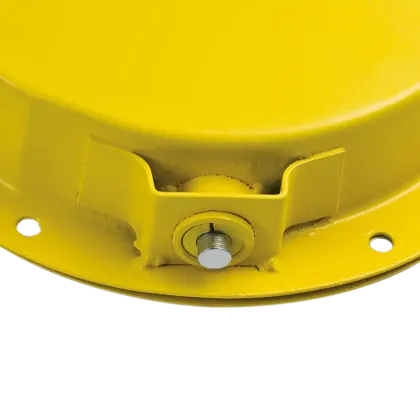

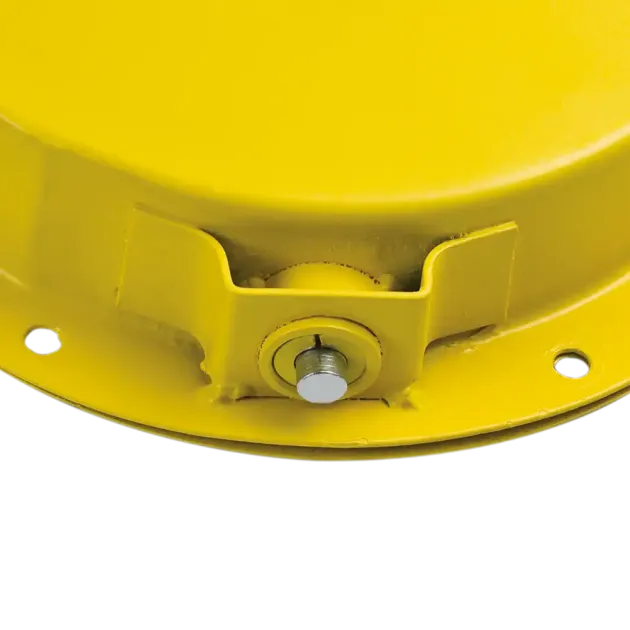

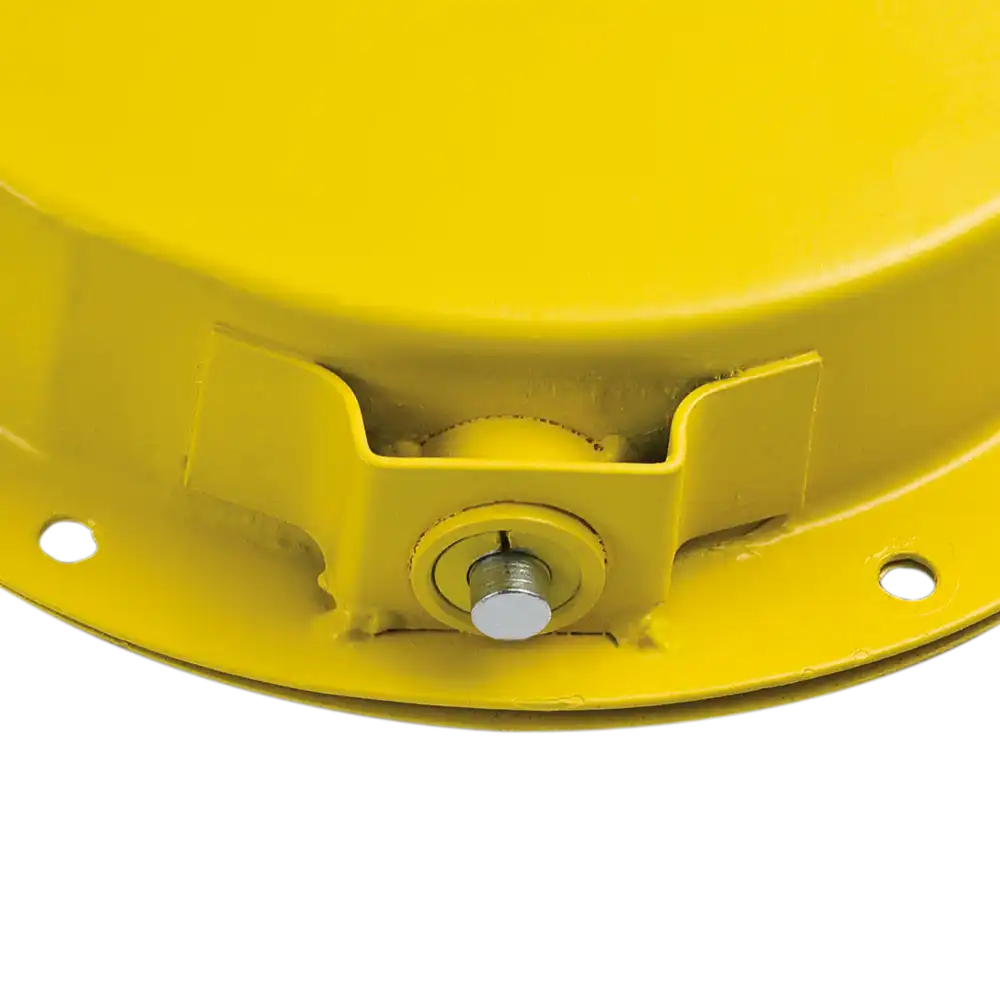

- manuelle Blockiermöglichkeit der Seiltrommel
- Aufhängelasche für Absturzsicherung
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | A min | A max | B | C | D | E | F | G | H Ø | I | J | K | L Ø | M | N | O | P | Q | R | S | T | U | Gewicht kg |
GAE015 | 9 - 15 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 55 | 30 | 115 | 107-147 | 180 | 130 | 8,5 |
GAE022 | 15 -22 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 55 | 30 | 115 | 107-147 | 180 | 130 | 9 |
GAE030 | 22 -30 | 445 | 2745 | 218 | 130 | 111 | 194 | 35 | 47 | 15 | 30 | 18 | 18 | 24 | 46-83 | 16 | 12 | 55 | 30 | 115 | 107-147 | 180 | 130 | 9,5 |
GAE040 | 30 - 40 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 95 | 32 | 140 | 132-172 | 208 | 130 | 12 |
GAE050 | 40 - 50 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 95 | 32 | 140 | 132-172 | 208 | 130 | 12,5 |
GAE060 | 50 - 60 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 105 | 32 | 140 | 132-172 | 218 | 130 | 13,5 |
GAE070 | 60 - 70 | 440 | 2740 | 220 | 130 | 111 | 194 | 35 | 47 | 17 | 30 | 18 | 18 | 24 | 46-83 | 16 | 14 | 105 | 32 | 140 | 132-172 | 218 | 130 | 14 |
