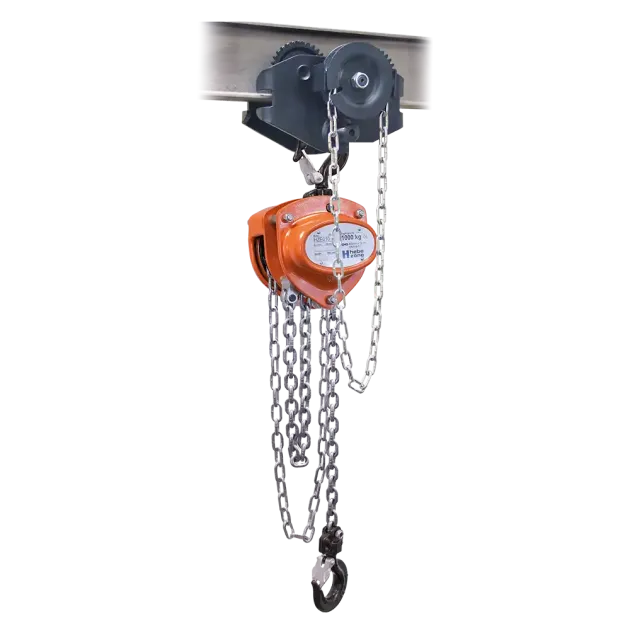

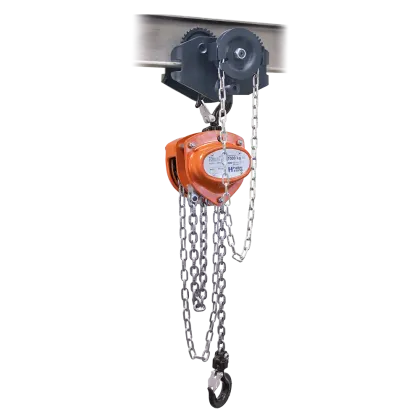

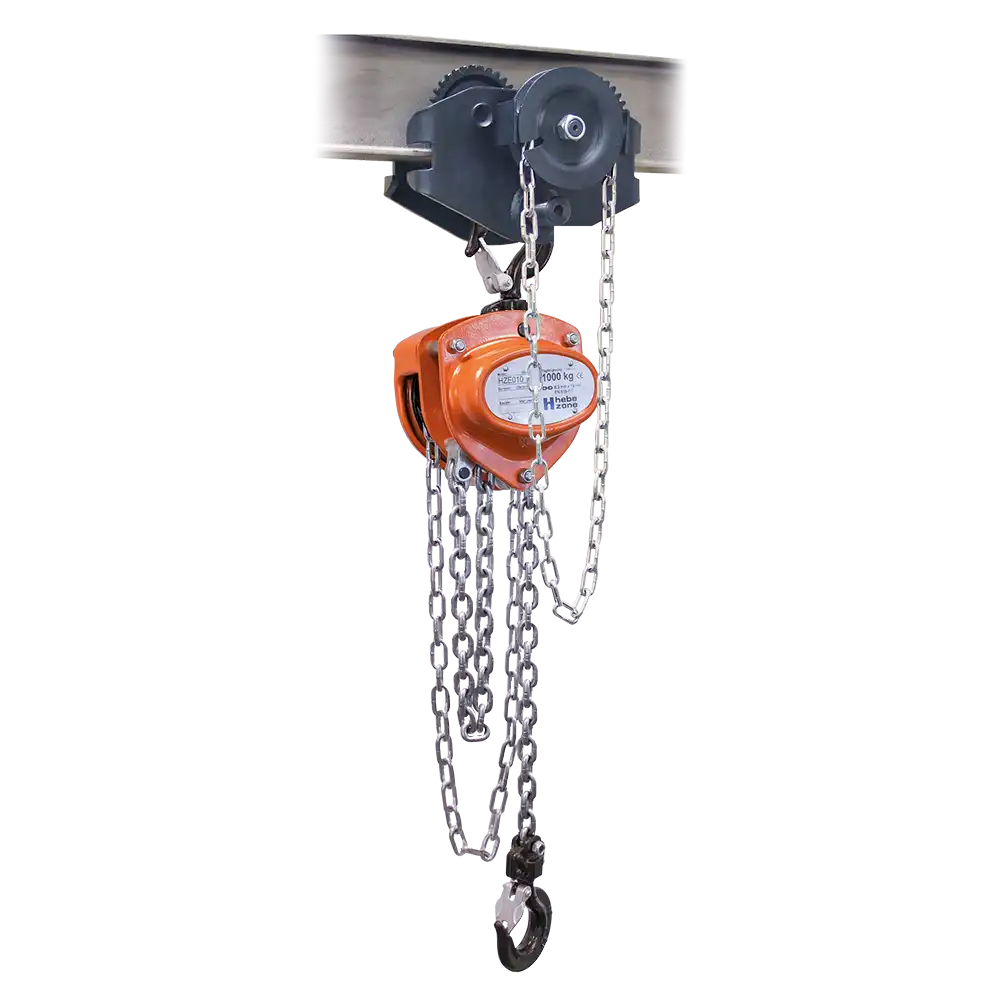

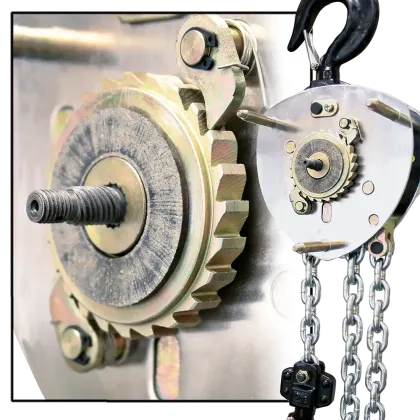

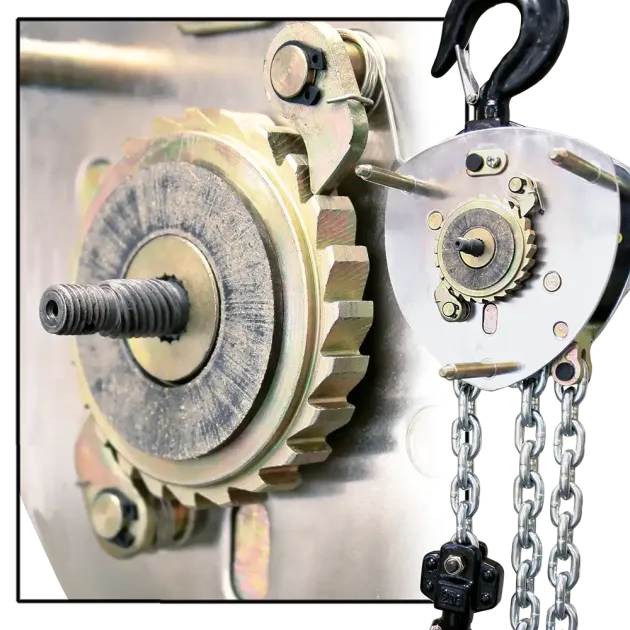

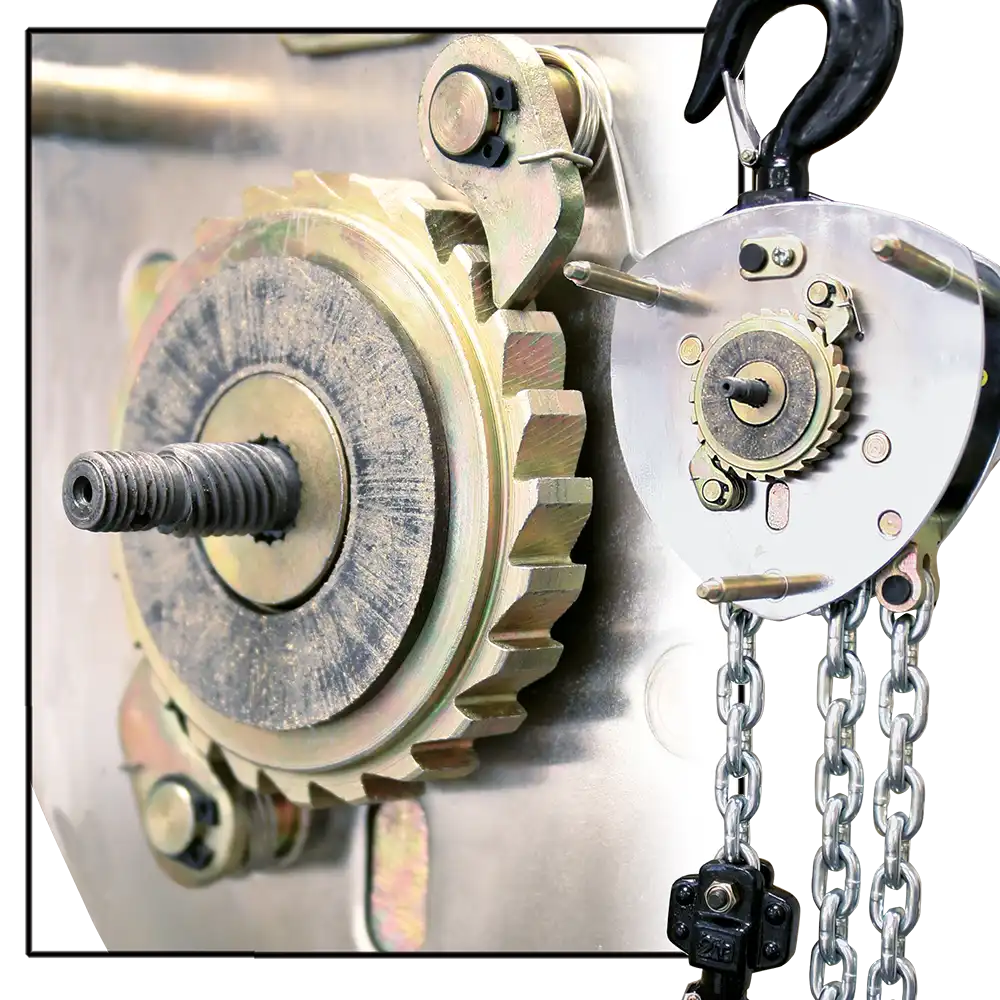

Handkettenzug-Kombi HZE mit Haspellaufkatze
- Tragfähigkeit 500 - 5000 kg
- kompakte, stabile Stahlblechbauweise
- vollständig gekapselt
- drehbarer Lasthaken

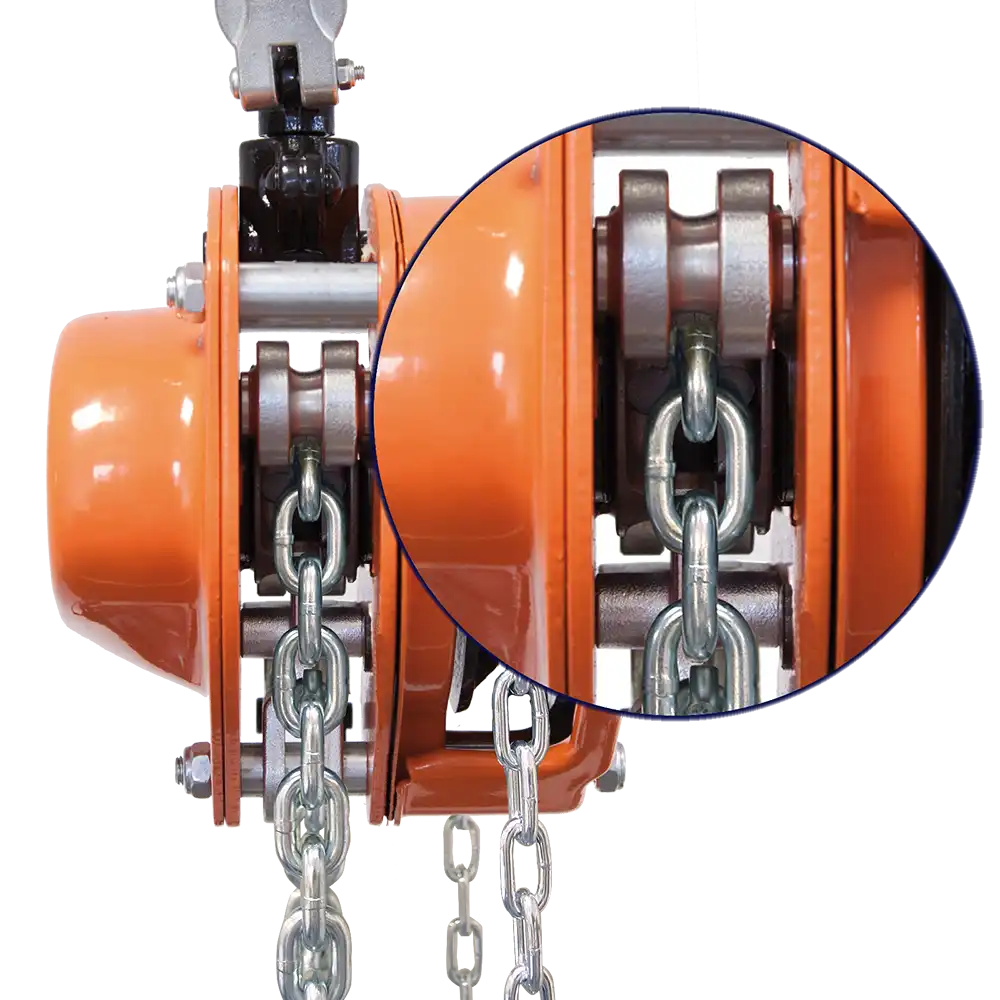

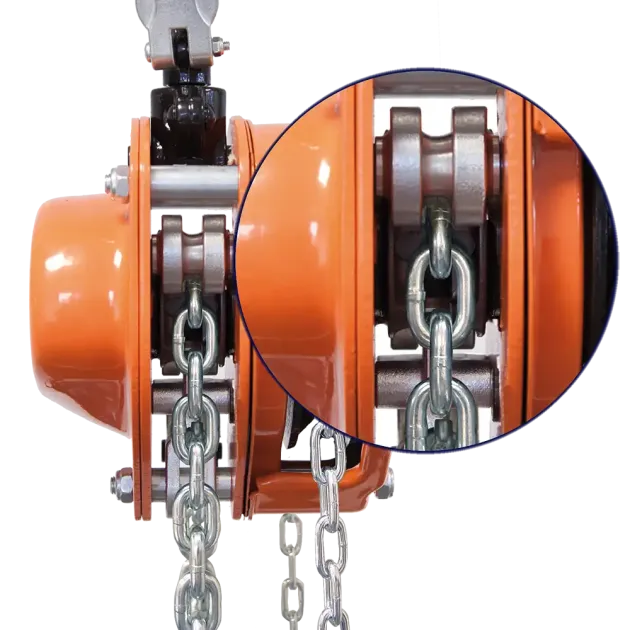

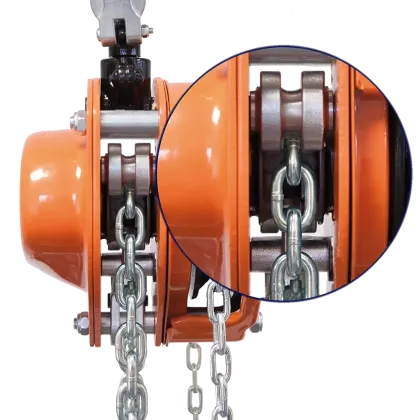

- verzinkte Lastkette
- kleine Bauhöhe
- für parallele und geneigte Flansche
- kugelgelagerte Laufrollen
- Kipp- und Absturzsicherung
- Kurvenfahrt möglich
Leistungsdaten:
Artikel | Tragfähigkeit kg | Kettenstränge | Flanschbreite mm | kleinste Bauhöhe mm | Zugkraft max. daN | Handkettenabwicklung* m | Kurvenradius** mm | Gewicht*** kg |
HZE5005 | 500 | 1 | 50-160 | 336 | 21 | 30,3 | 1250 | 23,2 |
HZE6005 | 500 | 1 | 161-280 | 336 | 21 | 30,3 | 1250 | 24,4 |
HZE5010 | 1000 | 1 | 50-160 | 381 | 29 | 44,4 | 1250 | 26,3 |
HZE6010 | 1000 | 1 | 161-280 | 381 | 29 | 44,4 | 1250 | 27,5 |
HZE5020 | 2000 | 1 | 64-180 | 448 | 36 | 71,1 | 1800 | 45,1 |
HZE6020 | 2000 | 1 | 181-300 | 448 | 36 | 71,1 | 1800 | 47,2 |
HZE5030 | 3000 | 1 | 74-180 | 513 | 41 | 92,8 | 2200 | 68,1 |
HZE6030 | 3000 | 1 | 181-300 | 513 | 41 | 92,8 | 2200 | 71,1 |
HZE5050 | 5000 | 2 | 82-180 | 707 | 40 | 169,4 | 2500 | 93 |
HZE6050 | 5000 | 2 | 181-300 | 707 | 40 | 169,4 | 2500 | 96,7 |
* pro Meter Lastkettenhub
** kleinster innerer Kurvenradius
*** bei Hub 3 m

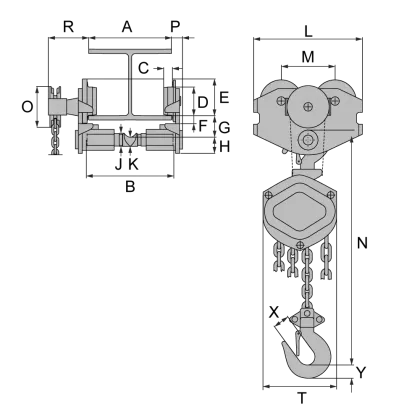

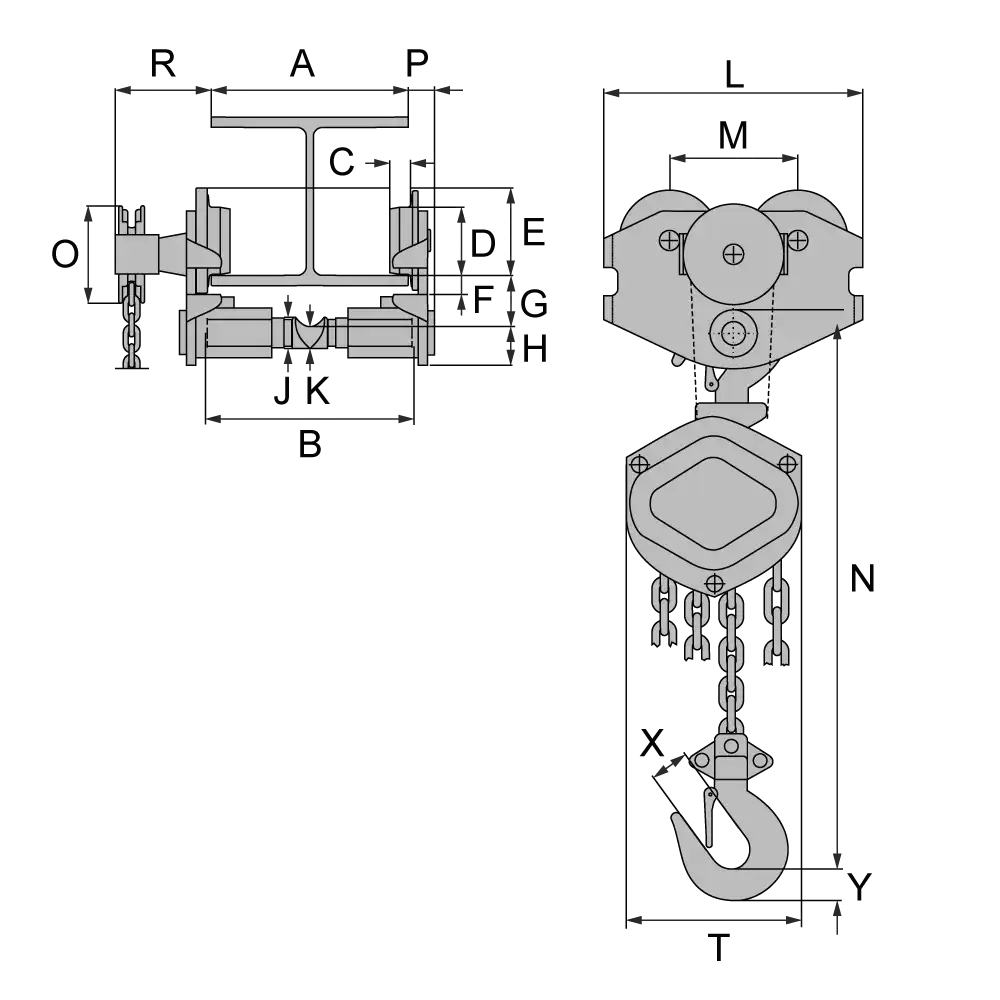

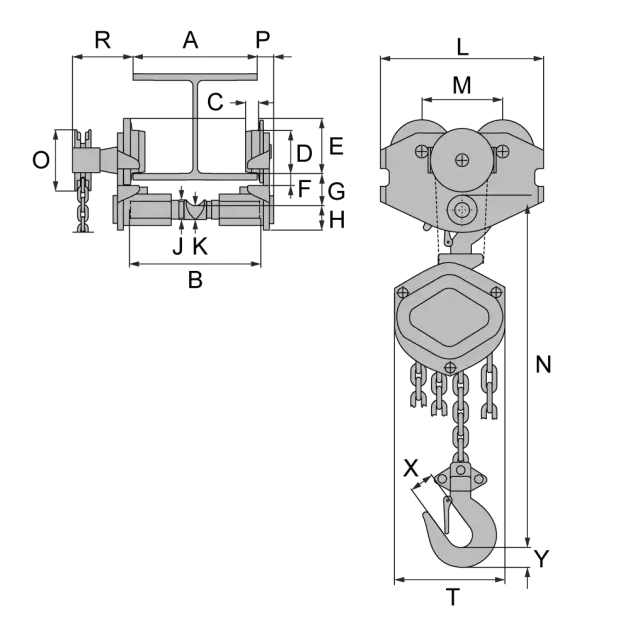

Abmessungen [mm]:
Artikel | A | B | C | Ø D | E | F | G | H | Ø J | Ø K | L | M | N min. | Ø O | P | R | T | X | Y |
HZE5005 | 50-160 | 212 | 20 | 70 | 88 | 20 | 56 | 35 | 32 | 19 | 264 | 130 | 280 | 100 | 24 | 104 | 130 | 22 | 19,3 |
HZE6005 | 161-280 | 212 | 20 | 70 | 88 | 20 | 56 | 35 | 32 | 19 | 264 | 130 | 280 | 100 | 24 | 104 | 130 | 22 | 19,3 |
HZE5010 | 50-160 | 212 | 20 | 70 | 88 | 20 | 51 | 40 | 32 | 24 | 264 | 130 | 330 | 100 | 24 | 104 | 150 | 26 | 25,1 |
HZE6010 | 161-280 | 212 | 20 | 70 | 88 | 20 | 51 | 40 | 32 | 24 | 264 | 130 | 330 | 100 | 24 | 104 | 150 | 26 | 25,1 |
HZE5020 | 64-180 | 248 | 24 | 100 | 120 | 24 | 63 | 51 | 40 | 32 | 335 | 165 | 385 | 100 | 31 | 118 | 185 | 35 | 33,4 |
HZE6020 | 181-300 | 248 | 24 | 100 | 120 | 24 | 63 | 51 | 40 | 32 | 335 | 165 | 385 | 100 | 31 | 118 | 185 | 35 | 33,4 |
HZE5030 | 74-180 | 262 | 28 | 114 | 137 | 30 | 78 | 57 | 46 | 35 | 380 | 180 | 435 | 165 | 37 | 130 | 232,6 | 37 | 39,2 |
HZE6030 | 181-300 | 262 | 28 | 114 | 137 | 30 | 78 | 57 | 46 | 35 | 380 | 180 | 435 | 165 | 37 | 130 | 232,6 | 37 | 39,2 |
HZE5050 | 82-180 | 270 | 34 | 140 | 166 | 32 | 92 | 64 | 56 | 42 | 437 | 215 | 615 | 205 | 41 | 132 | 255 | 43 | 44,5 |
HZE6050 | 181-300 | 270 | 34 | 140 | 166 | 32 | 92 | 64 | 56 | 42 | 437 | 215 | 615 | 205 | 41 | 132 | 255 | 43 | 44,5 |
