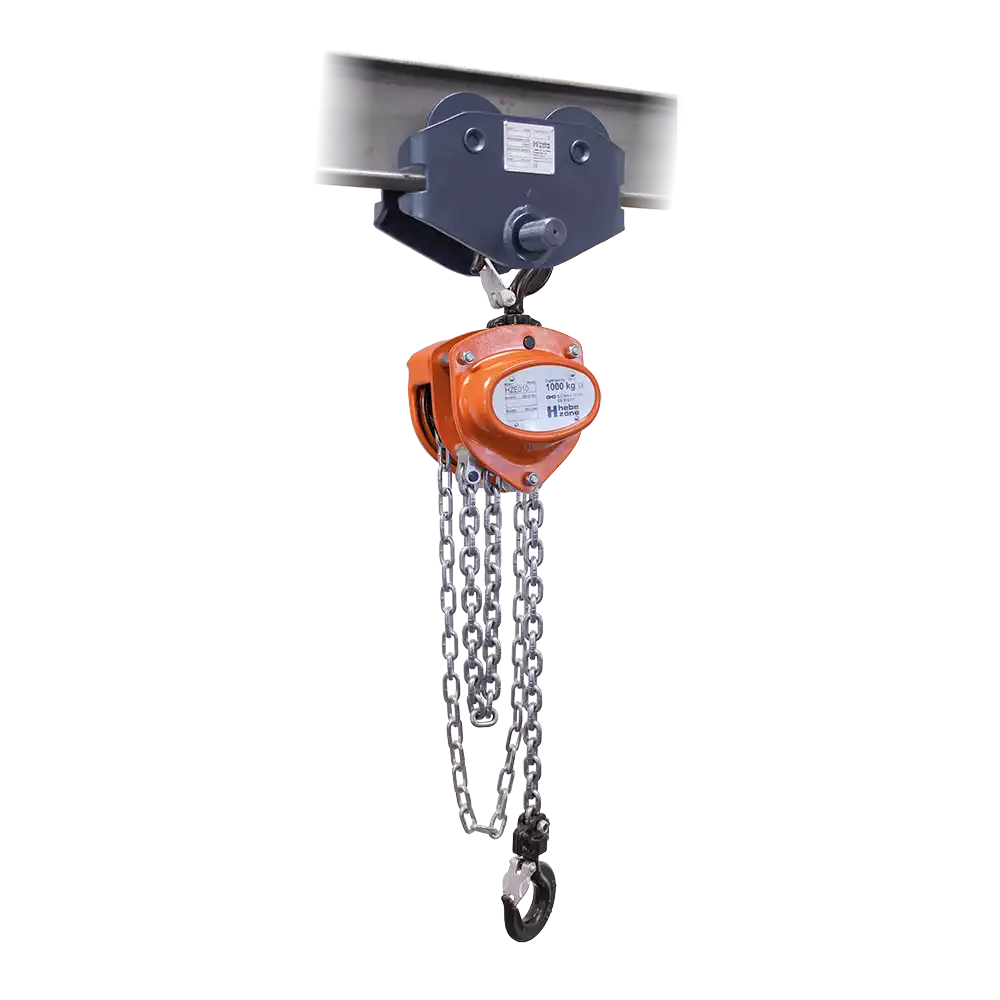

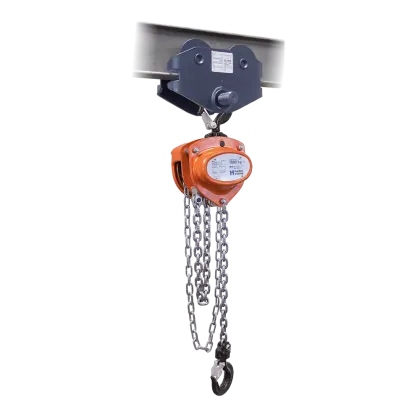

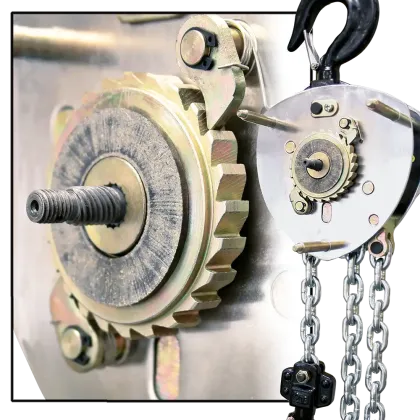

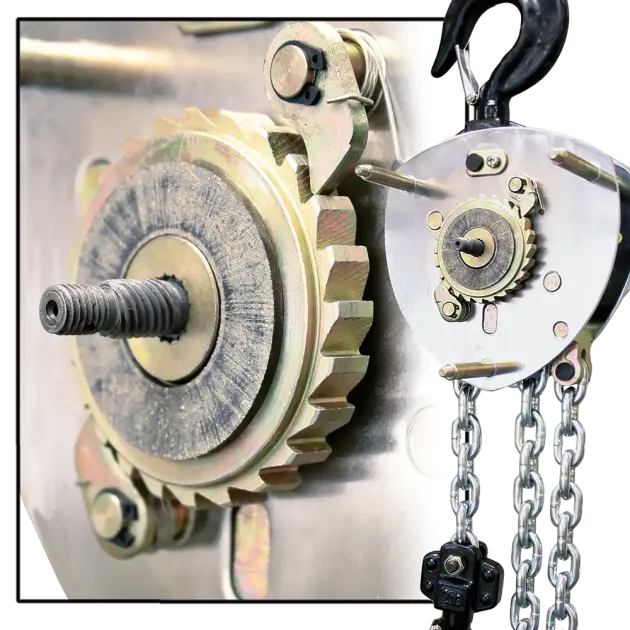

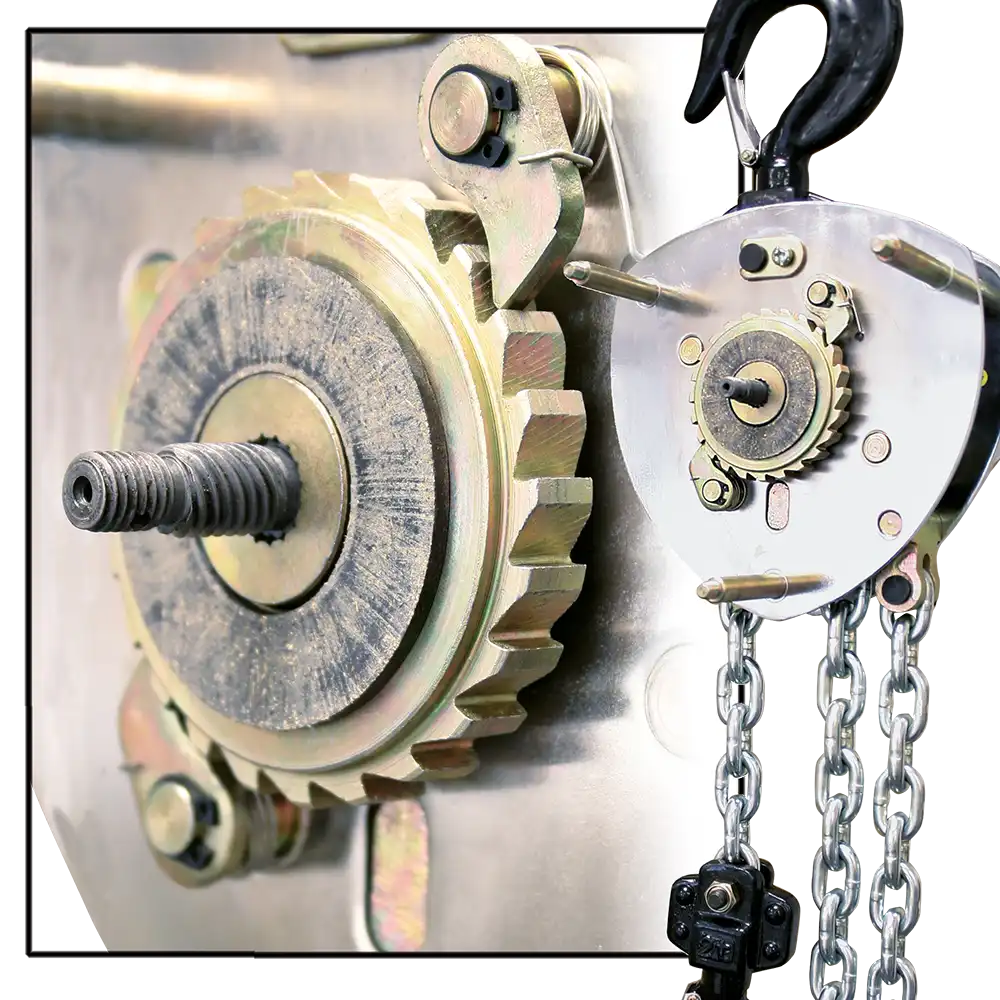

Handkettenzug-Kombi Typ HZE mit Schiebelaufkatze
- Tragfähigkeit 500 - 5000 kg
- kompakte, stabile Stahlblechbauweise
- vollständig gekapselt
- drehbarer Lasthaken

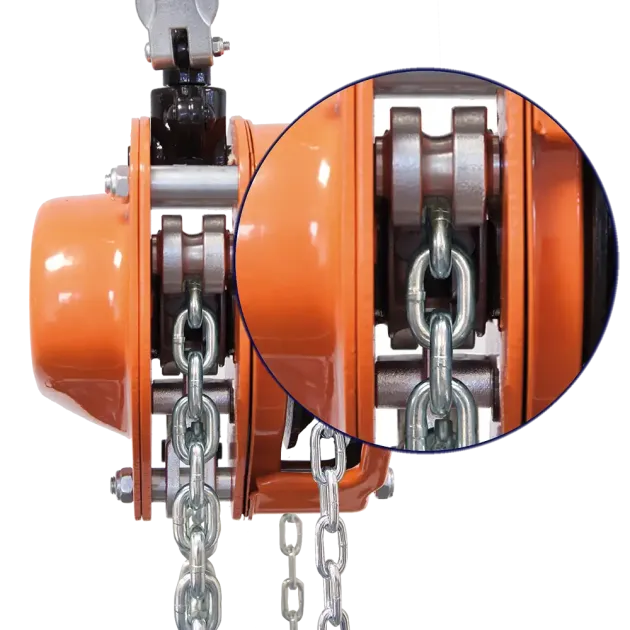

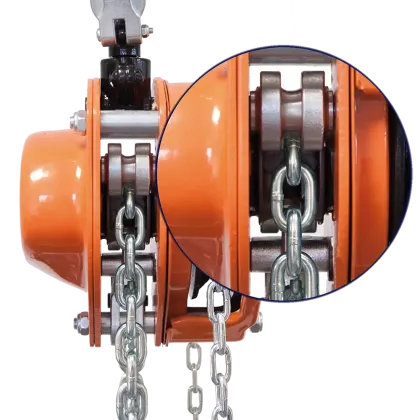

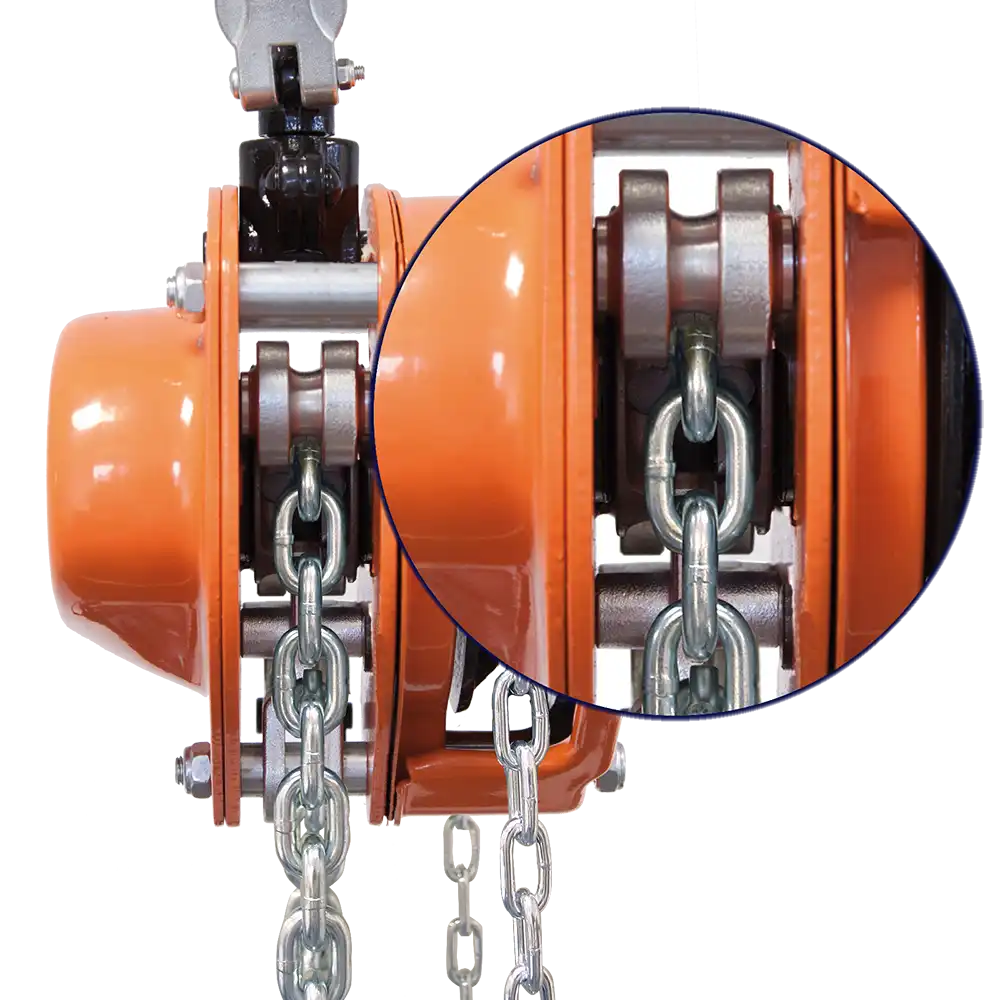

- verzinkte Lastkette
- kleine Bauhöhe
- für parallele und geneigte Flansche
- kugelgelagerte Laufrollen
- Kipp- und Absturzsicherung
- Kurvenfahrt möglich
Leistungsdaten:
Artikel | Tragfähigkeit kg | Kettenstränge | Flanschbreite mm | kleinste Bauhöhe mm | Zugkraft max. daN | Handkettenabwicklung* m | Kurvenradius** mm | Gewicht*** kg |
HZE1005 | 500 | 1 | 46-160 | 325 | 21 | 30,3 | 1000 | 14,9 |
HZE2005 | 500 | 1 | 161-280 | 325 | 21 | 30,3 | 1000 | 15,3 |
HZE1010 | 1000 | 1 | 50-160 | 381 | 29 | 44,4 | 1250 | 21,4 |
HZE2010 | 1000 | 1 | 161-280 | 381 | 29 | 44,4 | 1250 | 22,7 |
HZE1020 | 2000 | 1 | 64-180 | 448 | 36 | 71,1 | 1800 | 38,8 |
HZE2020 | 2000 | 1 | 181-300 | 448 | 36 | 71,1 | 1800 | 40,8 |
HZE1030 | 3000 | 1 | 74-180 | 513 | 41 | 92,8 | 2200 | 61,4 |
HZE2030 | 3000 | 1 | 181-300 | 513 | 41 | 92,8 | 2200 | 63,9 |
HZE1050 | 5000 | 2 | 82-180 | 707 | 40 | 169,4 | 2500 | 91,3 |
HZE2050 | 5000 | 2 | 181-300 | 707 | 40 | 169,4 | 2500 | 94,3 |
* pro Meter Lastkettenhub
** kleinster innerer Kurvenradius
*** bei Hub 3 m

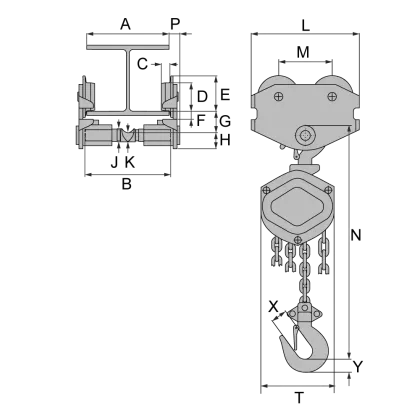

Abmessungen [mm]:
Artikel | A | B | C | Ø D | E | F | G | H | Ø J | Ø K | L | M | N min. | P | T | X | Y |
HZE1005 | 46-160 | 208 | 18 | 62 | 77 | 18 | 45 | 33 | 25 | 19 | 216 | 100 | 280 | 24 | 130 | 22 | 19,3 |
HZE2005 | 161-280 | 208 | 18 | 62 | 77 | 18 | 45 | 33 | 25 | 19 | 216 | 100 | 280 | 24 | 130 | 22 | 19,3 |
HZE1010 | 50-160 | 212 | 20 | 70 | 85 | 20 | 51 | 40 | 32 | 24 | 264 | 130 | 330 | 26 | 150 | 26 | 25,1 |
HZE2010 | 161-280 | 212 | 20 | 70 | 85 | 20 | 51 | 40 | 32 | 24 | 264 | 130 | 330 | 26 | 150 | 26 | 25,1 |
HZE1020 | 64-180 | 248 | 24 | 100 | 118 | 24 | 63 | 51 | 40 | 32 | 345 | 165 | 385 | 30 | 185 | 35 | 33,4 |
HZE2020 | 181-300 | 248 | 24 | 100 | 118 | 24 | 63 | 51 | 40 | 32 | 345 | 165 | 385 | 30 | 185 | 35 | 33,4 |
HZE1030 | 74-180 | 262 | 28 | 114 | 137 | 28 | 78 | 57 | 46 | 35 | 384 | 180 | 435 | 35 | 232,6 | 37 | 39,2 |
HZE2030 | 181-300 | 262 | 28 | 114 | 137 | 28 | 78 | 57 | 46 | 35 | 384 | 180 | 435 | 35 | 232,6 | 37 | 39,2 |
HZE1050 | 82-180 | 270 | 34 | 140 | 165 | 34 | 92 | 64 | 56 | 42 | 455 | 215 | 615 | 40 | 255 | 43 | 44,5 |
HZE2050 | 181-300 | 270 | 34 | 140 | 165 | 34 | 92 | 64 | 56 | 42 | 455 | 215 | 615 | 40 | 255 | 43 | 44,5 |
