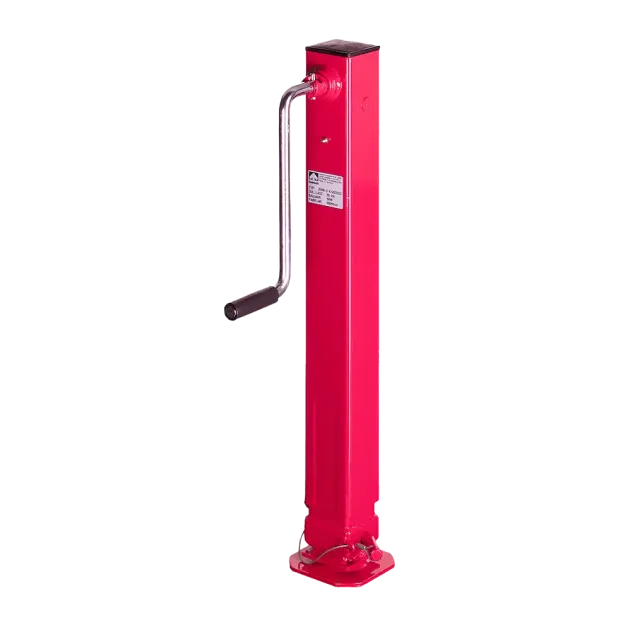

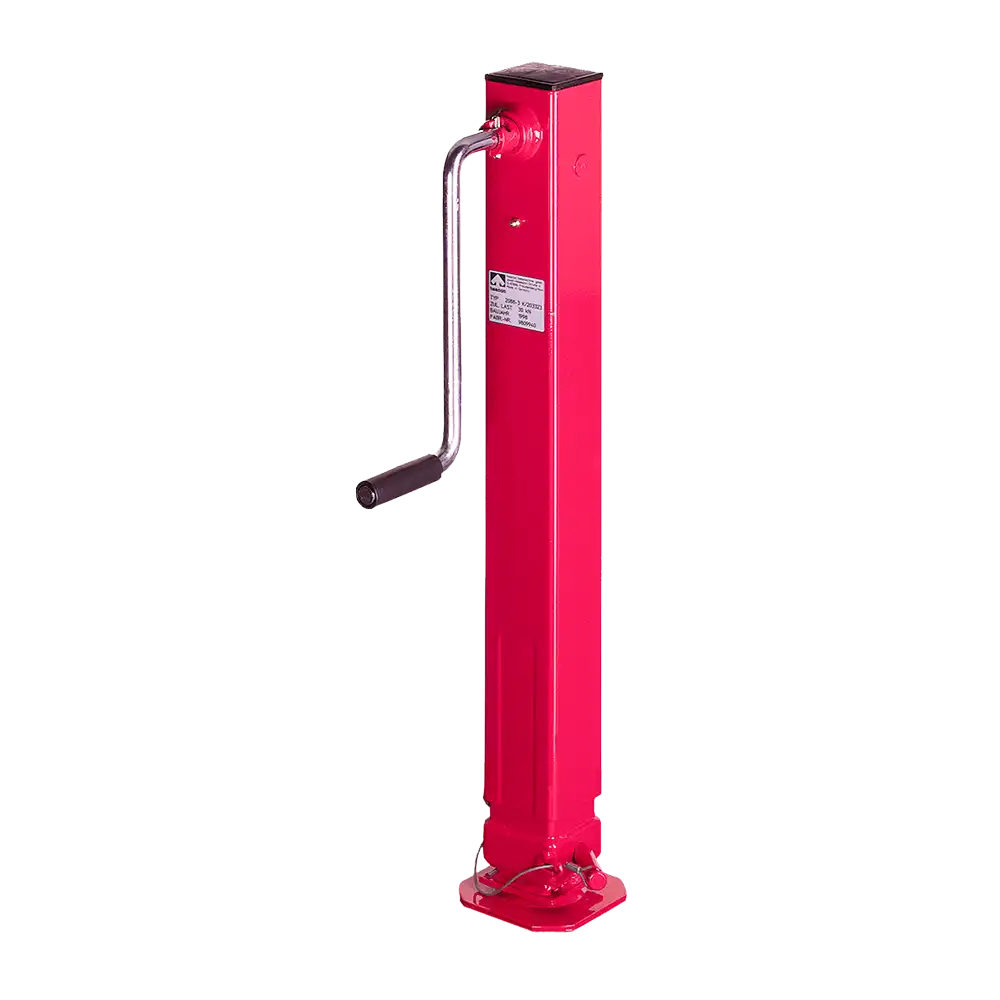

Handkurbelwinde mit verstellbarer Bauhöhe Typ ZWS
- Tragfähigkeit 500 - 3000 kg
- Bauhöhe durch Abstecken einstellbar
- wartungsfreies Kegelradgetriebe
- selbstsicherndes Trapezgewinde
- abnehmbare Handkurbel
Abmessungen [mm]:
Artikel | Tragfähigkeit | Spindel- | A | B | C | D | E | F | G | H min. | L | M | N | Bolzen | Kurbelkraft | Hubweg | Gewicht |
ZWS005 | 500 | 300 | 40 | 40 | 156 | 36 | 175 | 59,0 | 8 | 550 | 4 x 50 | 60 | 70 | 200 | 14 | 3,0 | 4,5 |
ZWS010 | 1000 | 300 | 60 | 60 | 135 | 45 | 195 | 38,0 | 5 | 585 | 6 x 50 | 100 | 100 | 300 | 14 | 1,9 | 7,5 |
ZWS030 | 3000 | 350 | 80 | 80 | 217 | 45 | 315 | 90,0 | 6 | 720 | 5 x 60 | 130 | 130 | 300 | 26 | 2,2 | 21,0 |
* pro Kurbelumdrehung
