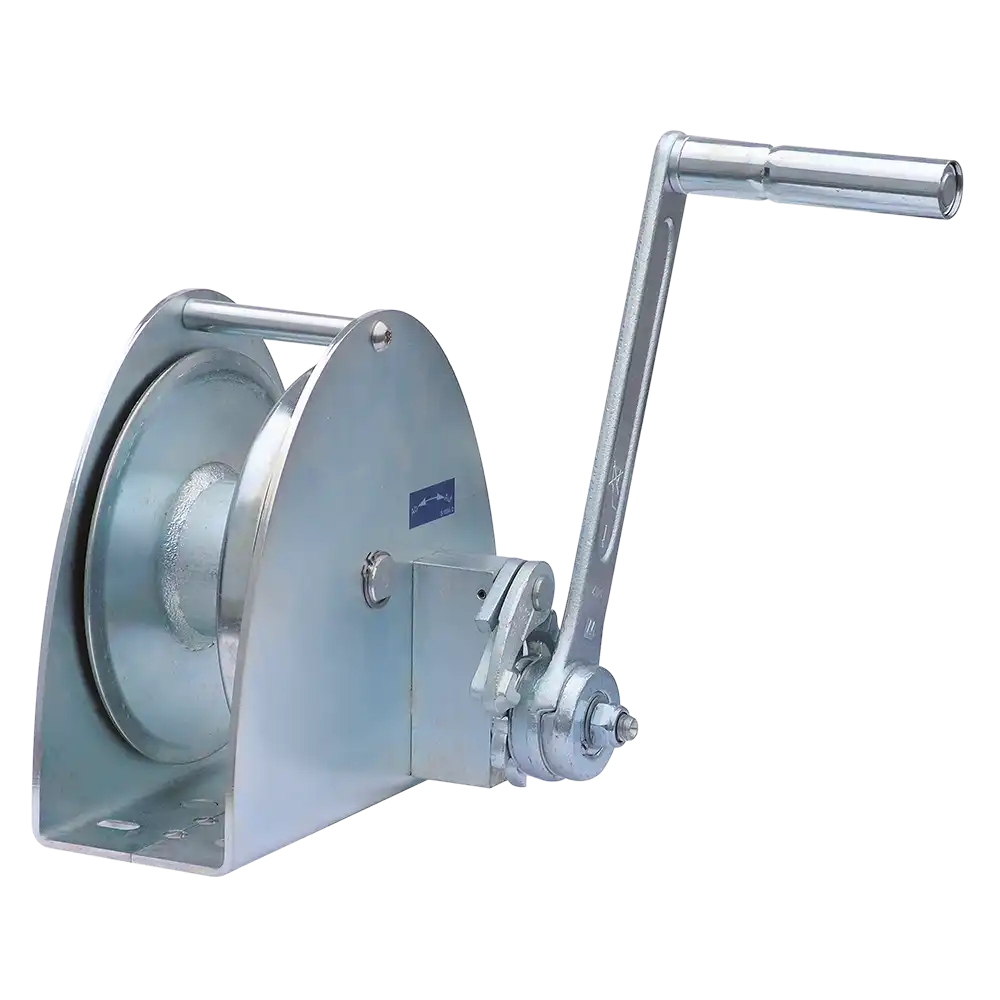

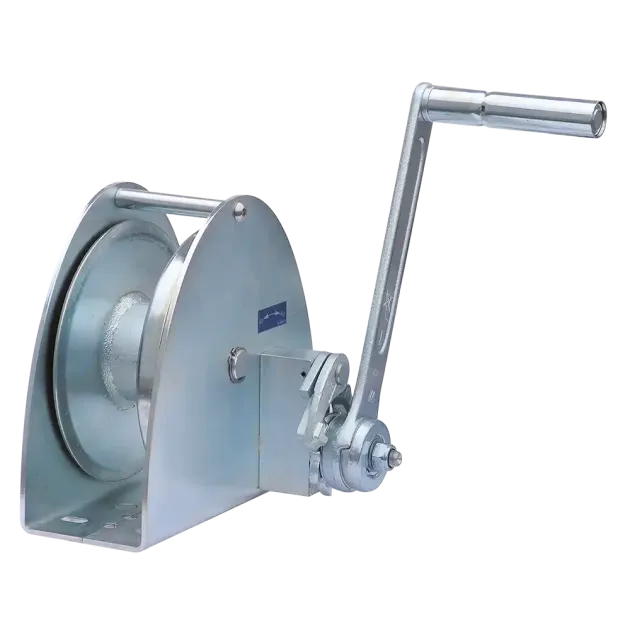

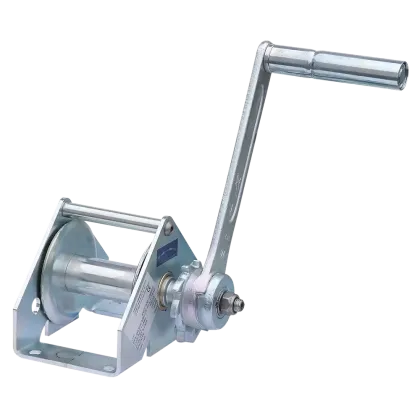

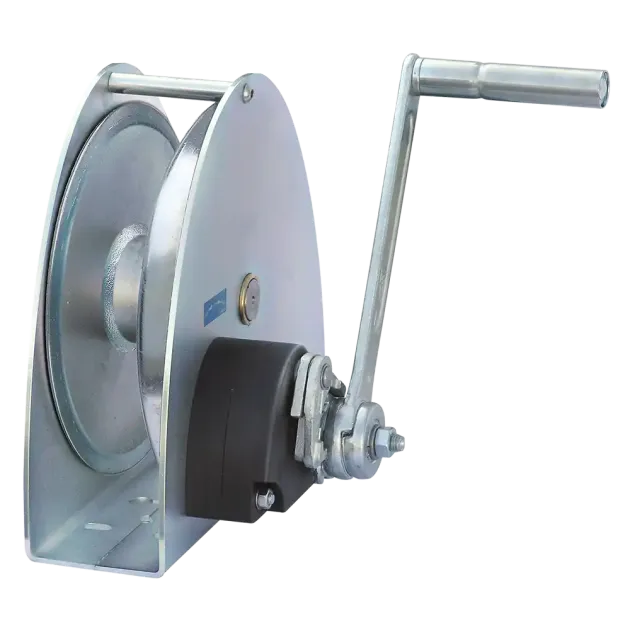

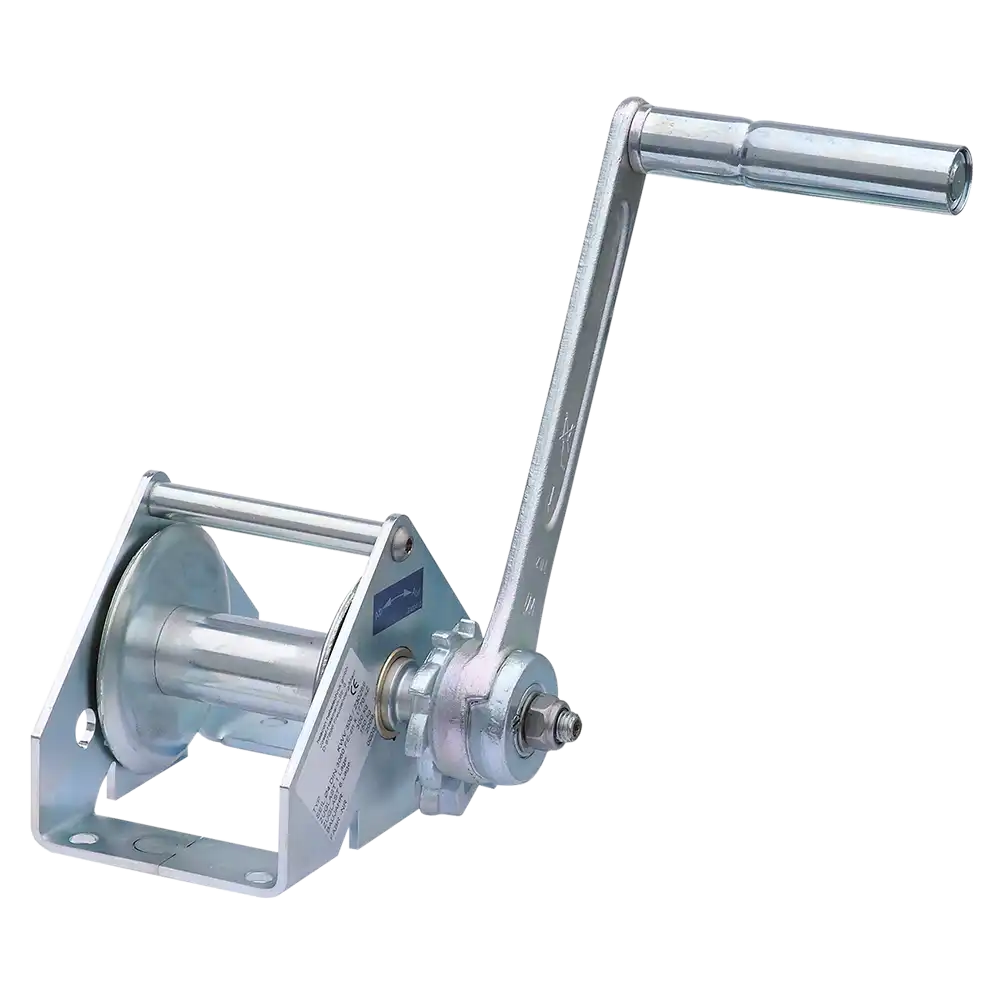

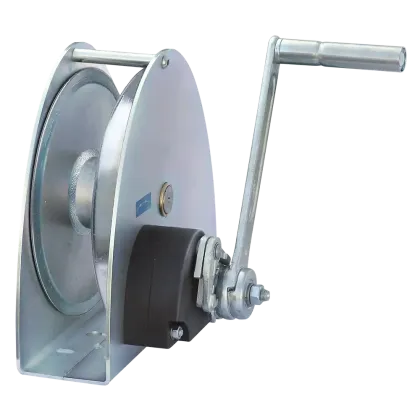

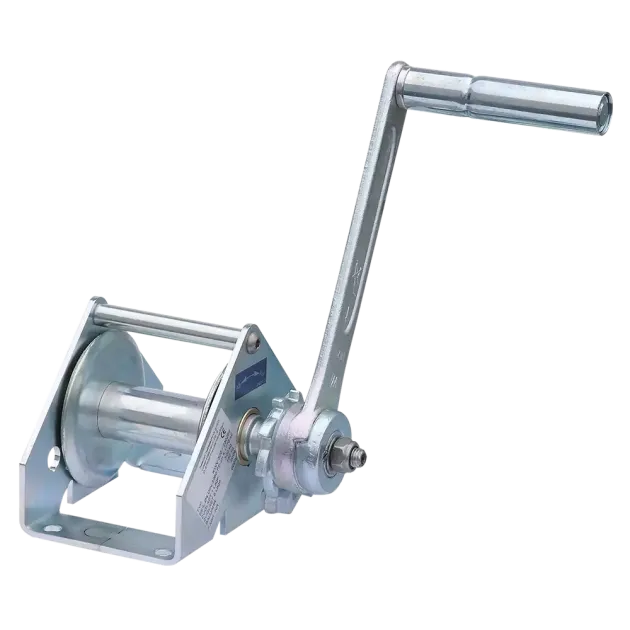

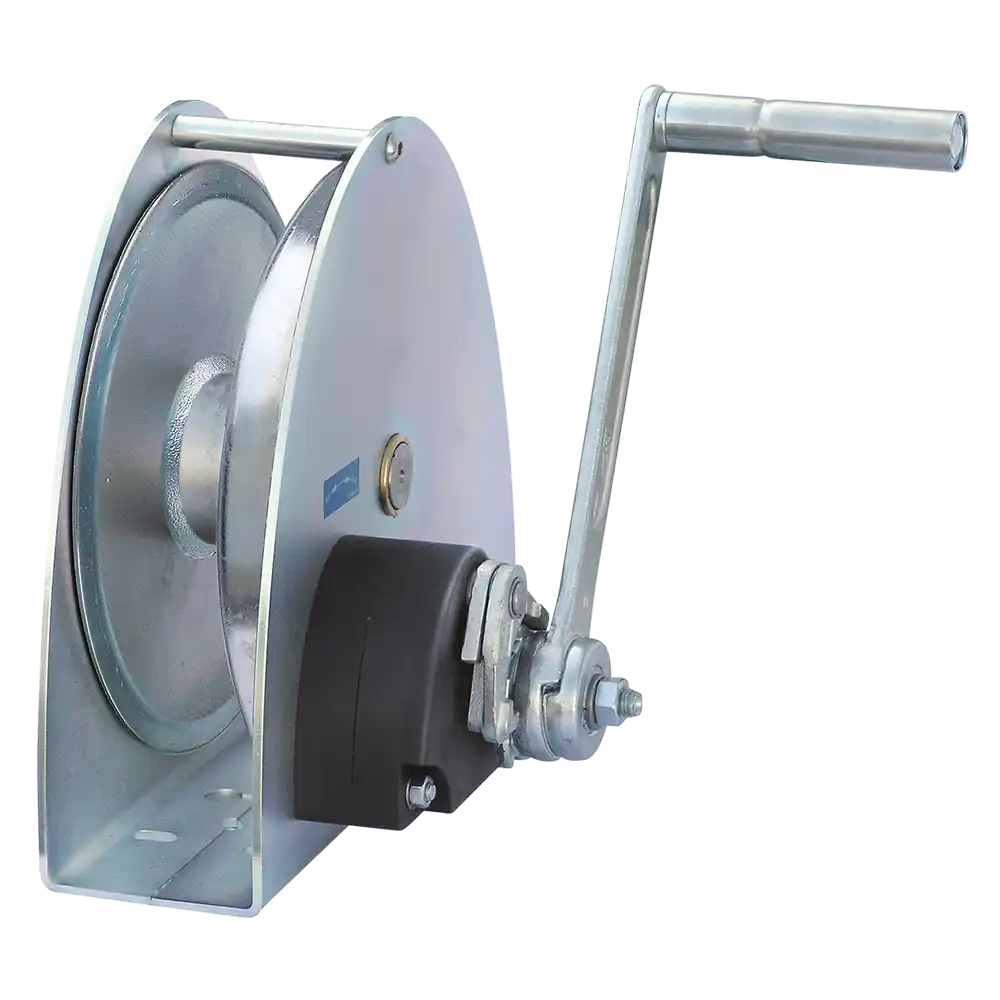

Handseilwinde HSB
- Tragfähigkeit 300 - 1250 kg
- verzinkt oder in Edelstahl
- feste, verstell- oder abnehmbare Kurbel
- zuverlässige Lastdruckbremse
- einfache Befestigung
- große Seilaufnahme
- Kurbelgriff klappbar
Leistungsdaten:
Artikel | Seilzugkraft | Seilzugkraft | Seil | Seilauf- | Seil- | Kurbelkraft | Gewicht |
HSB30300 | 300 | 150 | 4 | 22 | 126 | 27 | 4,0 |
HSB30650 | 650 | 330 | 6 | 23 | 39 | 24 | 9,0 |
HSB31250 | 1250 | 490 | 8 | 28,5 | 16 | 24 | 16,0 |
HSB3A0300 | 300 | 150 | 4 | 22 | 126 | 27 | 4,0 |
HSB3A0650 | 650 | 330 | 6 | 23 | 39 | 24 | 9,0 |
HSB3A1250 | 1250 | 490 | 8 | 28,5 | 16 | 24 | 16,0 |
HSB3C0300 | 300 | 150 | 4 | 22 | 126 | 27 | 4,0 |
HSB3C0650 | 650 | 330 | 6 | 23 | 39 | 24 | 9,0 |
HSB3C1250 | 1250 | 490 | 8 | 28,5 | 16 | 24 | 16,0 |
HSB40250 | 250 | 125 | 4 | 22 | 126 | 22 | 4,0 |
HSB40650 | 650 | 340 | 7 | 16 | 39 | 24 | 9,3 |
HSB41000 | 1000 | 390 | 8 | 28,5 | 16 | 20 | 16,0 |
HSB4C0250 | 250 | 125 | 4 | 22 | 126 | 22 | 4,0 |
HSB4C0650 | 650 | 340 | 7 | 16 | 39 | 24 | 9,3 |
* je Kurbelumdrehung erste/letzte Seillage
Abmessungen [mm]:
Artikel | A | B | C | D | E | F Ø | G Ø | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X |
HSB30300 | 123 | 30 | 55 | -- | -- | 98 | 36 | -- | 80 | 53 | 142 | 250 | 107 | -- | -- | -- | -- | -- | -- | 11 | 150 | -- | 74 | 170 |
HSB30650 | 219 | 30 | 42 | 46 | 105 | 183 | 70 | 209 | 62 | 91 | 142 | 250 | 98 | 60 | 33 | 25 | 20 | 38 | 20 | 10,5 | 155 | 27 | 50 | 214 |
HSB31250 | 274,5 | 30 | 104 | 40 | 132,5 | 250 | 75 | 223 | 60 | min.116 | 142 | 250 | 98 | 40 | 53 | 25 | 24 | 30 | 24 | 10,5 | 155 | 27 | 50 | 275 |
HSB3A0300 | 123 | 30 | 55 | -- | -- | 98 | 36 | -- | 80 | 53 | 142 | 250 | 107 | -- | -- | -- | -- | -- | -- | 11 | 150 | -- | 74 | 170 |
HSB3A0650 | 219 | 30 | 42 | 46 | 105 | 183 | 70 | 209 | 62 | 91 | 142 | 250 | 98 | 60 | 33 | 25 | 20 | 38 | 20 | 10,5 | 155 | 27 | 50 | 214 |
HSB3A1250 | 274,5 | 30 | 104 | 40 | 132,5 | 250 | 75 | 223 | 60 | min.116 | 142 | 250 | 98 | 40 | 53 | 25 | 24 | 30 | 24 | 10,5 | 155 | 27 | 50 | 275 |
HSB3C0300 | 123 | 30 | 55 | -- | -- | 98 | 36 | -- | 80 | 53 | 142 | 250 | 107 | -- | -- | -- | -- | -- | -- | 11 | 150 | -- | 74 | 170 |
HSB3C0650 | 219 | 30 | 42 | 46 | 105 | 183 | 70 | 209 | 62 | 91 | 142 | 250 | 98 | 60 | 33 | 25 | 20 | 38 | 20 | 10,5 | 155 | 27 | 50 | 214 |
HSB3C1250 | 274,5 | 30 | 104 | 40 | 132,5 | 250 | 75 | 223 | 60 | min.116 | 142 | 250 | 98 | 40 | 53 | 25 | 24 | 30 | 24 | 10,5 | 155 | 27 | 50 | 275 |
HSB40250 | 123 | 35 | 55 | -- | -- | 98 | 36 | -- | 80 | 85,5 | 135 | 250 | 107 | -- | -- | -- | -- | -- | -- | 11 | 150 | -- | 74 | 170 |
HSB40650 | 219 | 30 | 42 | 46 | 105 | 183 | 70 | 227 | 62 | 132 | 135 | 250 | 98 | 60 | 33 | 25 | 20 | 38 | 20 | 10,5 | 155 | 27 | 50 | 214 |
HSB41000 | 295 | 35 | 66 | 40 | 142,5 | 250 | 75 | 227 | 60 | min.104 | 139 | 250 | 98 | 40 | 53 | 25 | 24 | 30 | 24 | 10,5 | 156 | 20 | 50 | 320 |
HSB4C0250 | 123 | 35 | 55 | -- | -- | 98 | 36 | -- | 80 | 85,5 | 135 | 250 | 107 | -- | -- | -- | -- | -- | -- | 11 | 150 | -- | 74 | 170 |
HSB4C0650 | 219 | 30 | 42 | 46 | 105 | 183 | 70 | 227 | 62 | 132 | 135 | 250 | 98 | 60 | 33 | 25 | 20 | 38 | 20 | 10,5 | 155 | 27 | 50 | 214 |
