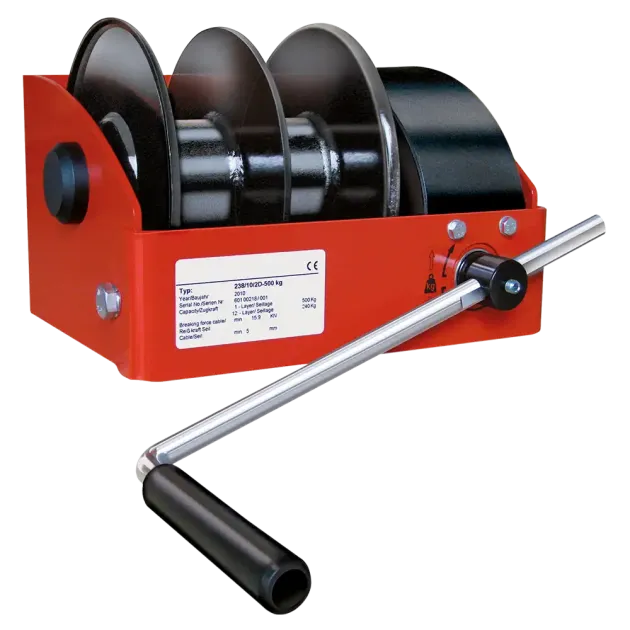

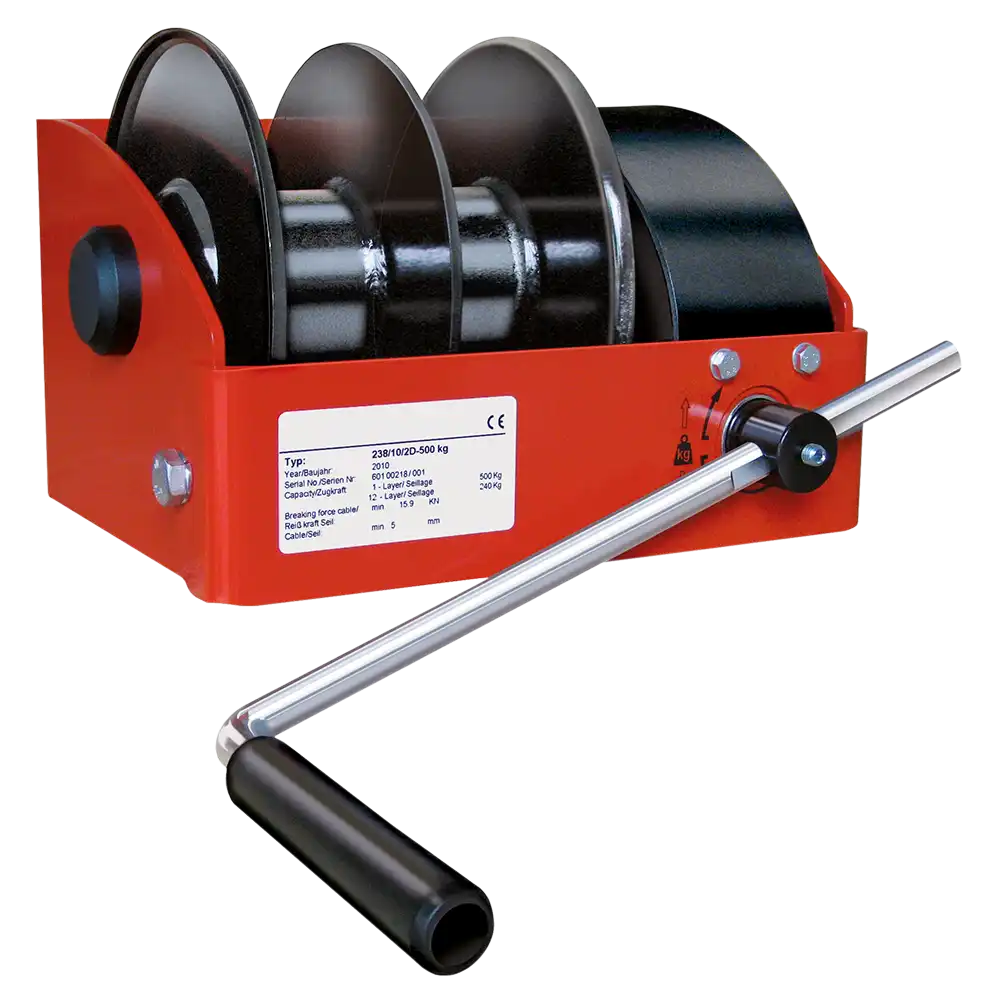

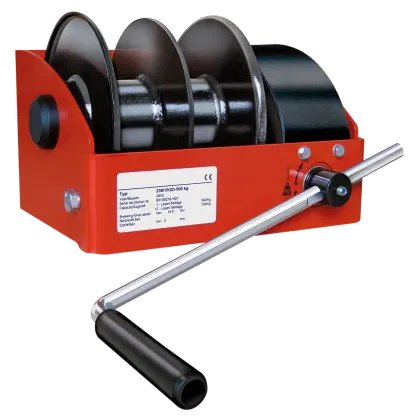

Handseilwinde HST86
- Tragfähigkeit 2x125 - 2x2500 kg
- 2 Seilbefestigungen
- Wandmontage
- Seilabgang oben oder unten
- rückschlagfreie Handkurbel
- Handkurbel abnehm- und verstellbar
- selbsttätig wirkende Lastdruckbremse
- 2 Geschwindigkeiten ab 2x1000 kg
Leistungsdaten:
Artikel | Seilzugkraft | Seilzugkraft | Seil | Seilaufnahme erste Lage | Seilaufnahme maximal | Anzahl | Seil- | Kurbelkraft | Gewicht |
HST86012 | 2x125 | 2x45 | 2x3 | 2x2,0 | 2x80 | 2x16 | 17 | 6 | 13,5 |
HST86025 | 2x250 | 2x110 | 2x4 | 2x3,0 | 2x76 | 2x13 | 20 | 10 | 16,5 |
HST86050 | 2x500 | 2x265 | 2x6 | 2x3,0 | 2x55 | 2x9 | 13 | 13 | 27,5 |
HST86100 | 2x1000 | 2x525 | 2x8 | 2x3,0 | 2x60 | 2x9 | 12/6 | 22/12 | 62,0 |
HST86160 | 2x1500 | 2x785 | 2x10 | 2x4,0 | 2x70 | 2x9 | 11/6 | 27/14 | 80,0 |
HST86250 | 2x2500 | 2x1540 | 2x12 | 2x4,0 | 2x50 | 2x7 | 12/4 | 58/17 | 119,0 |
* je Kurbelumdrehung in der 1. Seillage
Abmessungen [mm]:
Artikel | A | B | C | D | E | F | G | H | K | M | O | S | T | |
HST86012 | 105 | 48 | 14 | 100 | 145 | 192 | 246 | 171 | 107 | 365 | 325 | 132 | 47 | |
HST86025 | 135 | 70 | 14 | 115 | 160 | 223 | 277 | 193 | 108 | 393 | 325 | 132 | 62 | |
HST86050 | 162 | 102 | 17 | 141 | 195 | 254 | 312 | 263 | 109 | 440 | 350 | 132 | 73 | |
HST86100 | 177 | 133 | 25 | 196 | 310 | 360 | 410 | 434 | 137 | 705 | 380 | 220 | 86 | |
HST86160 | 203 | 168 | 25 | 251 | 380 | 386 | 436 | 536 | 137 | 813 | 380 | 220 | 99 | |
HST86250 | 200 | 219 | 25 | 316 | 467 | 386 | 436 | 618 | 137 | 847 | 380 | 220 | 96 | |
