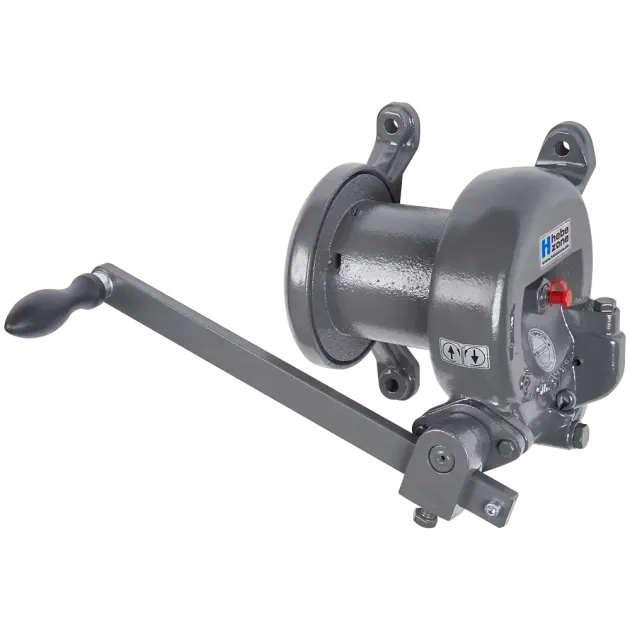

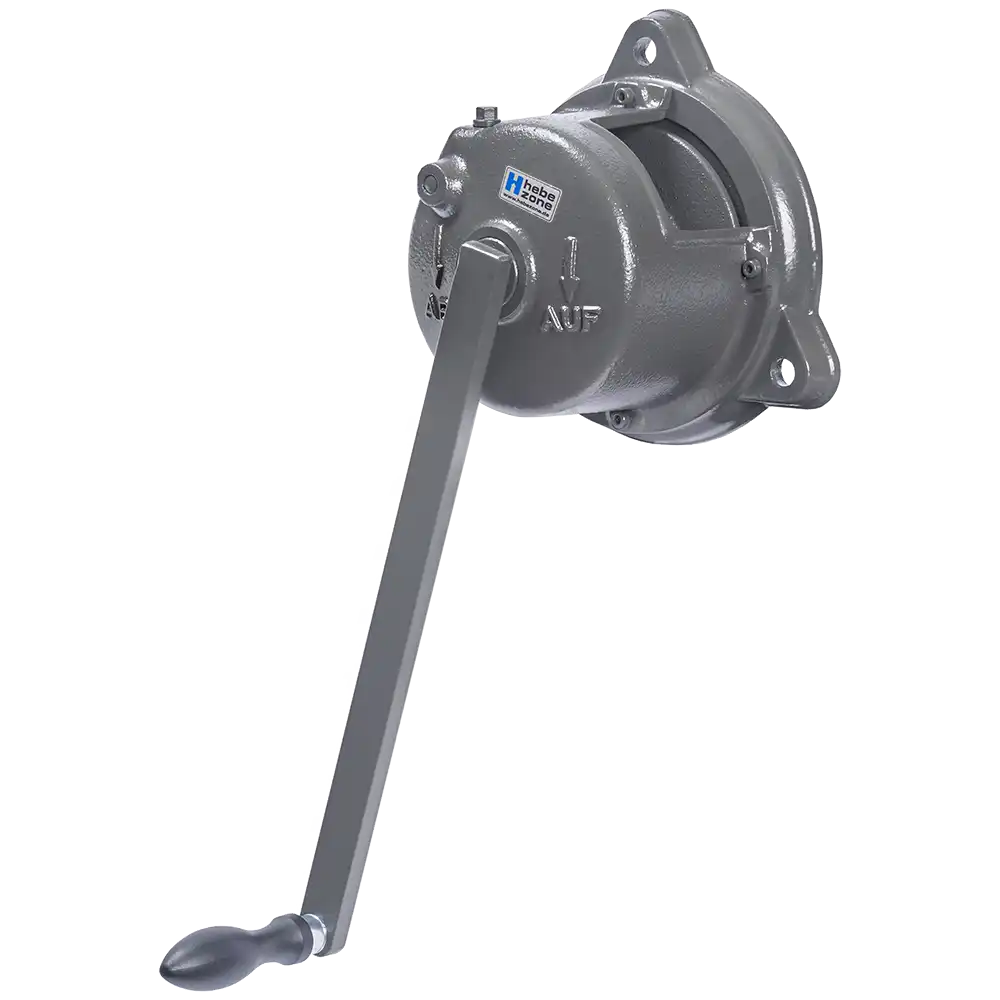

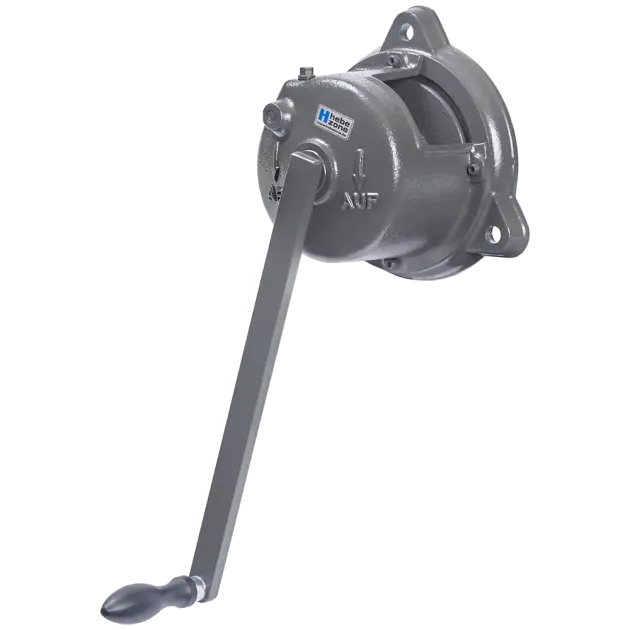

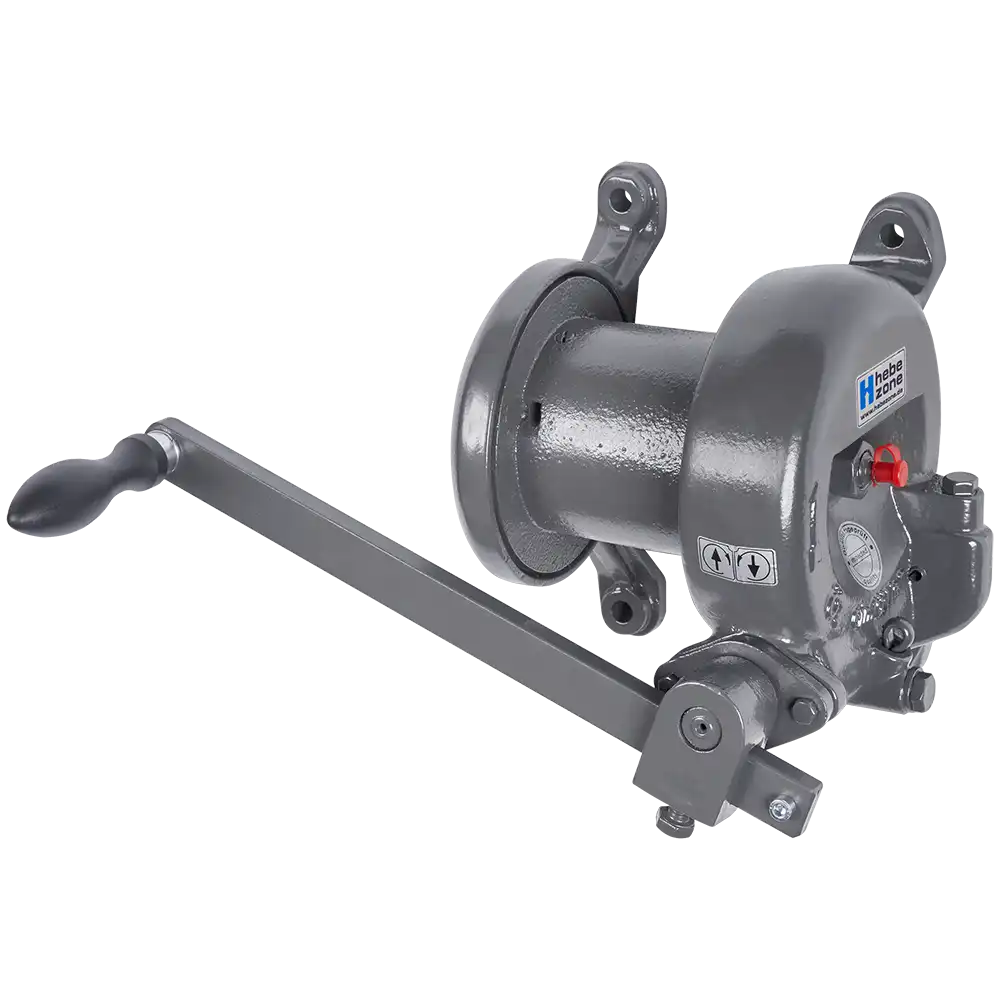

Handseilwinde HSWH
- Tragfähigkeit 63 - 750 kg
- kompakte Bauform
- Gehäuse aus Grauguss
- korrosionsbeständig
- flexible Wandmontage
- Handkurbel abnehmbar
- Lastdruckbremse
- wartungsarm
Leistungsdaten:
Artikel | Trag- | Seil | Seilauf- m | Seil- | Kurbelkraft | Gewicht |
HSWH10 | 125 | 4 | 27,3 | 210 | 14,9 | 9,0 |
HSWH20 | 250 | 5 | 11,3 | 20 | 9,2 | 12,5 |
HSWH50 | 500 | 6 | 29,1 | 26 | 14,5 | 21 |
HSWH70 | 750 | 8 | 49 | 20 | 16 | 42 |
*je Kurbelumdrehung in der 1. Seillage
Abmessungen [mm]:
Artikel | A | B | C | D | E | F | G | H | K | L |
HSWH10 | 218 | 220 | 178 | 154 | -- | 14 | 261 | -- | 350 | 108 |
HSWH20 | 219 | 237 | 137 | 205 | 94 | 12 | 313 | 96 | 295 | 108 |
HSWH50 | 282 | 290 | 190 | 250 | 138 | 14 | 479 | 125 | 440 | 238 |
HSWH70 | 350 | 390 | 243 | 330 | 182 | 20 | 573 | 150 | 440 | 238 |
