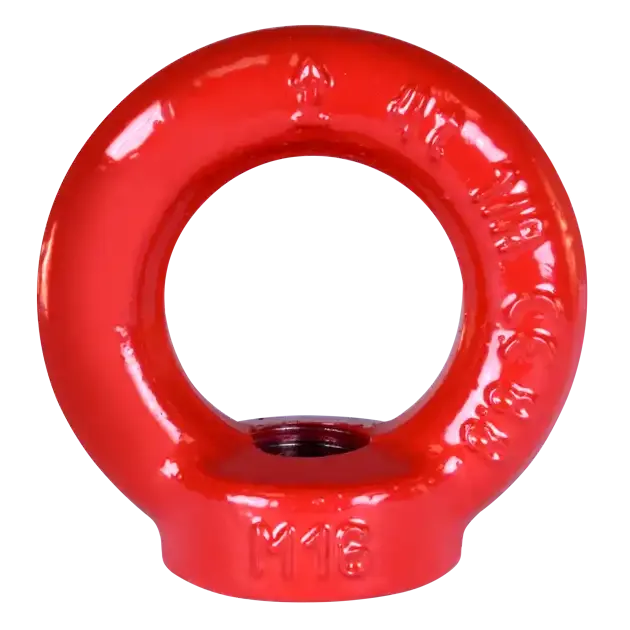

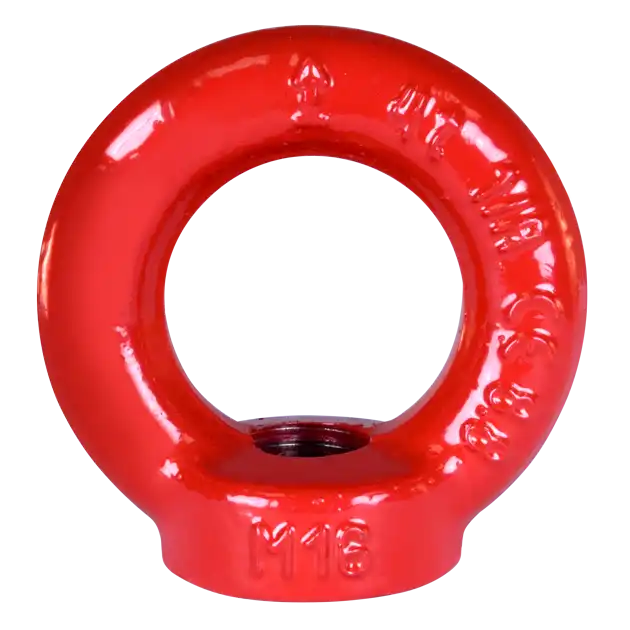

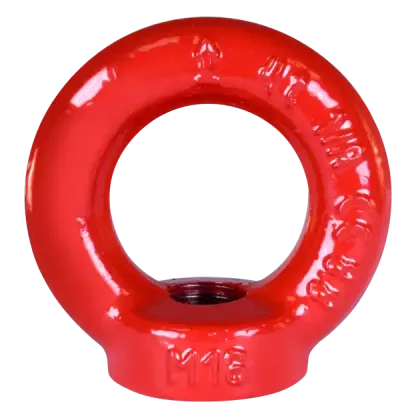

Hochfeste Ringmutter GK 8 Typ RMOB
- zum Anschlagen von Lasten
- Gewinde M6 - M30
- Tragfähigkeit 400 - 12000 kg
- Güteklasse 8

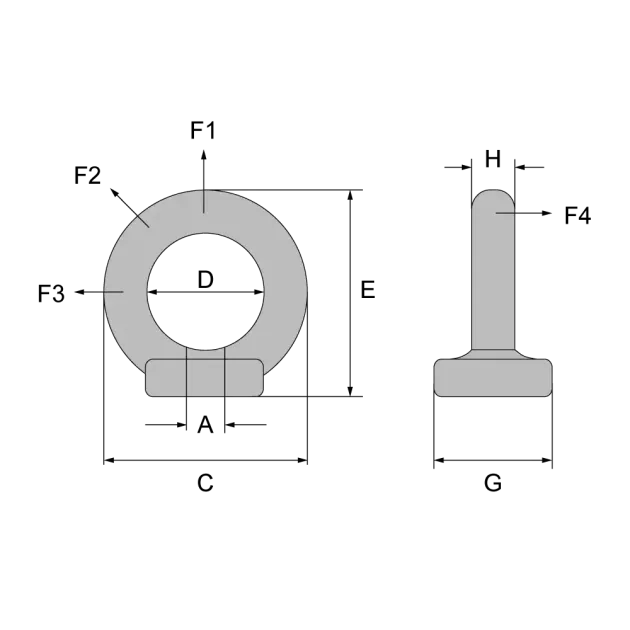

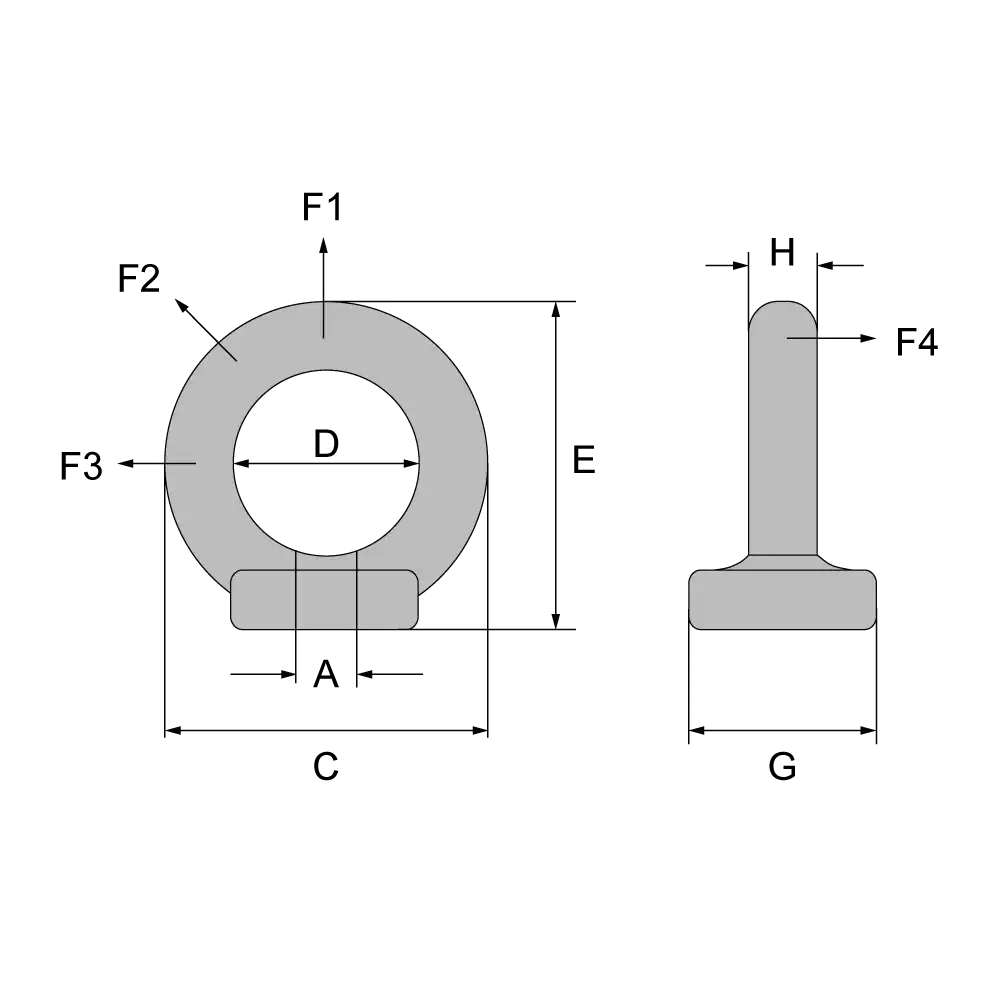

Abmessungen [mm]:
Artikel | Gewinde | C | D | E | G | H | Gewicht kg |
RMOB004 | M6 | 45 | 25 | 45 | 25 | 10 | 0,1 |
RMOB008 | M8 | 45 | 25 | 45 | 25 | 10 | 0,1 |
RMOB010 | M10 | 45 | 25 | 45 | 25 | 10 | 0,1 |
RMOB016 | M12 | 63 | 35 | 62 | 35 | 14 | 0,26 |
RMOB030 | M14 | 63 | 35 | 62 | 35 | 14 | 0,26 |
RMOB040 | M16 | 63 | 35 | 62 | 35 | 14 | 0,26 |
RMOB050 | M18 | 90 | 50 | 90 | 50 | 20 | 0,75 |
RMOB060 | M20 | 90 | 50 | 90 | 50 | 20 | 0,75 |
RMOB080 | M24 | 90 | 50 | 90 | 50 | 20 | 0,75 |
RMOB100 | M27 | 108 | 60 | 109 | 65 | 24 | 1,4 |
RMOB120 | M30 | 108 | 60 | 109 | 65 | 24 | 1,4 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°*
| 90°*
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RMOB004 | 400 | -- | -- | 800 | 140 | 100 | 200 | 140 |
RMOB008 | 800 | -- | -- | 1600 | 280 | 200 | 400 | 280 |
RMOB010 | 1000 | -- | -- | 2000 | 350 | 250 | 500 | 350 |
RMOB016 | 1600 | -- | -- | 3200 | 560 | 400 | 800 | 560 |
RMOB030 | 3000 | -- | -- | 6000 | 1000 | 750 | 1500 | 1000 |
RMOB040 | 4000 | -- | -- | 8000 | 1400 | 1000 | 2000 | 1400 |
RMOB050 | 5000 | -- | -- | 10000 | 1800 | 1250 | 2500 | 1800 |
RMOB060 | 6000 | -- | -- | 12000 | 2100 | 1500 | 3000 | 2100 |
RMOB080 | 8000 | -- | -- | 16000 | 2800 | 2000 | 4000 | 2800 |
RMOB100 | 10000 | -- | -- | 20000 | 3500 | 2500 | 5000 | 3500 |
RMOB120 | 12000 | -- | -- | 24000 | 4200 | 3000 | 6000 | 4200 |
*Die Anschlagart 90° (Zugrichtungen F3/F4) werden nicht unterstützt. Bitte verwenden Sie allseitig belastbare Anschlagpunkte.
§ Volle Tragfähigkeit bei Belastung in Richtung F1
§ F2 (bis 60°) 25%
§ F3 / F4 (>60 - 90°) ist nicht zulässig.
Das Gewinde muss vollständig eingedreht sein und die Schraube muss mit Ihrem Fußflansch plan und vollständig aufliegen. Die eingeleiteten Kräfte müssen vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können.
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
