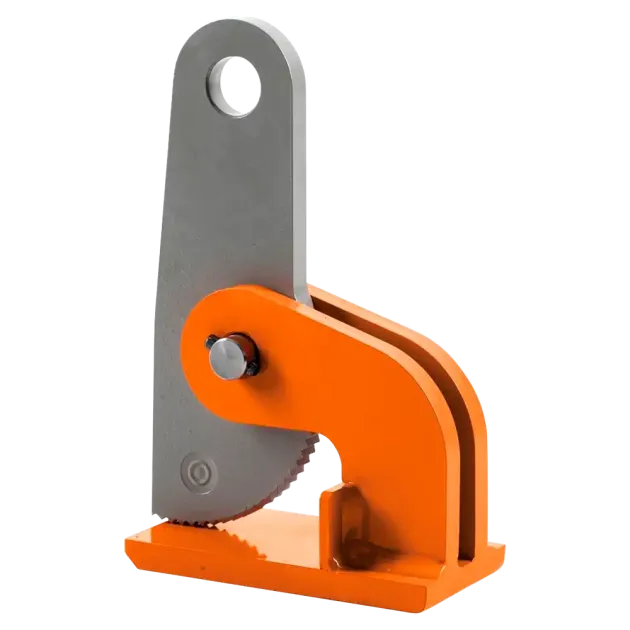

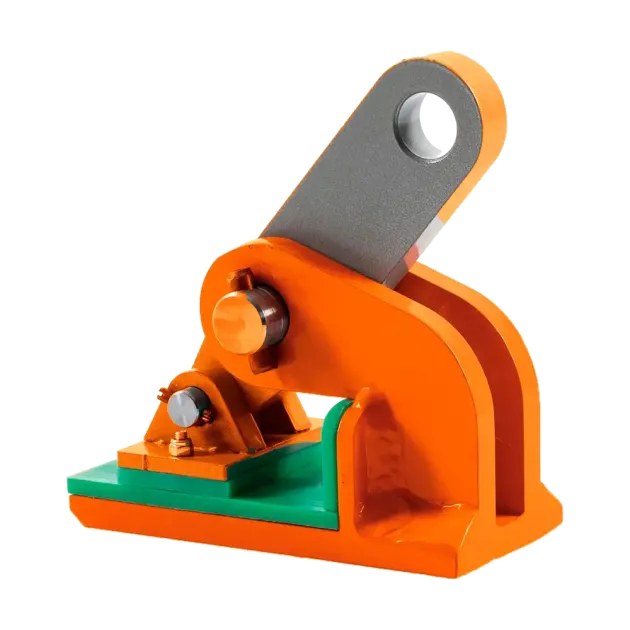

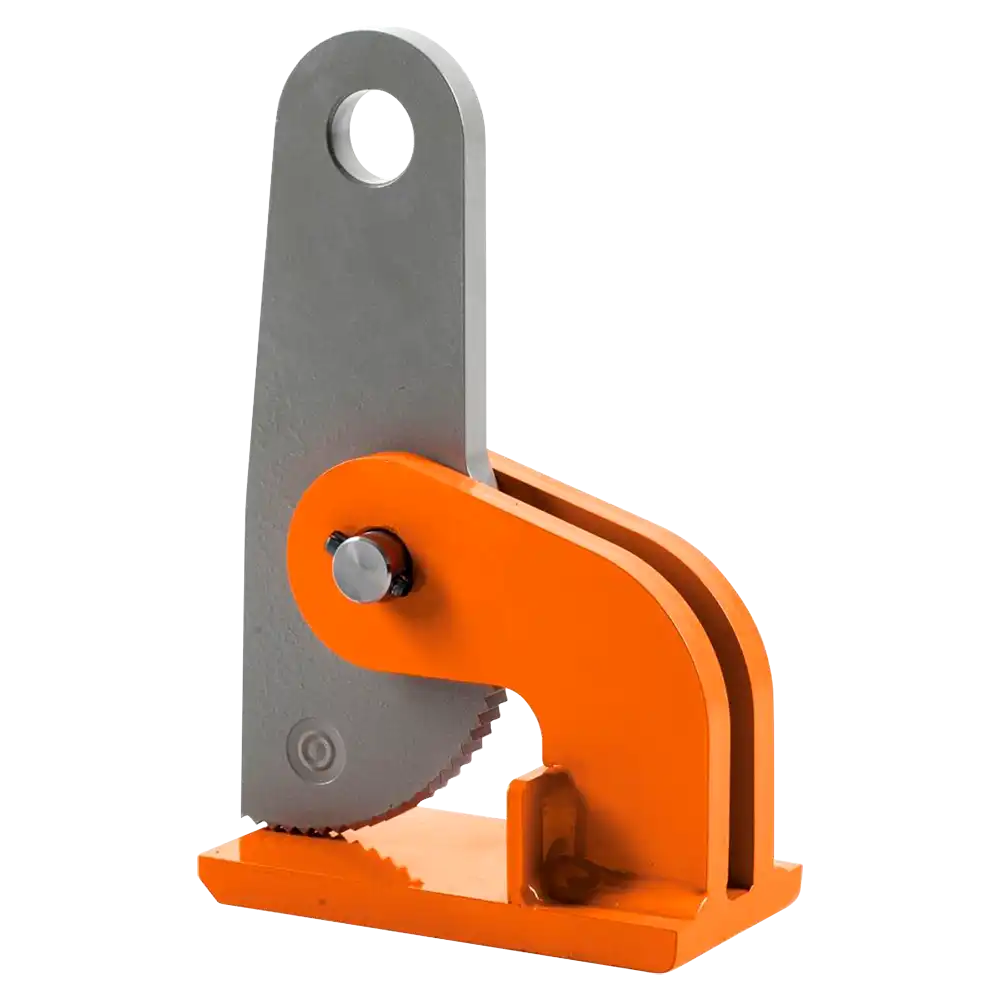

Horizontalklemme Typ JSB
- Tragfähigkeit pro Paar 1000 - 25000 kg
- Greifweite 35 - 150 mm
- großer Greifbereich
- für Bleche, Blechpakete, Stahlplatten
- stabile und verwindungssteife Konstruktion
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | Greifweite (A) mm | D | E | F | H | Gewicht kg |
JSB1001 | 1000 | 0 - 35 | 10 | 25 | 99 | 65 | 2,6 |
JSB1002 | 2000 | 0 - 60 | 15 | 30,5 | 118 | 90 | 7 |
JSB1003 | 3000 | 0 - 60 | 20 | 30,5 | 118 | 90 | 8 |
JSB1004 | 4000 | 0 - 60 | 25 | 30,5 | 145 | 105 | 13 |
JSB1006 | 6000 | 0 - 60 | 25 | 30,5 | 145 | 110 | 14 |
JSB1008 | 8000 | 0 - 60 | 35 | 30,5 | 135 | 120 | 19 |
JSB1010 | 10000 | 0 - 60 | 35 | 30,5 | 135 | 120 | 19 |
JSB1012 | 12000 | 0 - 60 | 35 | 30,5 | 135 | 120 | 19 |
JSB1015 | 15000 | 0 - 60 | 35 | 43 | 147 | 160 | 30 |
JSB1025 | 25000 | 0 - 60 | 40 | 43 | 147 | 175 | 33 |
JSB2002 | 2000 | 0 - 100 | 15 | 30,5 | 120 | 90 | 9,2 |
JSB2003 | 3000 | 0 - 100 | 20 | 30,5 | 120 | 90 | 10 |
JSB2004 | 4000 | 0 - 100 | 25 | 30,5 | 145 | 105 | 15 |
JSB2006 | 6000 | 0 - 100 | 25 | 30,5 | 145 | 120 | 16,5 |
JSB2008 | 8000 | 0 - 100 | 35 | 30,5 | 135 | 120 | 21 |
JSB3010 | 10000 | 0 - 100 | 35 | 30,5 | 135 | 120 | 22 |
JSB3012 | 12000 | 0 - 100 | 35 | 30,5 | 135 | 120 | 22 |
JSB3015 | 15000 | 0 - 150 | 35 | 45 | 240 | 140 | 53 |
JSB4001 | 1000 | 0 - 25 |
| 20 | 94 | 65 | 2,4 |
JSB4002 | 2000 | 0 - 45 |
| 30,5 | 151 | 90 | 7,5 |
JSB4003 | 3000 | 0 - 45 |
| 30,5 | 151 | 90 | 8,3 |
JSB4004 | 4000 | 0 - 50 |
| 30,5 | 161 | 115 | 13 |
JSB4006 | 6000 | 0 - 50 |
| 30,5 | 161 | 130 | 18 |
