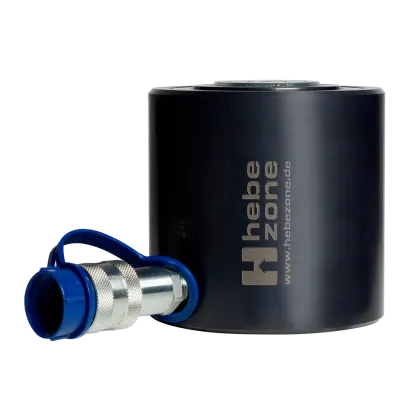

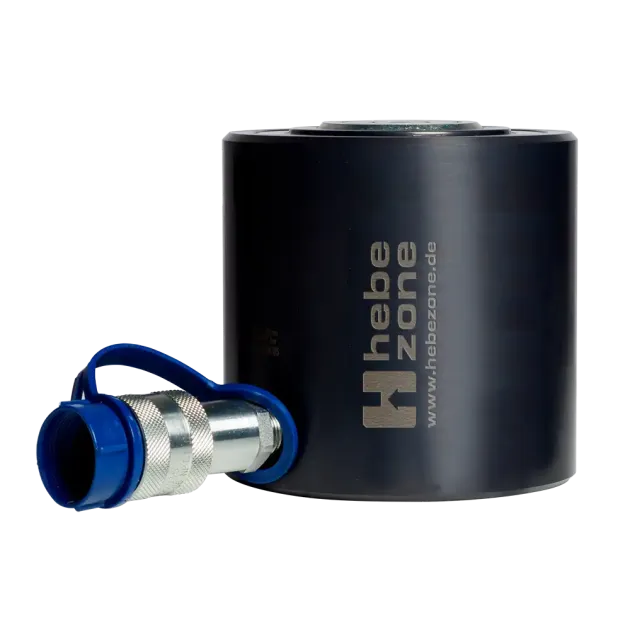

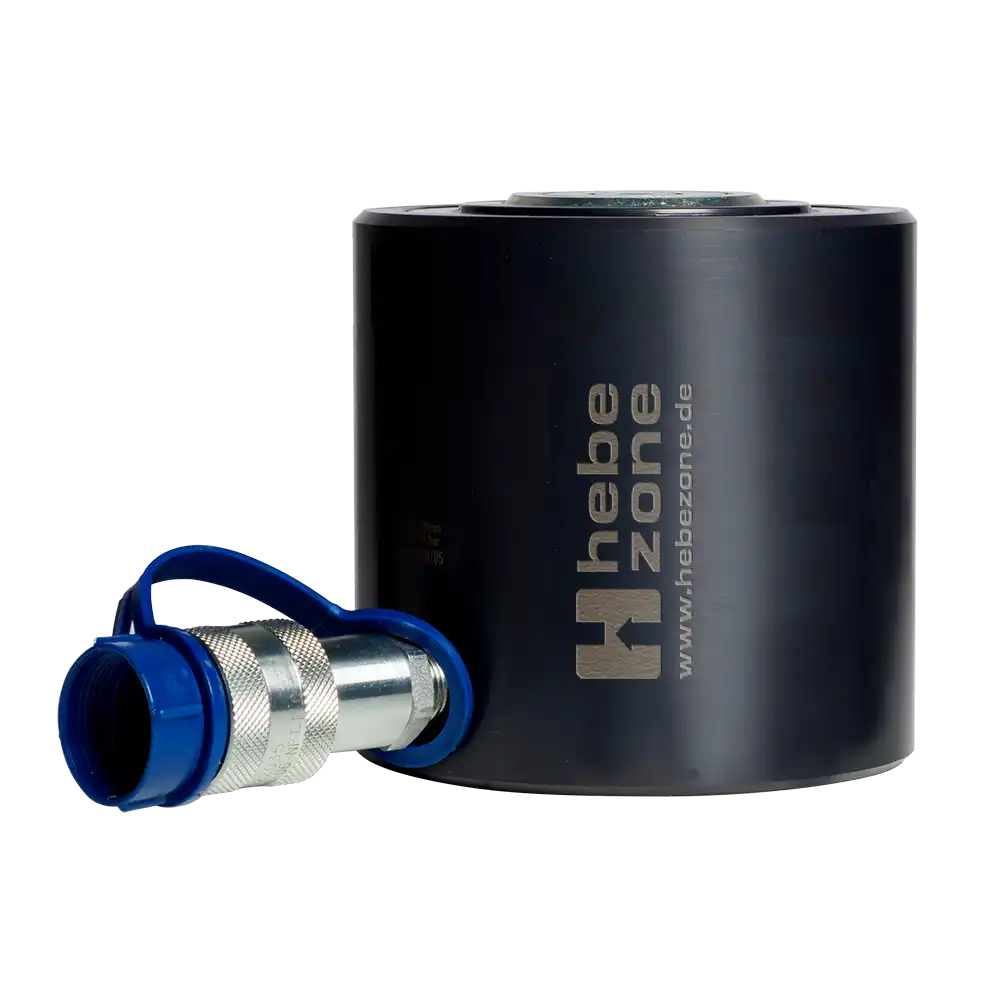

Kompaktzylinder mit Federrückzug Typ GKSF
- niedriges Profil
- mit Rückholfeder
- Presskraft 11,1 - 93 t
- Hub 40 - 56 mm
- Bauhöhe 90 - 142 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | J | J1 | K | K1 | Kolbenfläche | Ölvolumen | Gewicht |
GKS011040 | 11,1 | 109,2 | 40 | 90 | 128 | 75 | 45 | 39,00 | 18 | 27 | 40 | 2,0 | 18 | 15,9 | 60 | 3,0 |
GKS023040 | 22,0 | 227,8 | 40 | 99 | 140 | 94 | 65 | 54,00 | 18 | 39 | 55 | 2,0 | 23 | 33,2 | 136 | 4,8 |
GKS030060 | 30,9 | 303,3 | 60 | 120 | 180 | 104 | 75 | 57,15 | 18 | 39 | 55 | 2,5 | 23 | 44,2 | 265 | 6,7 |
GKS055050 | 50,0 | 539,1 | 60 | 127 | 180 | 136 | 100 | 80,00 | 22 | 55 | 60 | 2,5 | 28 | 78,5 | 416 | 12,1 |
GKS100050 | 92,9 | 911,2 | 56 | 142 | 198 | 174 | 130 | 105,00 | 22 | 74 | 79 | 2,5 | 35 | 132,7 | 743 | 22,7 |
