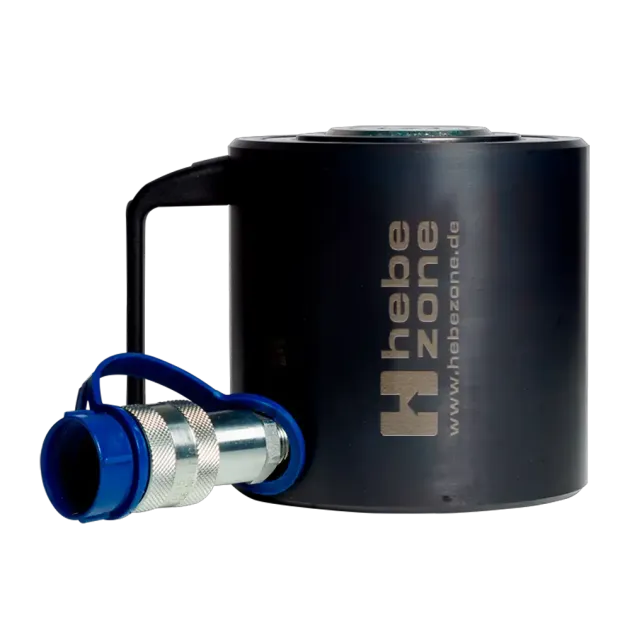

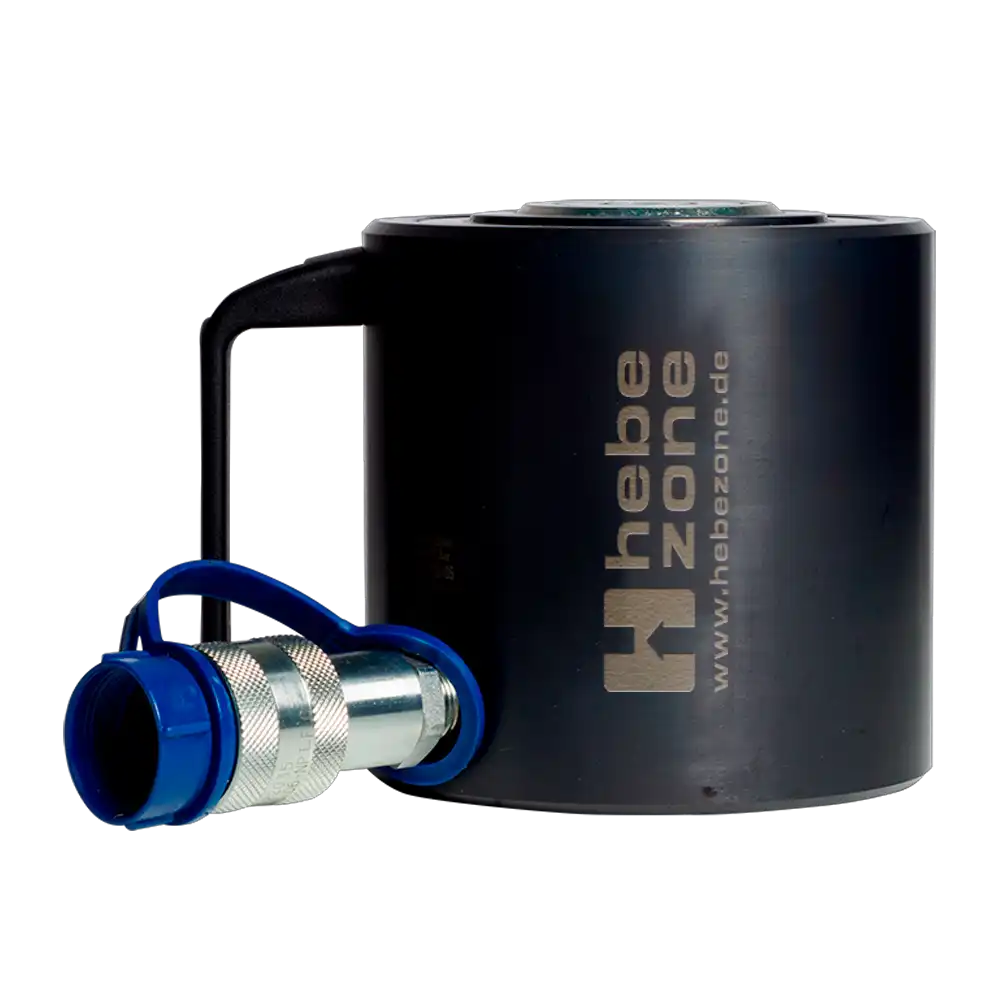

Kompaktzylinder Typ GKS
- niedriges Profil
- Presskraft 11,1 - 93 t
- Hub 40 - 56 mm
- Bauhöhe 90 - 142 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | J | J1 | K | K1 | Kolbenfläche | Ölvolumen | Gewicht |
GKS011040 | 11,1 | 109,2 | 40 | 90 | 128 | 75 | 45 | 39,0 | 17 | 27,0 | 40,0 | 2,0 | 18 | 15,9 | 60 | 3,1 |
GKS023040 | 22,0 | 227,8 | 40 | 97 | 138 | 94 | 65 | 54,0 | 17 | 39,0 | 55,0 | 2,0 | 23 | 33,2 | 136 | 5,0 |
GKS030060 | 30,9 | 303,3 | 60 | 120 | 180 | 104 | 75 | 57,1 | 18 | 39,0 | 55,0 | 2,5 | 23 | 44,2 | 265 | 7,1 |
GKS055050 | 50,0 | 539,1 | 60 | 127 | 180 | 136 | 100 | 80,0 | 19 | 55,0 | 60,0 | 2,5 | 27 | 78,5 | 416 | 13,0 |
GKS100050 | 92,9 | 911,2 | 56 | 142 | 198 | 174 | 130 | 105,0 | 22 | 73,5 | 78,5 | 2,5 | 35 | 132,7 | 743 | 23,9 |
