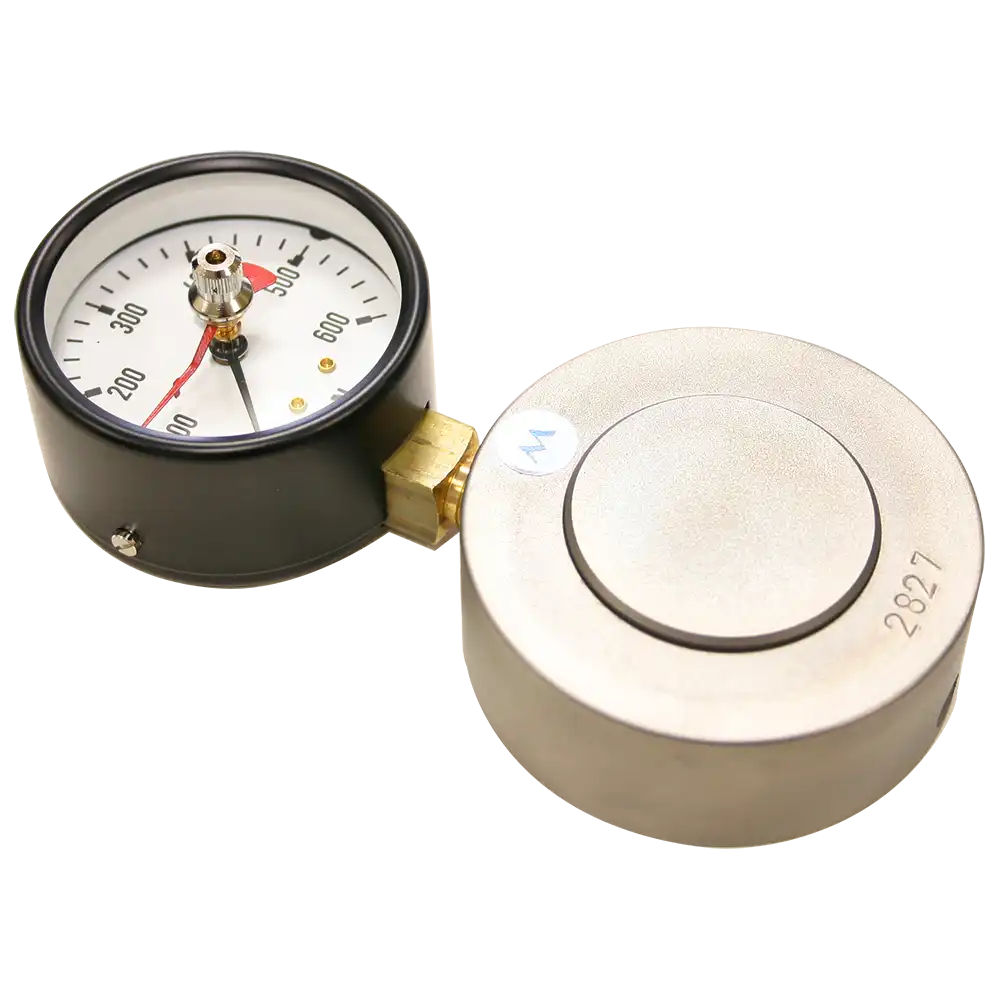

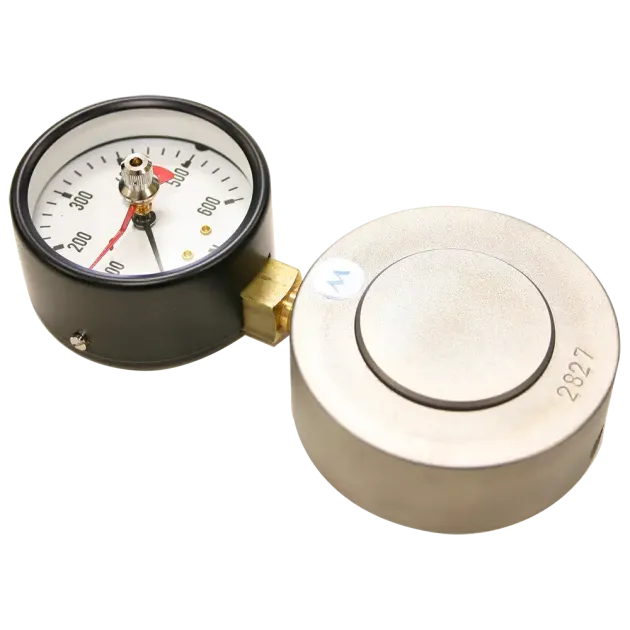

Kraftmessdose Typ KMA
- Messbereich 160 N - 600 kN
- absolut wartungsfrei
- klein, leicht und handlich
- hohe Belastungsfrequenz
- extrem niedrige Bauweise
- Maximal-Schleppzeiger
- Messungen ab Null möglich
- für statische und dynamische Messungen
Abmessungen [mm]:
Artikel | Mess- | A | B | C | D | E | H | J | L | X | Teilung |
Baugruppe 1 | |||||||||||
KMA1016 | 160 N | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12,0 | 82 | 5 N |
KMA1025 | 250 N | 36 | 38 | 45 | 75 | 63 | 30 | 10 | 12,0 | 82 | 10 N |
KMA1040 | 400 N | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 20 N |
KMA1060 | 600 N | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 20 N |
KMA2001 | 1 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 0,05 kN |
KMA2016 | 1,6 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 0,05 kN |
KMA2025 | 2,5 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 0,1 kN |
KMA2040 | 4 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 0,2 kN |
KMA2060 | 6 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10 | 12 | 82 | 0,2 kN |
KMA2100 | 10 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10,00 | 12 | 82 | 0,5 kN |
KMA0160 | 16 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10,00 | 12 | 82 | 0,5 kN |
KMA2250 | 25 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10,00 | 12 | 82 | 1 kN |
KMA2400 | 40 kN | 36 | 28 | 45 | 75 | 63 | 30 | 10,00 | 12 | 82 | 2 kN |
Baugruppe 2 | |||||||||||
KMA3060 | 60 kN | 36 | 30 | 56 | 90 | 63 | 32 | 10 | 12 | 90 | 2 kN |
KMA3100 | 100 kN | 36 | 30 | 56 | 90 | 63 | 32 | 10 | 12 | 90 | 5 kN |
Baugruppe 3 | |||||||||||
KMA4016 | 160 kN | 36 | 36 | 89 | 145 | 63 | 38 | 10 | 17 | 118 | 5 kN |
KMA4025 | 250 kN | 36 | 36 | 89 | 145 | 63 | 38 | 10 | 17 | 118 | 10 kN |
KMA4040 | 400 kN | 52,5 | 36 | 89 | 145 | 100 | 38 | 17 | 17 | 143 | 20 kN |
KMA4060 | 600 kN | 52,5 | 36 | 89 | 145 | 100 | 38 | 17,00 | 17 | 143 | 20 kN |
