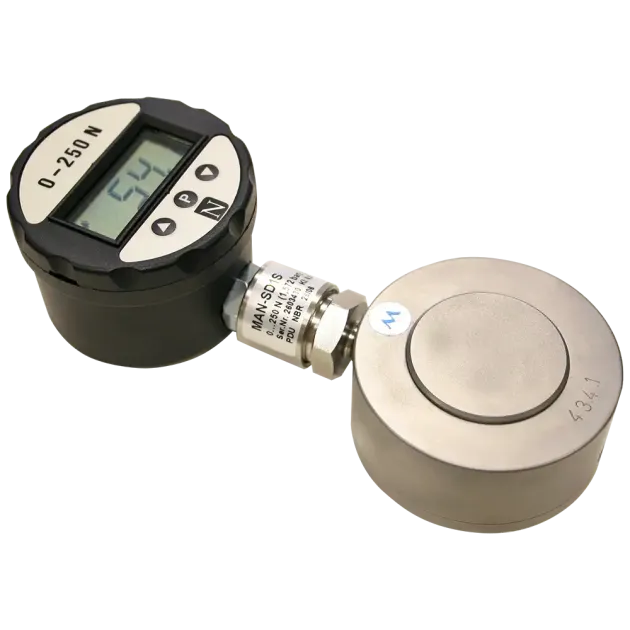

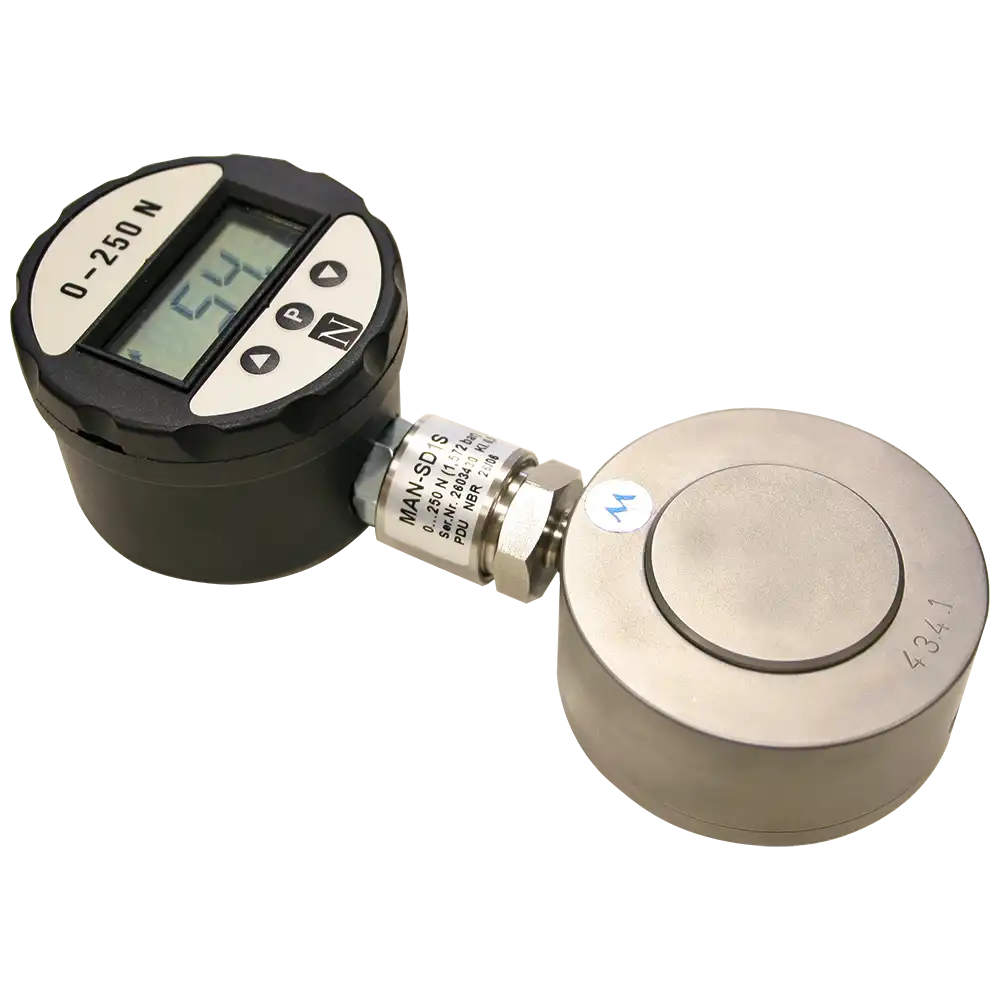

Kraftmessdose Typ KMB
- Messbereich 160 N - 600 kN
- 12,7mm Ziffernhöhe
- Display 350 Grad drehbar
- 4-stellige LCD-Anzeige
- mit Spitzenwertspeicher
- klein, leicht und handlich
- extrem niedrige Bauweise
- Messungen ab 1% vom Endwert
- für statische und dynamische Messungen
Abmessungen [mm]:
Artikel | Mess- | A | B | C | D | E | F | H | J | L | X | Teilung |
Baugruppe 1 | ||||||||||||
KMB1016 | 160 N | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB1025 | 250 N | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30,0 | 15,5 | 38 | 1 N |
KMB1040 | 400 N | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB1060 | 600 N | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB2001 | 1 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB2016 | 1,6 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB2025 | 2,5 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB2040 | 4 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB2060 | 6 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2 | 30 | 15,5 | 38 | 1 N |
KMB2100 | 10 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2,00 | 30 | 15,5 | 38 | 10 N |
KMB2160 | 16 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2,00 | 30 | 15,5 | 38 | 10 N |
KMB2250 | 25 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2,00 | 30 | 15,5 | 38 | 10 N |
KMB2400 | 40 kN | 51 | 28 | 45 | 75 | 74 | 30 | 2,00 | 30 | 15,5 | 38 | 10 N |
Baugruppe 2 | ||||||||||||
KMB3060 | 60 kN | 51 | 30 | 56 | 90 | 74 | 30 | 2 | 32 | 15,5 | 38 | 10 N |
KMB3100 | 100 kN | 51 | 30 | 56 | 90 | 74 | 30 | 2 | 32 | 15,5 | 38 | 0,1 kN |
Baugruppe 3 | ||||||||||||
KMB4016 | 160 kN | 51 | 36 | 89 | 145 | 74 | 30 | 2 | 38 | 15,5 | 38 | 0,1 kN |
KMB4025 | 250 kN | 51 | 36 | 89 | 145 | 74 | 30 | 2 | 38 | 15,5 | 38 | 0,1 kN |
KMB4040 | 400 kN | 51 | 36 | 89 | 145 | 74 | 30 | 2 | 38 | 15,5 | 38 | 0,1 kN |
KMB4060 | 600 kN | 51 | 36 | 89 | 145 | 74 | 30 | 2,00 | 38 | 15,5 | 38 | 0,1 kN |
Für die Baugruppen 1 und 2 müssen Ausgleichsscheiben verwendet werden, wenn die
Messdose auf gesamter Länge aufliegend verwendet wird.
