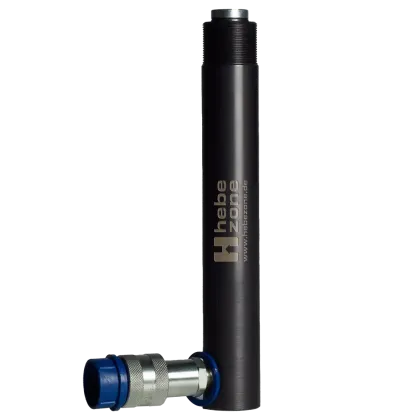

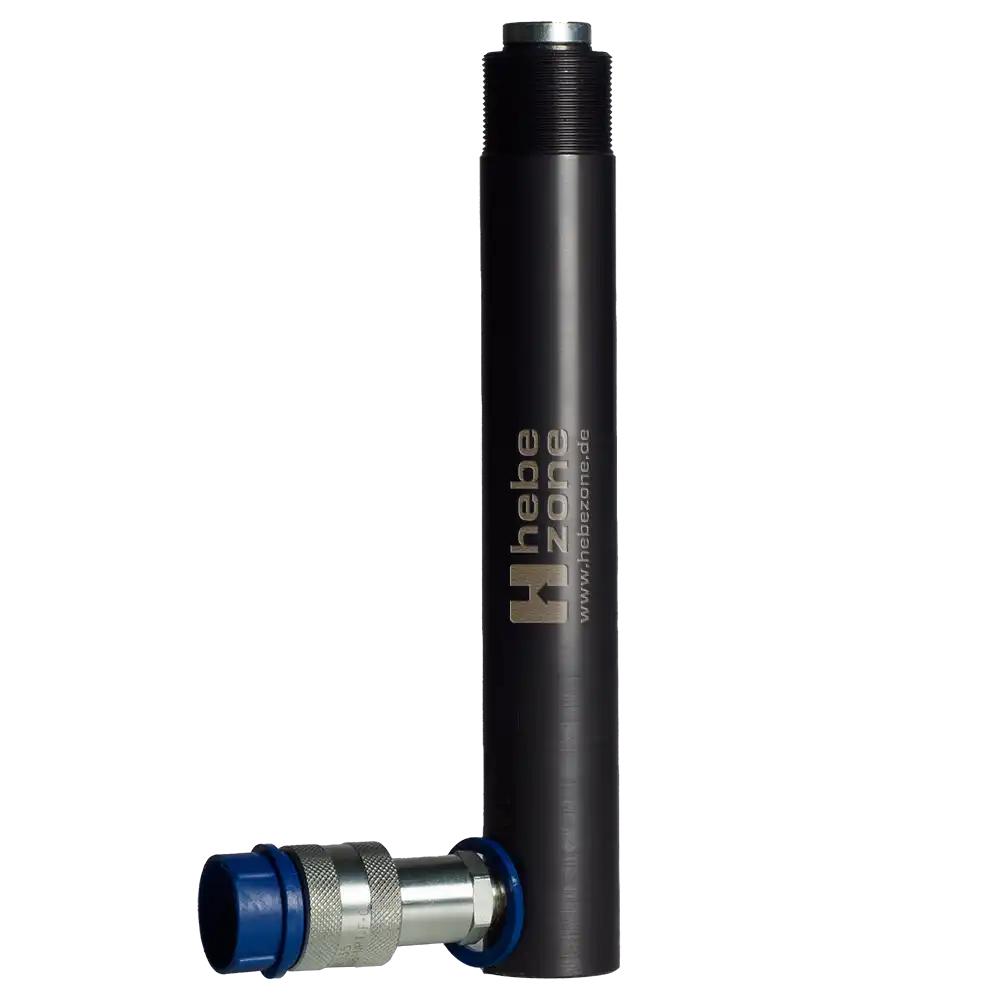

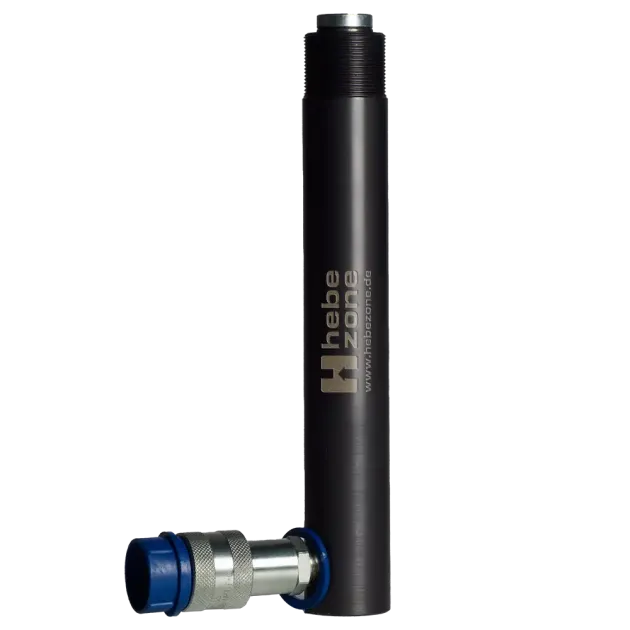

Langhubzylinder mit Federrückzug Typ GLF
- Presskraft 4,9 - 93 t
- Hub 25 - 350 mm
- Bauhöhe 110 - 474 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung

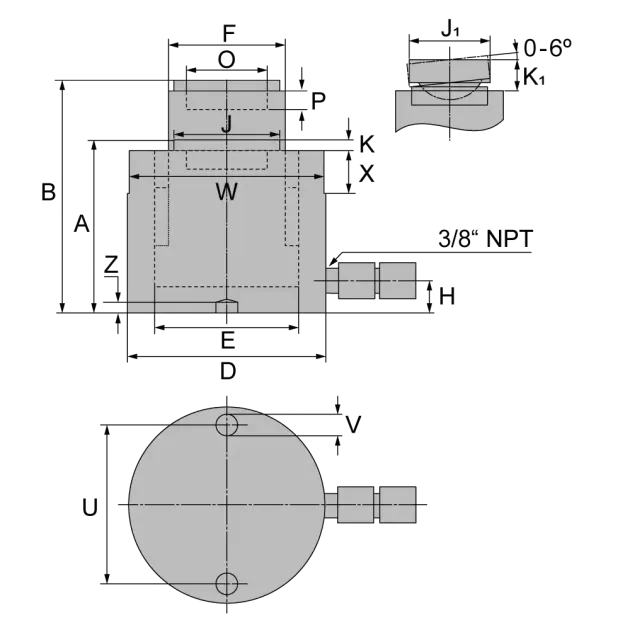

Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | J | J1 | K | K1 | O | P | U | V | W | X | Z | Kolbenfläche | Ölvolumen | Gewicht |
GLF005025 | 4,9 | 48,5 | 25 | 110 | 135 | 40 | 30 | 26 | 23 | 26 | 32 | 8 | 21 | 3/4-16 UNF | 18 | 25 | 1/4-20 UNC | 1 1/2-16 UN | 29 | 13 | 7,1 | 18 | 1 |
GLF005075 | 4,9 | 48,5 | 75 | 160 | 235 | 40 | 30 | 26 | 23 | 26 | 32 | 8 | 21 | 3/4-16 UNF | 18 | 25 | 1/4-20 UNC | 1 1/2-16 UN | 29 | 13 | 7,1 | 53 | 1,4 |
GLF005125 | 4,9 | 48,5 | 125 | 212 | 337 | 40 | 30 | 26 | 23 | 26 | 32 | 8 | 21 | 3/4-16 UNF | 18 | 25 | 1/4-20 UNC | 1 1/2-16 UN | 29 | 13 | 7,1 | 89 | 1,7 |
GLF005175 | 4,9 | 48,5 | 175 | 273 | 448 | 40 | 30 | 26 | 23 | 26 | 32 | 8 | 21 | 3/4-16 UNF | 18 | 25 | 1/4-20 UNC | 1 1/2-16 UN | 29 | 13 | 7,1 | 124 | 2,2 |
GLF005225 | 4,9 | 48,5 | 225 | 324 | 549 | 40 | 30 | 26 | 23 | 26 | 32 | 8 | 21 | 3/4-16 UNF | 18 | 25 | 1/4-20 UNC | 1 1/2-16 UN | 29 | 13 | 7,1 | 160 | 2,6 |
GLF011025 | 11,1 | 109,2 | 25 | 119 | 144 | 60 | 45 | 39 | 24 | 39 | 39 | 8 | 25 | 1-8 UNC | 19 | 40 | 5/16-18 UNC | 2 1/4-14UNS | 27 | 16 | 15,9 | 40 | 2,2 |
GLF011050 | 11,1 | 109,2 | 50 | 144 | 194 | 60 | 45 | 39 | 24 | 39 | 39 | 8 | 25 | 1-8 UNC | 19 | 40 | 5/16-18 UNC | 2 1/4-14UNS | 27 | 16 | 15,9 | 80 | 2,6 |
GLF011100 | 11,1 | 109,2 | 100 | 194 | 294 | 60 | 45 | 39 | 24 | 39 | 39 | 8 | 25 | 1-8 UNC | 19 | 40 | 5/16-18 UNC | 2 1/4-14UNS | 27 | 16 | 15,9 | 159 | 3,4 |
GLF011150 | 11,1 | 109,2 | 150 | 244 | 394 | 60 | 45 | 39 | 24 | 39 | 39 | 8 | 25 | 1-8 UNC | 19 | 40 | 5/16-18 UNC | 2 1/4-14UNS | 27 | 16 | 15,9 | 239 | 4,2 |
GLF011200 | 11,1 | 109,2 | 200 | 296 | 496 | 60 | 45 | 39 | 24 | 39 | 39 | 8 | 25 | 1-8 UNC | 19 | 40 | 5/16-18 UNC | 2 1/4-14UNS | 27 | 16 | 15,9 | 318 | 5 |
GLF011250 | 11,1 | 109,2 | 250 | 346 | 596 | 60 | 45 | 39 | 24 | 39 | 39 | 8 | 25 | 1-8 UNC | 19 | 40 | 5/16-18 UNC | 2 1/4-14UNS | 27 | 16 | 15,9 | 398 | 5,8 |
GLF016025 | 16,6 | 163,1 | 25 | 124 | 149 | 70 | 55 | 46 | 23 | 45 | 39 | 12 | 25 | 1-8 UNC | 19 | 48 | 3/8-16 UNC | 2 3/4-16 UN | 30 | 16 | 23,8 | 60 | 3,1 |
GLF016050 | 16,6 | 163,1 | 50 | 149 | 199 | 70 | 55 | 46 | 23 | 45 | 39 | 12 | 25 | 1-8 UNC | 19 | 48 | 3/8-16 UNC | 2 3/4-16 UN | 30 | 16 | 23,8 | 119 | 3,6 |
GLF016100 | 16,6 | 163,1 | 100 | 199 | 299 | 70 | 55 | 46 | 23 | 45 | 39 | 12 | 25 | 1-8 UNC | 19 | 48 | 3/8-16 UNC | 2 3/4-16 UN | 30 | 16 | 23,8 | 238 | 4,6 |
GLF016150 | 16,6 | 163,1 | 150 | 249 | 399 | 70 | 55 | 46 | 23 | 45 | 39 | 12 | 25 | 1-8 UNC | 19 | 48 | 3/8-16 UNC | 2 3/4-16 UN | 30 | 16 | 23,8 | 357 | 5,5 |
GLF016200 | 16,6 | 163,1 | 200 | 309 | 509 | 70 | 55 | 46 | 23 | 45 | 39 | 12 | 25 | 1-8 UNC | 19 | 48 | 3/8-16 UNC | 2 3/4-16 UN | 30 | 16 | 23,8 | 476 | 6,6 |
GLF016250 | 16,6 | 163,1 | 250 | 359 | 609 | 70 | 55 | 46 | 23 | 45 | 39 | 12 | 25 | 1-8 UNC | 19 | 48 | 3/8-16 UNC | 2 3/4-16 UN | 30 | 16 | 23,8 | 595 | 7,6 |
GLF023025 | 23,2 | 227,8 | 25 | 140 | 165 | 85 | 65 | 54 | 24 | 54 | 55 | 12 | 32 | 1 1/2-16 UN | 27 | 59 | 1/2-13 UNC | 3 5/16-12 UNS | 49 | 18 | 33,2 | 83 | 4,9 |
GLF023050 | 23,2 | 227,8 | 50 | 165 | 215 | 85 | 65 | 54 | 24 | 54 | 55 | 12 | 32 | 1 1/2-16 UN | 27 | 59 | 1/2-13 UNC | 3 5/16-12 UNS | 49 | 18 | 33,2 | 166 | 5,7 |
GLF023100 | 23,2 | 227,8 | 100 | 215 | 315 | 85 | 65 | 54 | 24 | 54 | 55 | 12 | 32 | 1 1/2-16 UN | 27 | 59 | 1/2-13 UNC | 3 5/16-12 UNS | 49 | 18 | 33,2 | 332 | 7,1 |
GLF023150 | 23,2 | 227,8 | 150 | 265 | 415 | 85 | 65 | 54 | 24 | 54 | 55 | 12 | 32 | 1 1/2-16 UN | 27 | 59 | 1/2-13 UNC | 3 5/16-12 UNS | 49 | 18 | 33,2 | 498 | 8,5 |
GLF023200 | 23,2 | 227,8 | 200 | 324 | 524 | 85 | 65 | 54 | 24 | 54 | 55 | 12 | 32 | 1 1/2-16 UN | 27 | 59 | 1/2-13 UNC | 3 5/16-12 UNS | 49 | 18 | 33,2 | 664 | 10,1 |
GLF023250 | 23,2 | 227,8 | 250 | 374 | 624 | 85 | 65 | 54 | 24 | 54 | 55 | 12 | 32 | 1 1/2-16 UN | 27 | 59 | 1/2-13 UNC | 3 5/16-12 UNS | 49 | 18 | 33,2 | 830 | 11,5 |
GLF030050 | 30,9 | 303,3 | 50 | 194 | 244 | 99 | 75 | 57,15 | 37,5 | 54 | 55 | 11 | 32 | 1 1/2-16 UN | 27 | -- | -- | 3 5/16-12 UNS | 48 | -- | 44,2 | 221 | 9 |
GLF030150 | 30,9 | 303,3 | 150 | 294 | 444 | 99 | 75 | 57,15 | 37,5 | 54 | 55 | 11 | 32 | 1 1/2-16 UN | 27 | -- | -- | 3 5/16-12 UNS | 48 | -- | 44,2 | 663 | 12,8 |
GLF030200 | 30,9 | 303,3 | 200 | 344 | 544 | 99 | 75 | 57,15 | 37,5 | 54 | 55 | 11 | 32 | 1 1/2-16 UN | 27 | -- | -- | 3 5/16-12 UNS | 48 | -- | 44,2 | 884 | 14,6 |
GLF055050 | 55 | 539,1 | 50 | 169 | 219 | 130 | 100 | 80 | 29 | 55 | 60 | 6 | 28 | -- | -- | 95 | 1/2-13 UNC | 5-12 UN | 45 | 20 | 78,5 | 393 | 13,9 |
GLF055100 | 55 | 539,1 | 100 | 219 | 319 | 130 | 100 | 80 | 29 | 55 | 60 | 6 | 28 | -- | -- | 95 | 1/2-13 UNC | 5-12 UN | 45 | 20 | 78,5 | 785 | 17,3 |
GLF055150 | 55 | 539,1 | 150 | 269 | 419 | 130 | 100 | 80 | 29 | 55 | 60 | 6 | 28 | -- | -- | 95 | 1/2-13 UNC | 5-12 UN | 45 | 20 | 78,5 | 1178 | 20,7 |
GLF055200 | 55 | 539,1 | 200 | 326 | 526 | 130 | 100 | 80 | 26 | 55 | 60 | 6 | 28 | -- | -- | 95 | 1/2-13 UNC | 5-12 UN | 45 | 20 | 78,5 | 1570 | 24,6 |
GLF100050 | 92,2 | 911,2 | 50 | 190 | 240 | 175 | 130 | 105 | 45 | 74 | 78,5 | 6 | 35 | -- | -- | -- | -- | 6 7/8-12 UN | 50 | -- | 132,7 | 664 | 29,4 |
GLF100150 | 92,2 | 911,2 | 150 | 290 | 440 | 175 | 130 | 105 | 46,5 | 74 | 78,5 | 6 | 35 | -- | -- | -- | -- | 6 7/8-12 UN | 50 | -- | 132,7 | 1991 | 43 |
