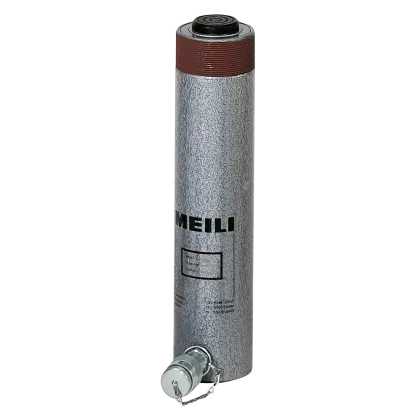

Langhubzylinder Typ LLF

Einfachwirkender Zylinder mit soliden Dichtpackungen, die das Eindringen von Schmutz und Feuchtigkeit verhindern und Kolbenstange und Zylinder vor Verschleiß schützen. Durch die Feder wird das bei großen Zylindern kraftaufwendige Einfahren des Kolben unterstützt und erleichtert. Durch die verschiedenen Gewinde eignet sich dieser Zylinder auch sehr gut für den Einbau in Vorrichtungen aller Art. Ein robuster, vielseitiger Zylinder mit universellen Einsatzmöglichkeiten.

Abmessungen [mm]:

Artikel	Presskraft t	Hub mm	A	C	D	E	G	I	F (UNC)	H (UNC)	K (UNC)	Kolbenfläche cm2	Ölvolumen cm3	Gewicht kg
LLF01005	10	54	121	175	60	36	32	39	2 1/4"-14	1"-8	5/16"-18	15,90	86	2,4
LLF01015	10	155	247	402	60	36	32	39	2 1/4"-14	1"-8	5/16"-18	15,90	247	4,7
LLF01025	10	257	352	609	60	36	32	39	2 1/4"-14	1"-8	5/16"-18	15,90	409	6,6
LLF01035	10	355	454	809	60	36	32	39	2 1/4"-14	1"-8	5/16"-18	15,90	565	8,4
LLF02226	23	261	379	640	85	56	45	58	3 5/16"-12	1 1/2"-16	1/2"-13	33,17	866	15,0
LLF02231	23	310	430	740	85	56	45	58	3 5/16"-12	1 1/2"-16	1/2"-13	33,17	1029	16,9
LLF02315	23	159	277	436	85	56	45	58	3 5/16"-12	1 1/2"-16	1/2"-13	33,17	528	11,2
LLF05016	50	160	285	445	127	80	55	95	5"-12	--	1/2"-13	70,85	1134	25,5
