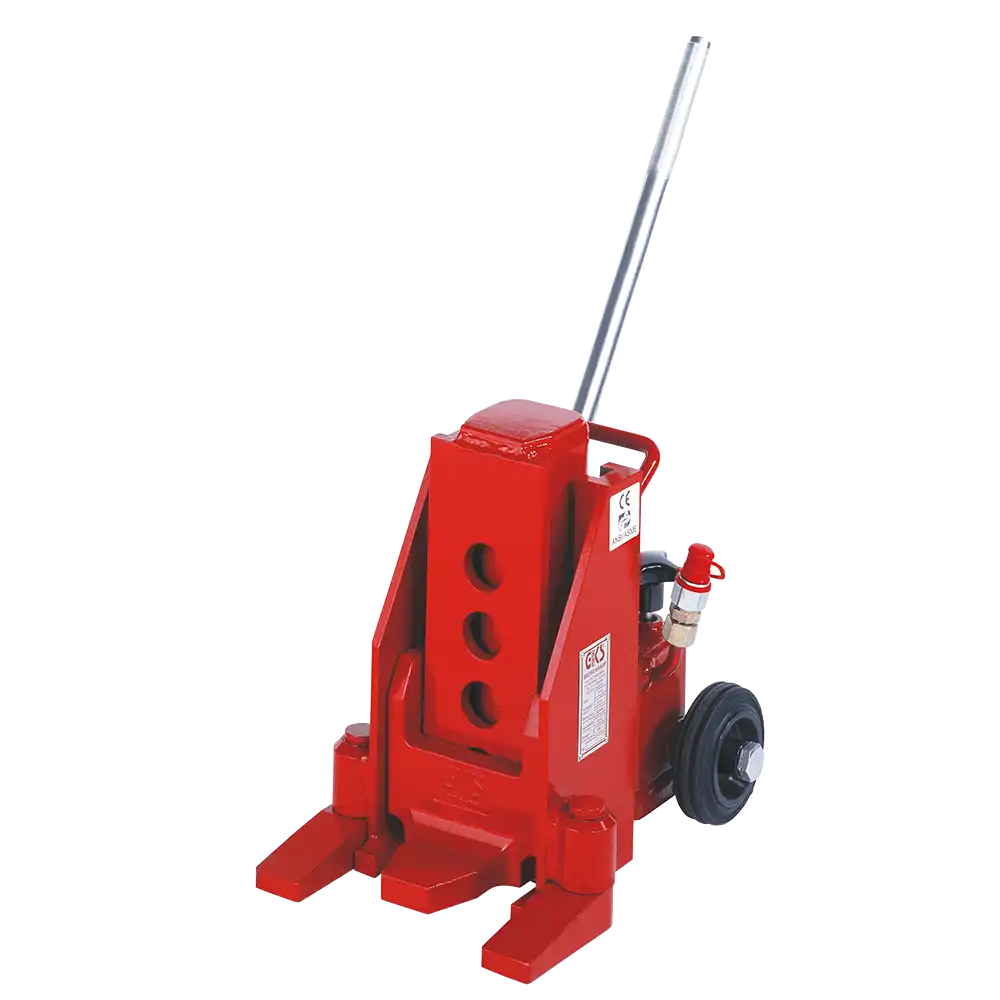

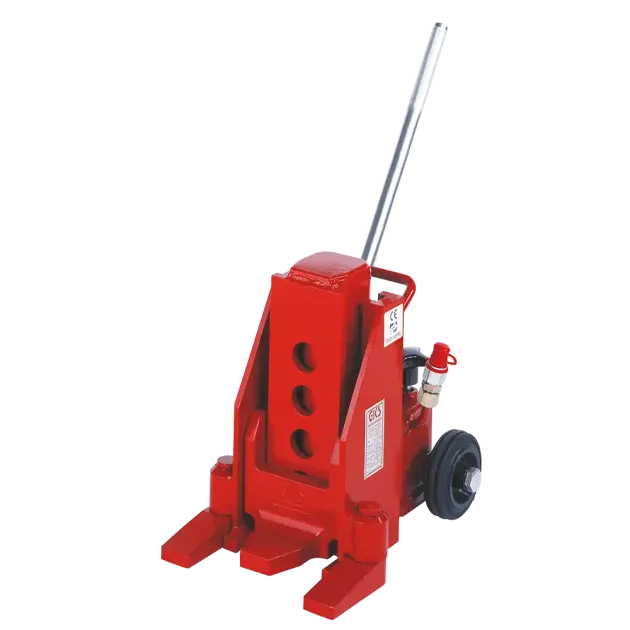

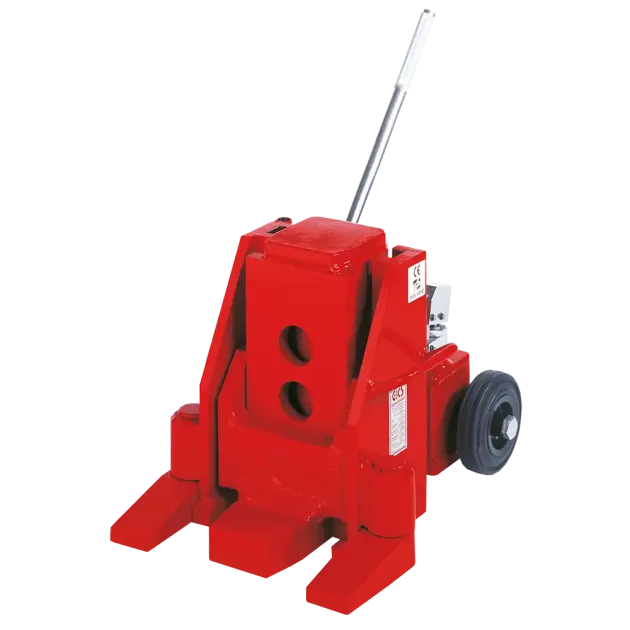

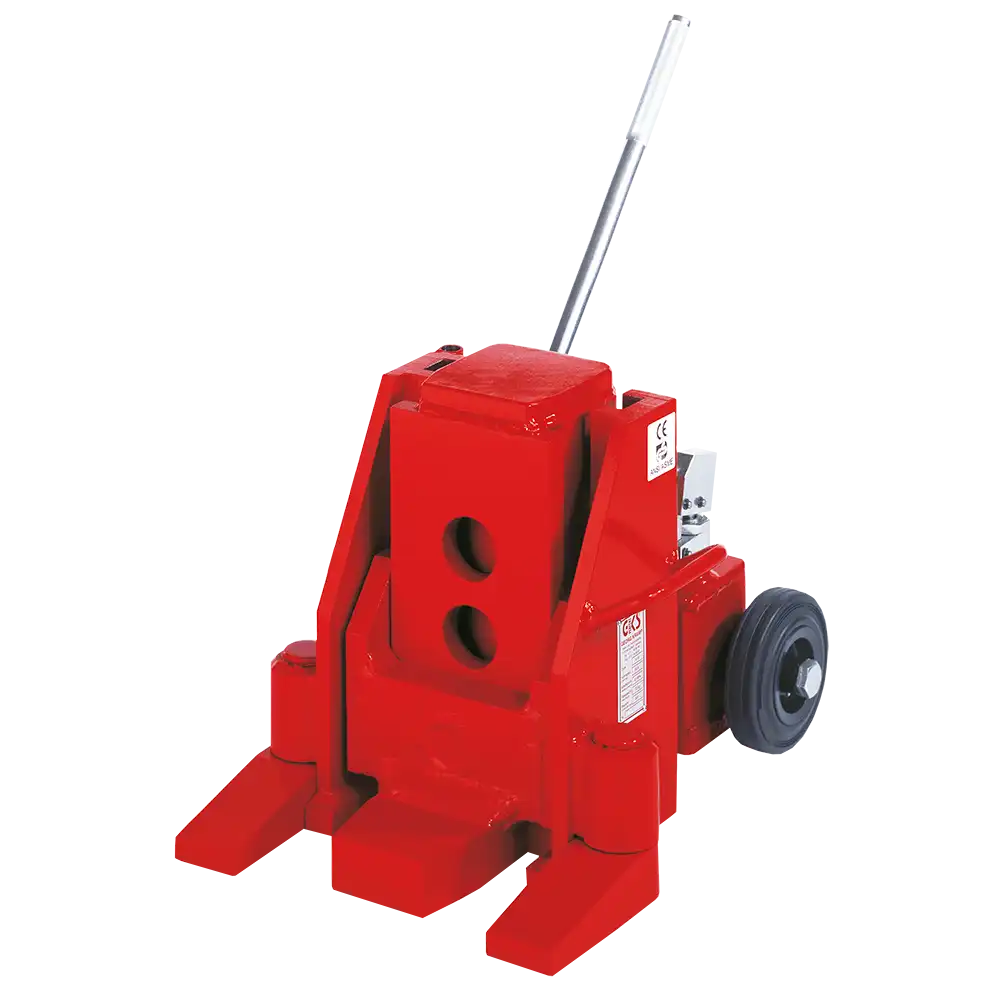

Maschinenheber mit integrierter Pumpe Typ LTJ
- Tragfähigkeit 5 - 20 t
- Hub 140 - 160 mm
- Klauenhöhe ab 25 mm
- integrierte Handpumpe
- Überdruckventil gegen Überlastung
- horizontal und vertikal einsetzbar
- Klaue, Pumpengehäuse und Fuß gegeneinander schwenkbar
Abmessungen [mm]:
Artikel | Tragfähig- | Hub mm | A | B | C | D | E | E | F | G | H | I | J | K | Gewicht |
LTJ005 | 5000 | 140 | 15 | 85 | 145 | -- | 255 | 395,0 | 140 | 266 | 340 | 210 | 55 | 30 | 21 |
LTJ010 | 10000 | 160 | 20 | 75 | 125 | 175 | 310 | 475,0 | 160 | 320 | 400 | 240 | 70 | 45 | 32 |
LTJ015 | 15000 | 160 | 25 | 75 | 125 | 175 | 310 | 475,0 | 160 | 353 | 438 | 278 | 85 | 55 | 53 |
LTJ020 | 20000 | 160 | 40 | 105 | 170 | -- | 325 | 485,0 | 160 | 452 | 540 | 320 | 100 | 65 | 72 |
