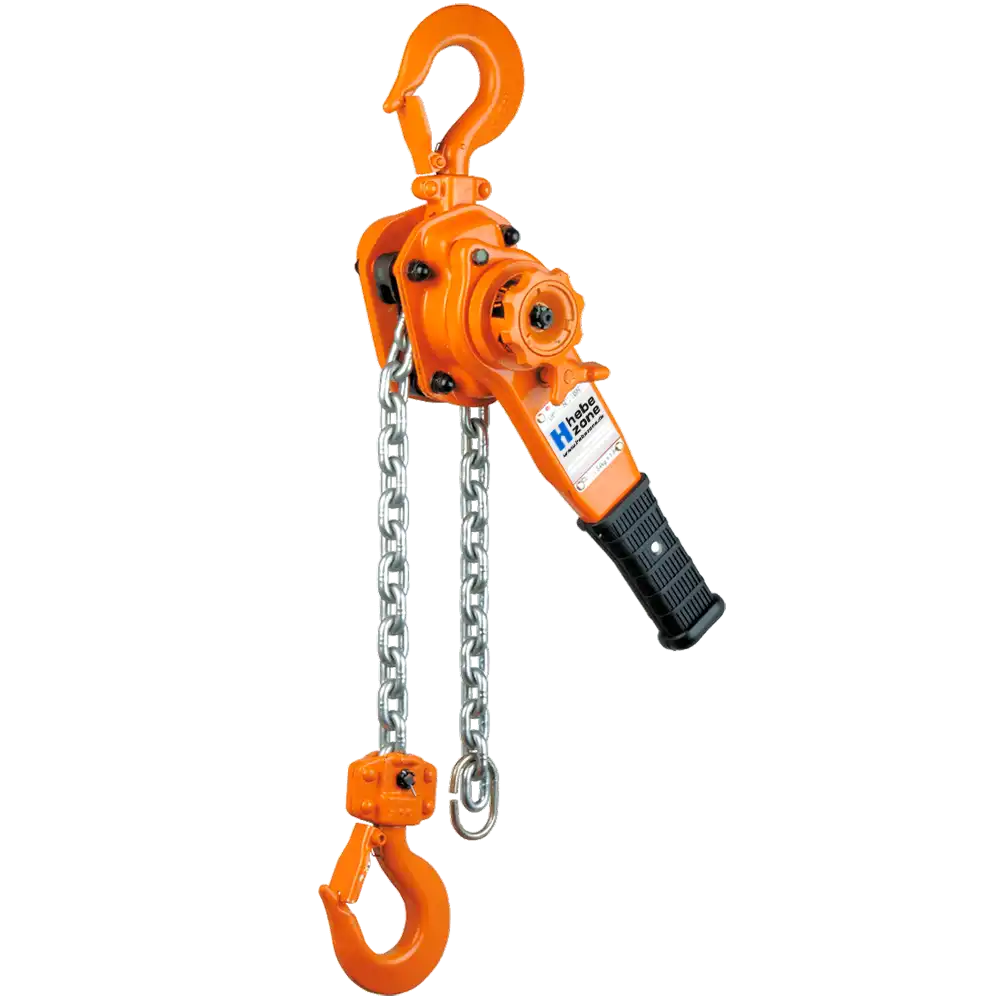

Ratschzug Typ L5
- kompakt mit kurzem Hebel
- Tragfähigkeit 800 - 9000 kg
- verzinkte Lastkette EN 818-7
- kleine Bauhöhe
- Kettenfreilaufschaltung
- drehbarer Lasthaken
Leistungsdaten:
Artikel | Tragfähigkeit kg | Ketten-stränge | kleinste Bauhöhe mm | Hebellänge mm | Hebeldruck daN | Gewicht* kg |
L5008 | 800 | 1 | 280 | 245 | 28,4 | 5,7 |
L5010 | 1000 | 1 | 300 | 245 | 35,3 | 5,9 |
L5016 | 1600 | 1 | 335 | 265 | 33,3 | 8,0 |
L5025 | 2500 | 1 | 375 | 265 | 36,3 | 11,2 |
L5032 | 3200 | 1 | 395 | 415 | 36,3 | 15 |
L5063 | 6300 | 2 | 540 | 415 | 37,2 | 26 |
L5090 | 9000 | 3 | 680 | 415 | 38,2 | 40 |
* bei Hub 1,5 m
Abmessungen [mm]:
Artikel | A | B | C | D | E | X | Y | Z |
L5008 | 114 | 119 | 280 | 245 | 97 | 23,5 | 35,5 | 14 |
L5010 | 114 | 119 | 300 | 245 | 97 | 29 | 42,5 | 15 |
L5016 | 159 | 126 | 335 | 265 | 100 | 32 | 42,5 | 19 |
L5025 | 173 | 150 | 375 | 265 | 102 | 36,5 | 47 | 21 |
L5032 | 190 | 159 | 395 | 415 | 112 | 39 | 50 | 24,5 |
L5063 | 190 | 217 | 540 | 415 | 112 | 50 | 60 | 34 |
L5090 | 190 | 304 | 680 | 415 | 112 | 72,5 | 85 | 41,5 |
