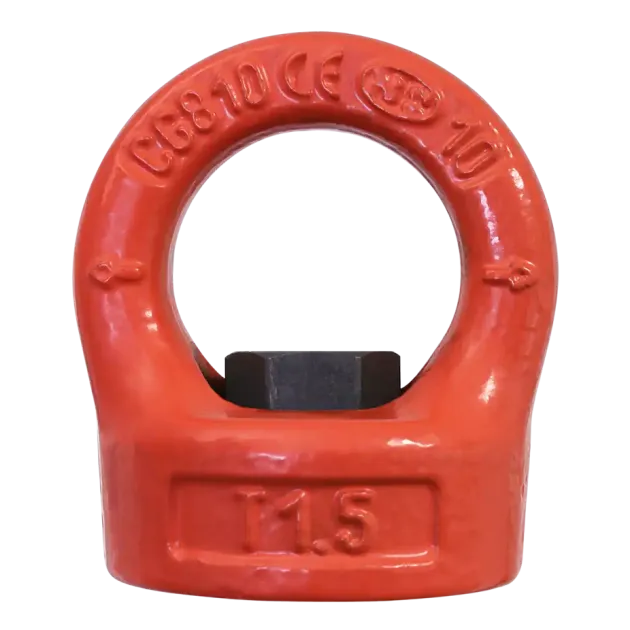

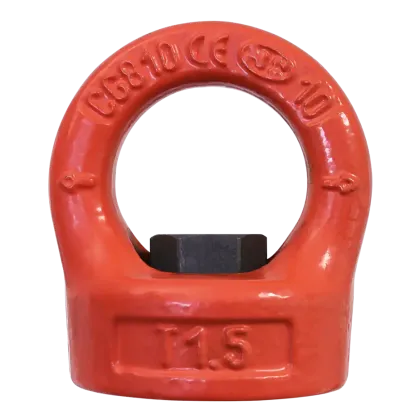

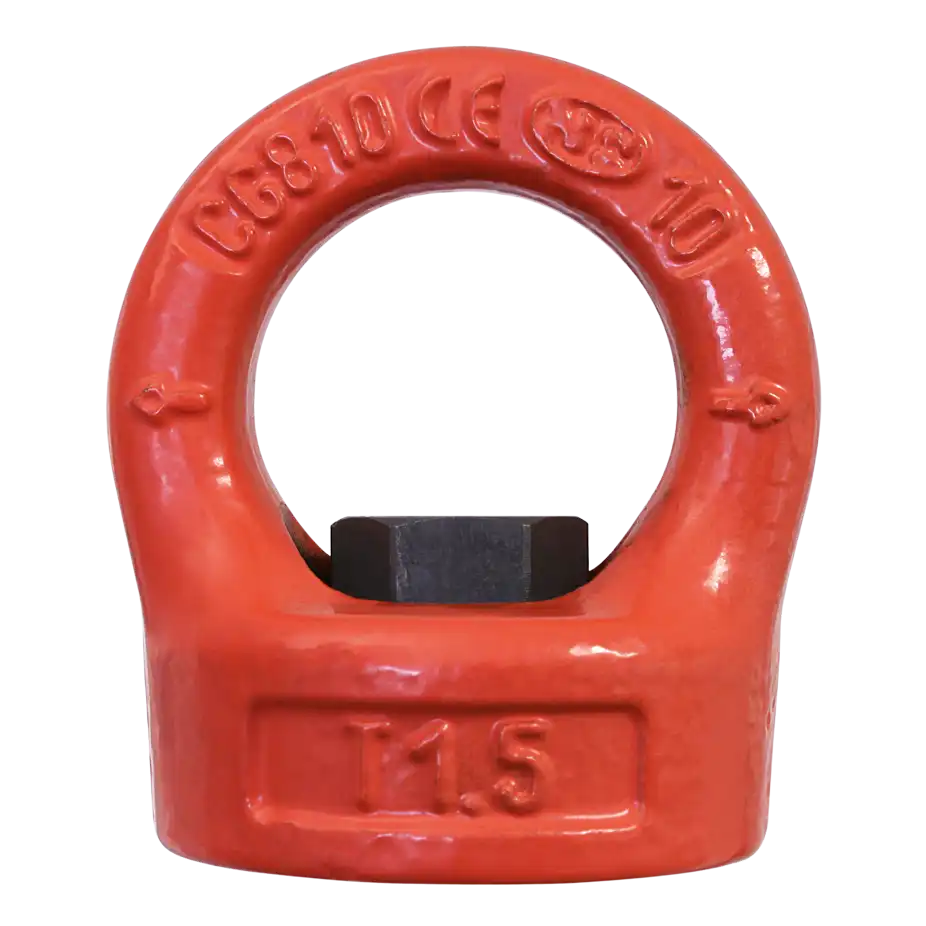

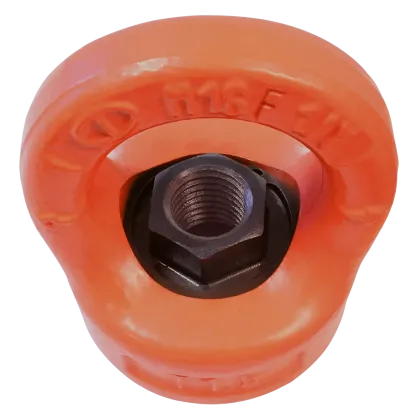

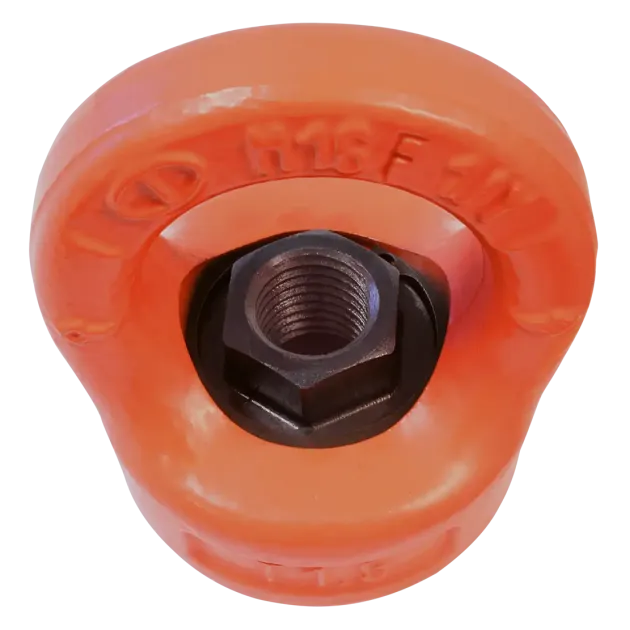

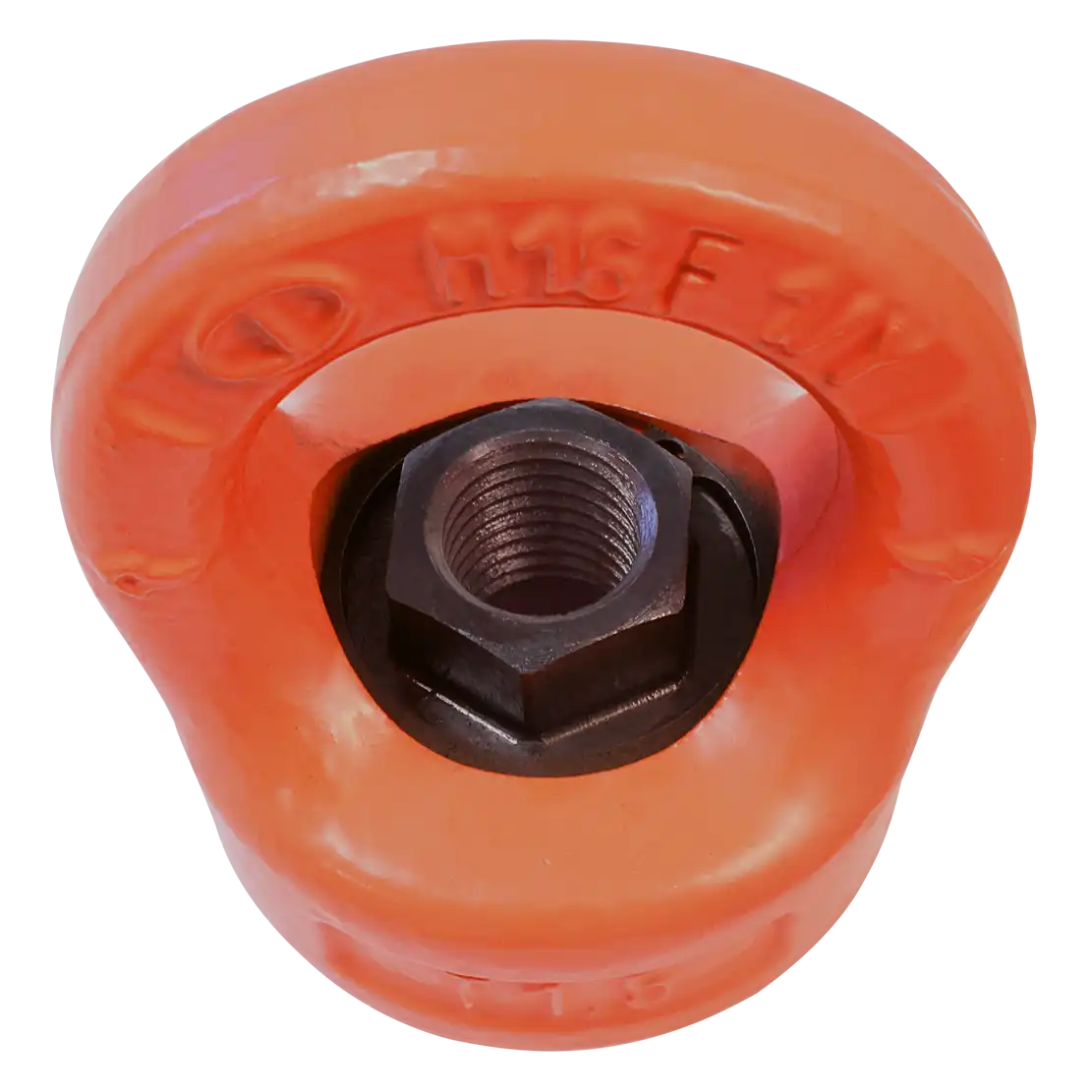

Ringmutter GK10 Typ RSB5
- zum Anschlagen von Lasten
- Güteklasse 10
- Gewinde M8 - M30
- Tragfähigkeit 1000 - 12000 kg
- 360 Grad drehbar
- allseitig belastbar
- Sicherheitsfaktor 4 in alle Belastungsrichtungen
- im fest verschraubten Zustand in Zugrichtung einstellbar
- Tragfähigkeitskennzeichnung
Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | K | L | Gewicht kg |
RSB5008 | 8 | 44,5 | 8 | 10 | 29 | 32 | 13 | 45 | 23 | 0,2 |
RSB5010 | 10 | 44,5 | 8 | 10 | 29 | 32 | 14 | 45 | 22 | 0,3 |
RSB5012 | 12 | 53,5 | 11 | 11 | 34 | 44 | 16 | 56 | 27 | 0,4 |
RSB5016 | 16 | 59,5 | 13 | 14,5 | 39 | 56 | 21 | 65 | 29 | 0,7 |
RSB5020 | 20 | 67 | 14 | 17 | 42 | 58 | 26 | 70 | 34 | 0,8 |
RSB5024 | 24 | 80 | 18 | 19 | 52 | 73 | 30 | 88 | 40 | 1,7 |
RSB5030 | 30 | 101 | 22 | 27 | 62 | 80 | 36 | 106 | 50 | 2,5 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSB5008 | 1000 | 400 | 800 | 2000 | 560 | 400 | 840 | 600 |
RSB5010 | 1000 | 400 | 800 | 2000 | 560 | 400 | 840 | 600 |
RSB5012 | 2000 | 750 | 1500 | 4000 | 1000 | 750 | 1600 | 1120 |
RSB5016 | 4000 | 1500 | 3000 | 8000 | 2000 | 1500 | 3150 | 2250 |
RSB5020 | 6000 | 2300 | 4600 | 12000 | 3220 | 2300 | 4830 | 3450 |
RSB5024 | 8000 | 3200 | 6400 | 16000 | 4480 | 3200 | 6700 | 4800 |
RSB5030 | 12000 | 4500 | 9000 | 24000 | 6300 | 4500 | 9400 | 6700 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
