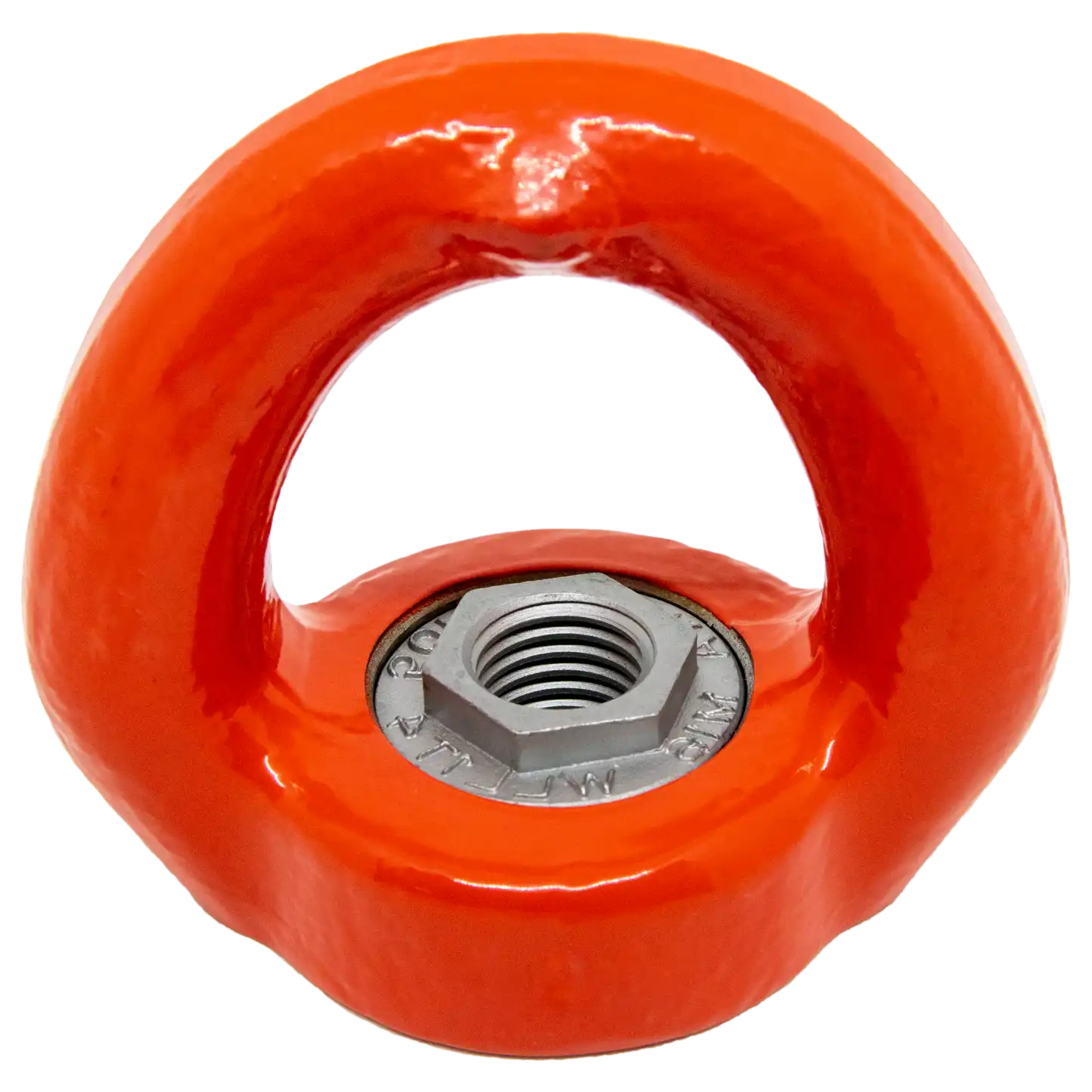

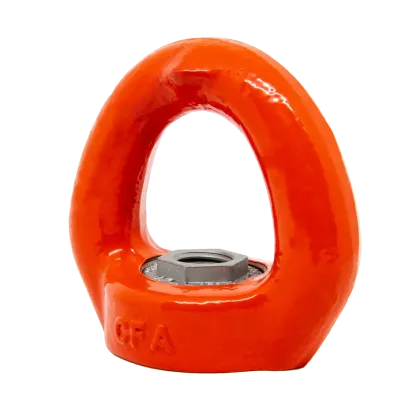

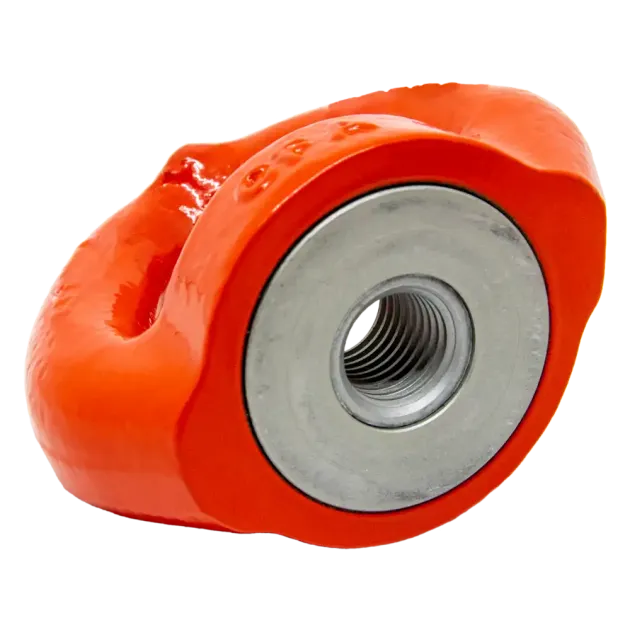

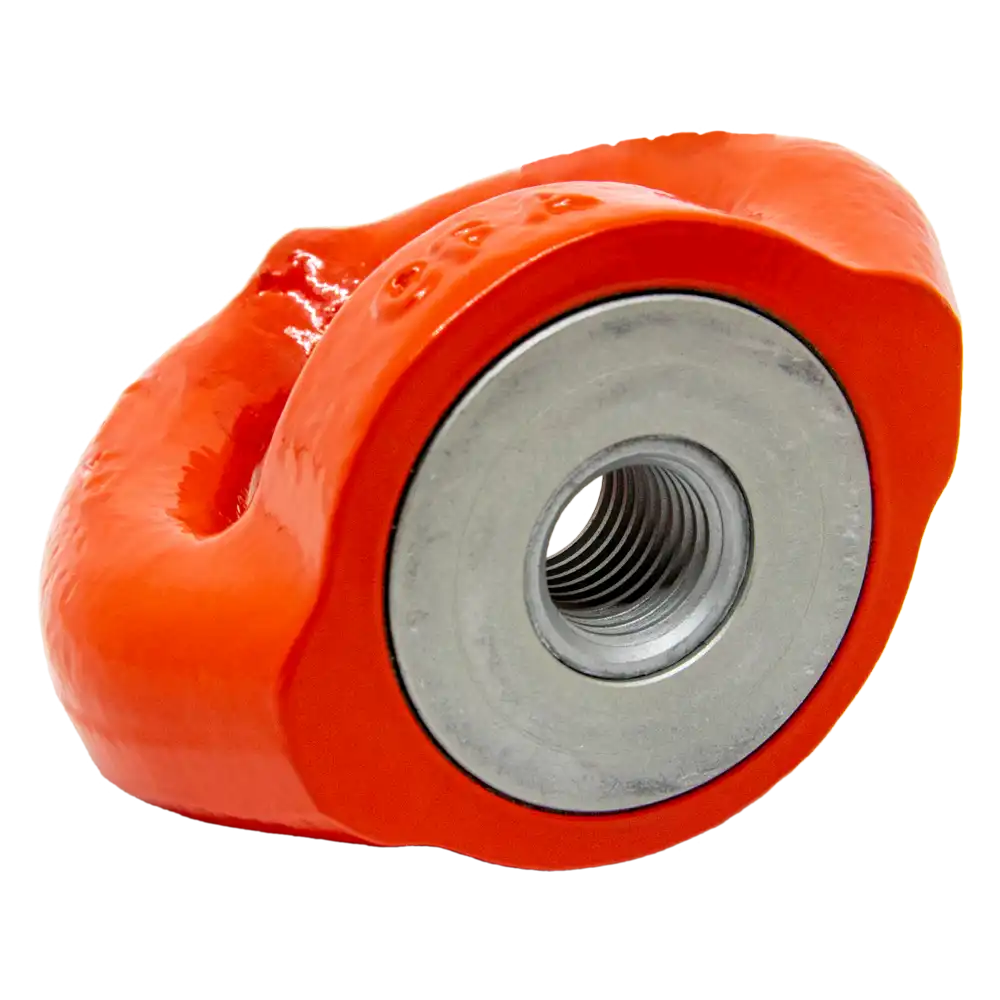

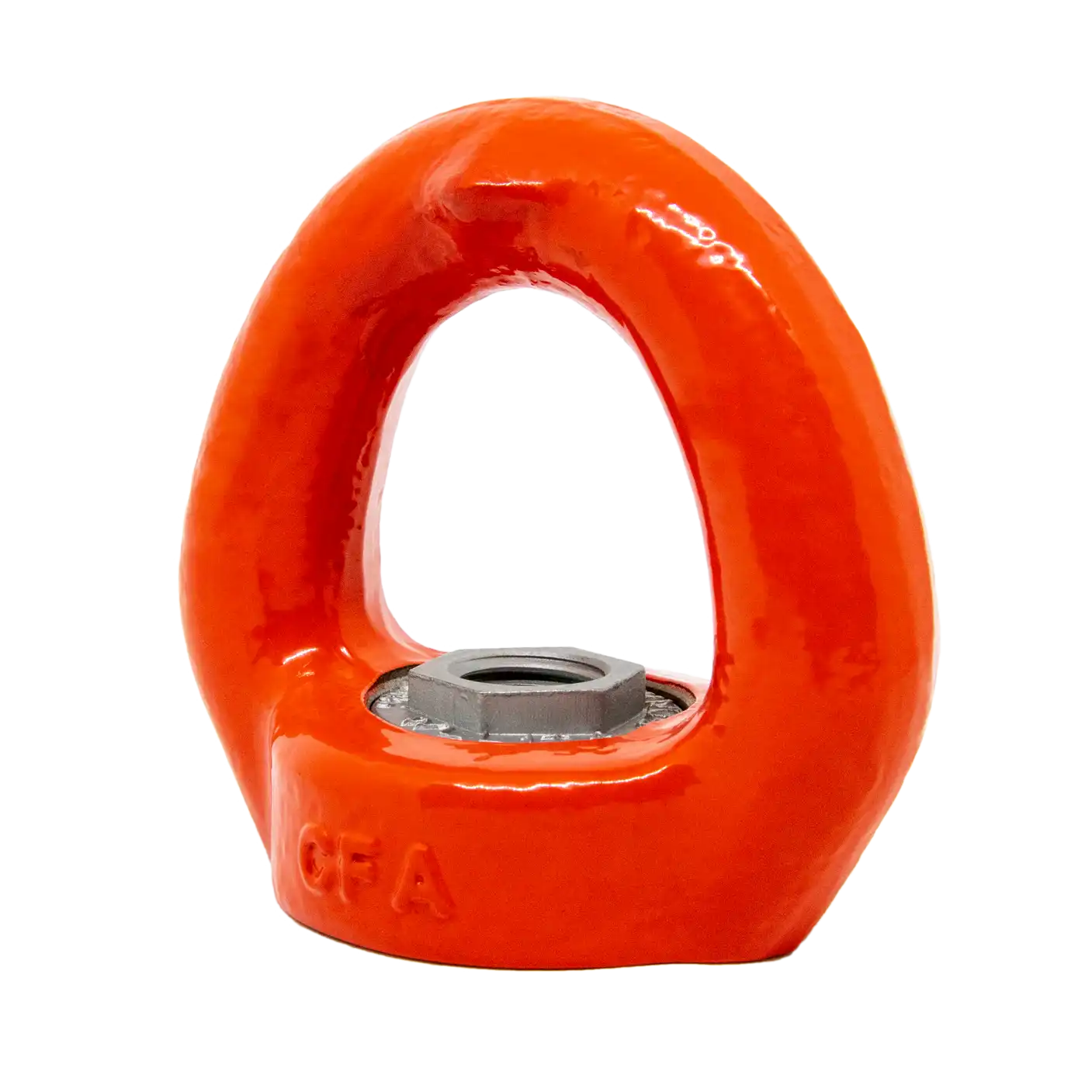

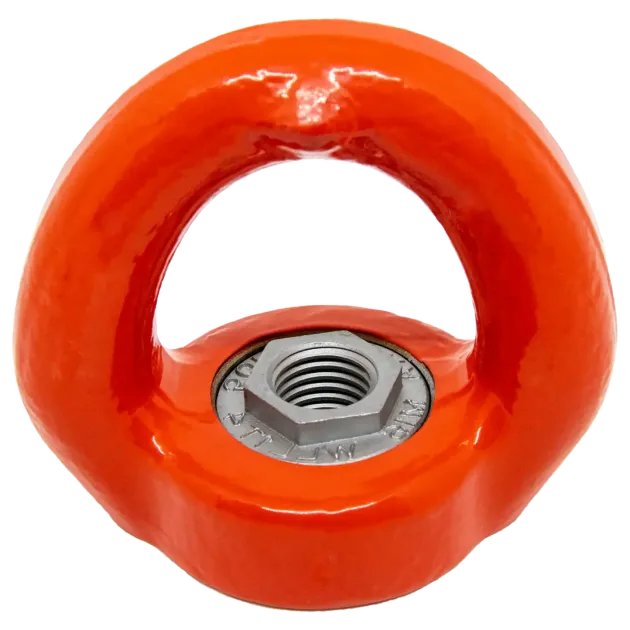

Ringmutter Typ RS1A
- Tragfähigkeit 800 - 12000 kg
- Gewinde M8 - M36
- 360° drehbar im verschraubten Zustand
Abmessungen [mm]:
Art.-Nr. | Gewinde M | L* | S | A | B | C | D | Gewicht kg |
RS1A003 | 8x1,25 | 22 | 21 | 38 | 45 | 88 | 80 | 0,9 |
RS1A006 | 10x1,50 | 22 | 21 | 38 | 45 | 88 | 80 | 0,9 |
RS1A010 | 12x1,75 | 22 | 21 | 38 | 45 | 88 | 80 | 0,9 |
RS1A016 | 16x2,00 | 22 | 21 | 38 | 45 | 88 | 80 | 0,9 |
RS1A025 | 20x2,50 | 35 | 36 | 55 | 70 | 115 | 106 | 0,9 |
RS1A040 | 24x3,00 | 48 | 40 | 77 | 94 | 168 | 155 | 2,6 |
RS1A063 | 30x3,50 | 48 | 40 | 77 | 94 | 168 | 155 | 2,6 |
RS1A100 | 36x4,00 | 48 | 40 | 77 | 94 | 168 | 155 | 2,6 |
Tragfähigkeiten [kg]:
Art.-Nr. | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RS1A003 | 800 | 500 | 1000 | 1600 | 700 | 500 | 1050 | 500 |
RS1A006 | 1600 | 700 | 1400 | 3200 | 980 | 700 | 1470 | 700 |
RS1A010 | 1900 | 900 | 1800 | 3800 | 1260 | 900 | 1890 | 900 |
RS1A016 | 3200 | 1800 | 3600 | 6400 | 2520 | 1800 | 3780 | 1800 |
RS1A025 | 6500 | 2700 | 5400 | 13000 | 3780 | 2700 | 5670 | 2700 |
RS1A040 | 7000 | 4200 | 8400 | 14000 | 5880 | 4200 | 8820 | 4200 |
RS1A063 | 10000 | 6300 | 12600 | 20000 | 8820 | 6300 | 13230 | 6300 |
RS1A100 | 12000 | 11000 | 22000 | 24000 | 15400 | 11000 | 23100 | 11000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
