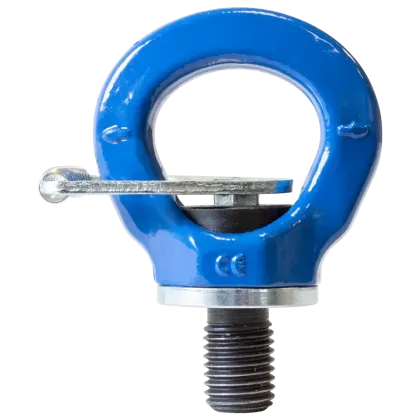

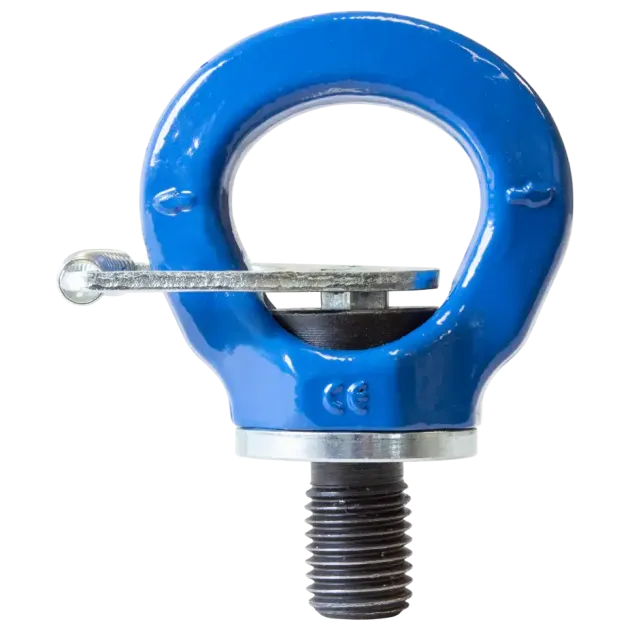

Ringschraube GK10 Typ RSND2
- Tragfähigkeit 800 - 32000 kg
- Gewinde M8 - M48
- 360° drehbar
- Güteklasse 10
- hochfester Vergütungsstahl
- allseitig belastbar
- unverlierbarer Schlüssel
- Tragfähigkeitskennzeichnung
- blau lackiert
Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | S | W | Gewicht kg |
RSND2010 | 8 x 12 | 38 | 26 | 8 | 10 | 12 | 25 | 6 | 46 | 0,1 |
RSND20101 | 10 x 14 | 38 | 26 | 8 | 10 | 14 | 25 | 6 | 46 | 0,2 |
RSND2020 | 12 x 17 | 43 | 32 | 10 | 11 | 17 | 33 | 8 | 54 | 0,2 |
RSND2040 | 16 x 24 | 52 | 38 | 14 | 13 | 24 | 36 | 10 | 64 | 0,3 |
RSND2060 | 20 x 30 | 63 | 45 | 17 | 17 | 30 | 45 | 12 | 79 | 0,6 |
RSND2080 | 24 x 36 | 73 | 52 | 20 | 20 | 36 | 53 | 14 | 92 | 1,1 |
RSND2120 | 30 x 45 | 92 | 65 | 24 | 26 | 45 | 62 | 17 | 112 | 2,1 |
RSND2160 | 36 x 57 | 105 | 76 | 30 | 29 | 57 | 82 | 22 | 136 | 3,4 |
RSND2240 | 42 x 67 | 122 | 88 | 35 | 35 | 67 | 88 | 32 | 160 | 5,7 |
RSND2320 | 48 x 76 | 139 | 100 | 42 | 42 | 76 | 110 | 36 | 180 | 10,5 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSND2010 | 800 | 300 | 600 | 1600 | 400 | 300 | 600 | 500 |
RSND20101 | 1000 | 400 | 800 | 2000 | 600 | 400 | 800 | 600 |
RSND2020 | 2000 | 750 | 1500 | 4000 | 1100 | 750 | 1600 | 1100 |
RSND2040 | 4000 | 1500 | 3000 | 8000 | 2100 | 1500 | 3200 | 2300 |
RSND2060 | 6000 | 2300 | 4600 | 12000 | 3300 | 2300 | 4900 | 3500 |
RSND2080 | 8000 | 3200 | 6400 | 16000 | 4500 | 3200 | 6800 | 4800 |
RSND2120 | 12000 | 4500 | 9000 | 24000 | 6400 | 4500 | 9500 | 6800 |
RSND2160 | 16000 | 7000 | 14000 | 32000 | 9900 | 7000 | 14800 | 10500 |
RSND2240 | 24000 | 9000 | 18000 | 48000 | 12700 | 9000 | 19100 | 13500 |
RSND2320 | 32000 | 12000 | 24000 | 64000 | 17000 | 12000 | 25500 | 18000 |
