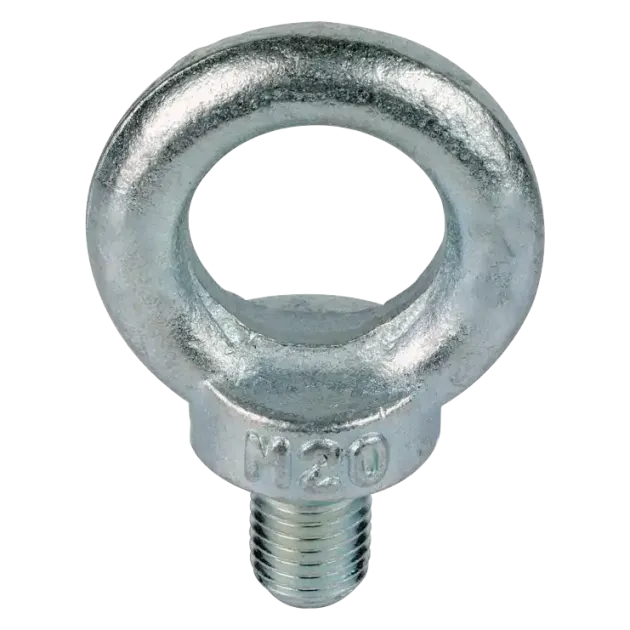

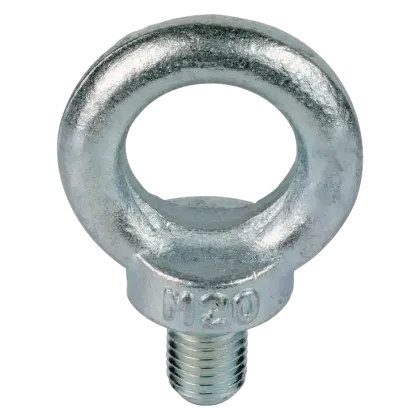

Ringschraube Typ RBS nach DIN 580
- zum Anschlagen von Lasten
- Gewinde M8 - M30
- Tragfähigkeit 140 - 3200 kg
- nach DIN 580 Ausg. 2018-4
- Material C15E galvanisch verzinkt
- Verwendungstemperaturbereich -20 °C - +200 °C

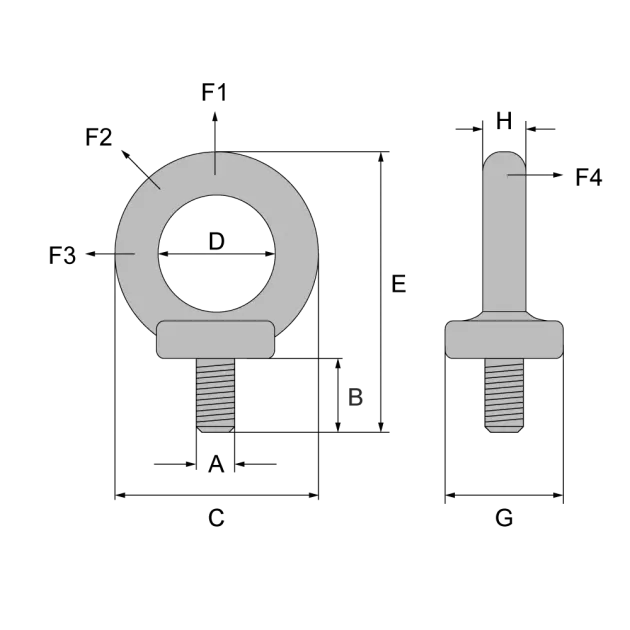

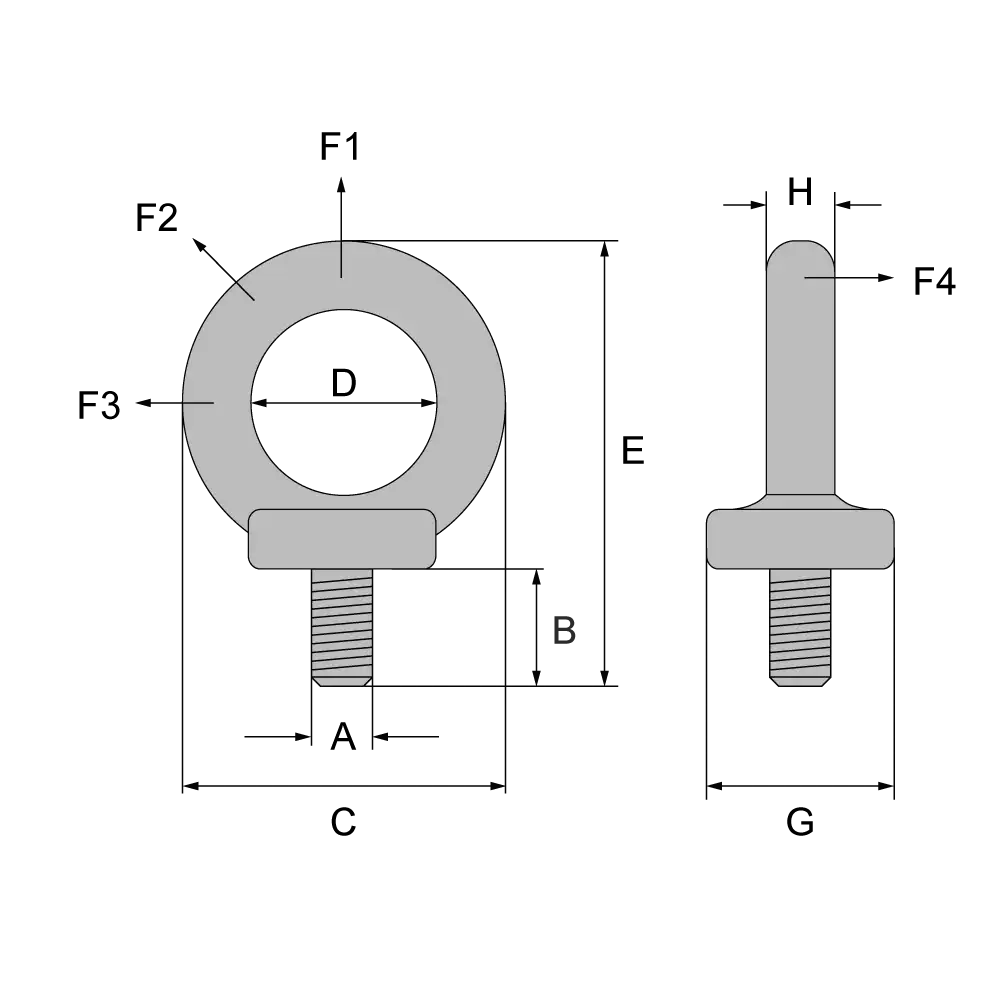

Abmessungen [mm]:
Artikel | Gewinde | C | D | E | G | H | Gewicht kg |
RBS008 | M8 | 13 | 36 | 20 | 49 | 20 | 8 |
RBS010 | M10 | 17 | 45 | 25 | 63 | 25 | 10 |
RBS012 | M12 | 21 | 54 | 30 | 74 | 30 | 12 |
RBS016 | M16 | 27 | 63 | 35 | 89 | 35 | 14 |
RBS020 | M20 | 30 | 72 | 40 | 101 | 40 | 16 |
RBS024 | M24 | 36 | 90 | 50 | 126 | 50 | 20 |
RBS030 | M30 | 45 | 108 | 60 | 154 | 65 | 24 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°*
| >45–60°**
| >0–45°
| >45–60°
|
RBS008 | 140 | - | - | - | 100 | 70 | - | - |
RBS010 | 230 | - | - | - | 170 | 115 | - | - |
RBS012 | 340 | - | - | - | 240 | 170 | - | - |
RBS016 | 700 | - | - | - | 500 | 350 | - | - |
RBS020 | 1200 | - | - | - | 860 | 600 | - | - |
RBS024 | 1800 | - | - | - | 1290 | 900 | - | - |
RBS030 | 3200 | - | - | - | 2300 | 1600 | - | - |
* Tragfähigkeit für jeweils eine Schraube
** Tragfähigkeit für jeweils eine Schraube, bei senkrechter- und seitlicher Montage
§ Volle Tragfähigkeit bei Belastung in Richtung F1
§ F2 in alle Richtungen aus der Ringebene bis 45° möglich
§ F3 / F4 (>45-90°) ist nicht zulässig.
Das Gewinde muss vollständig eingedreht sein und die Schraube muss mit Ihrem Fußflansch plan und vollständig aufliegen. Die eingeleiteten Kräfte müssen vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können.
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
