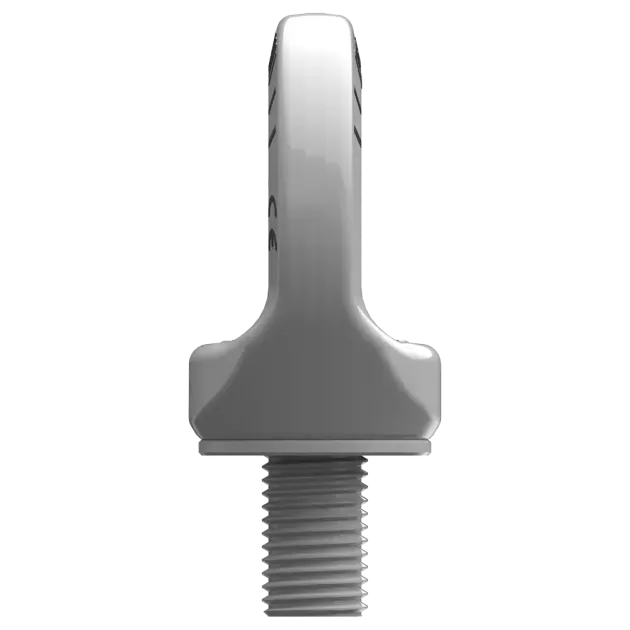

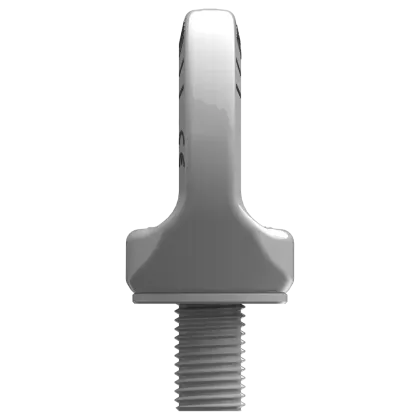

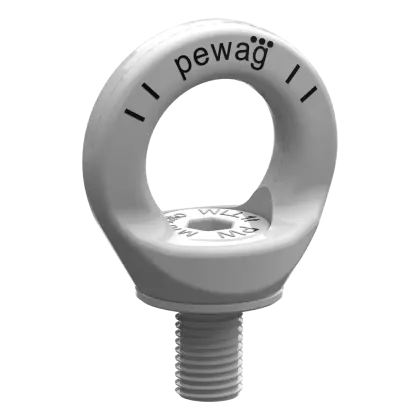

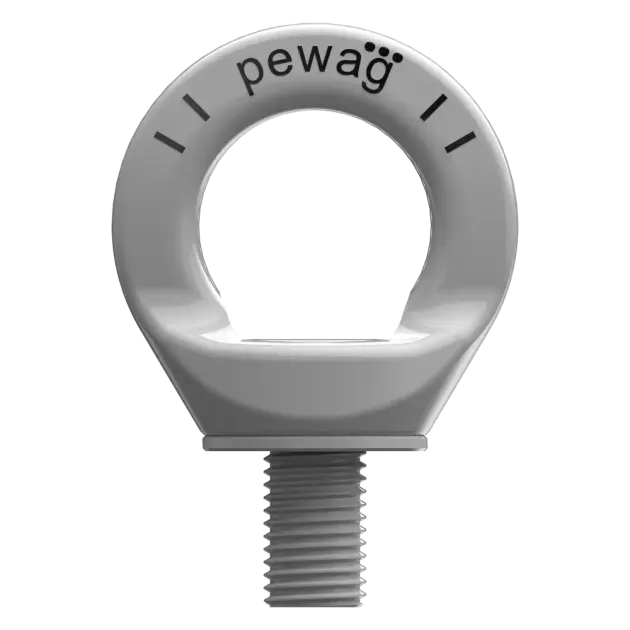

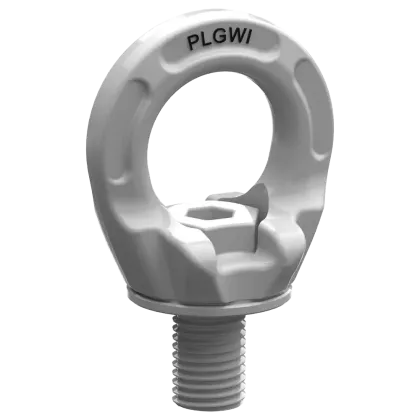

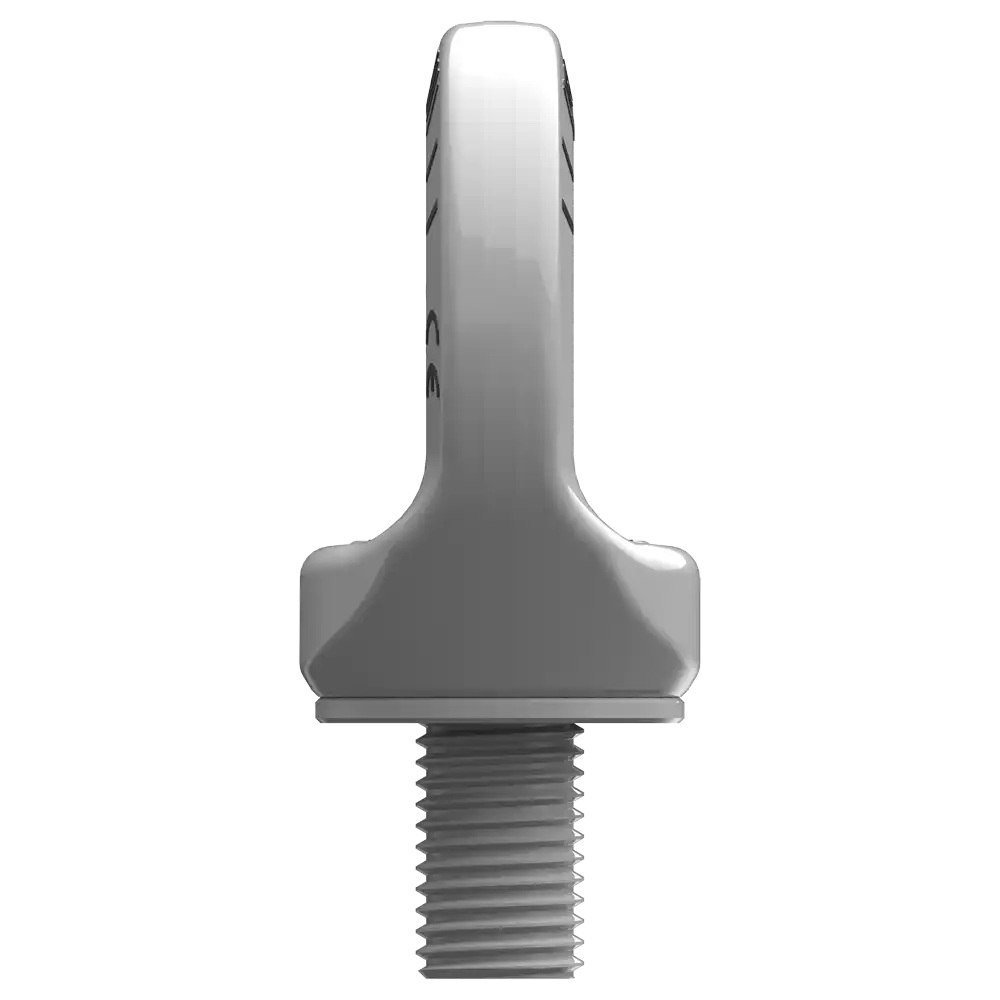

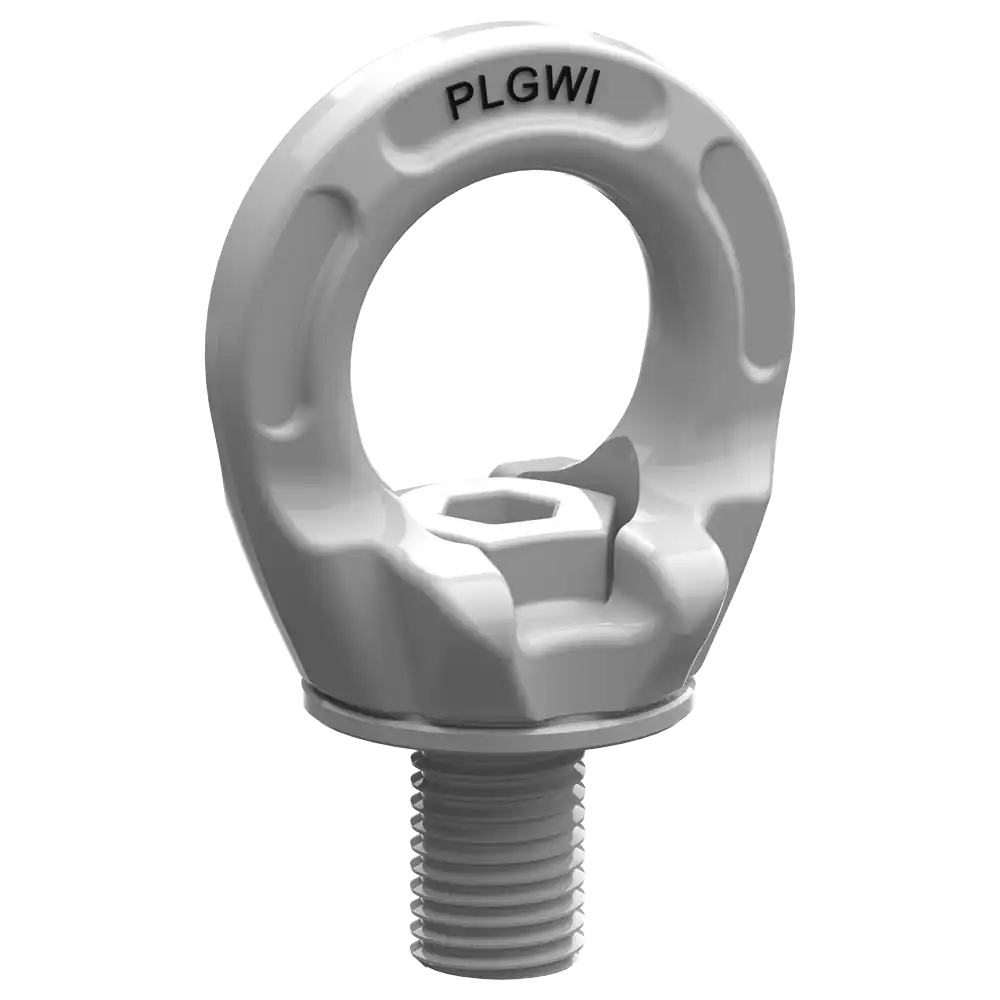

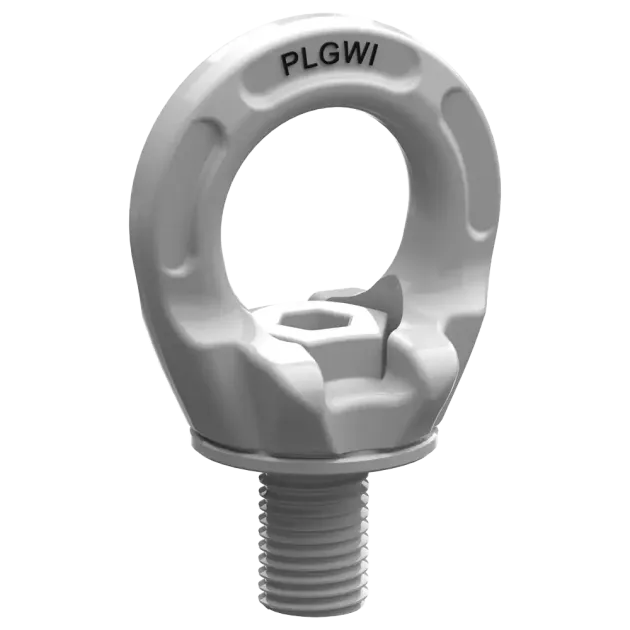

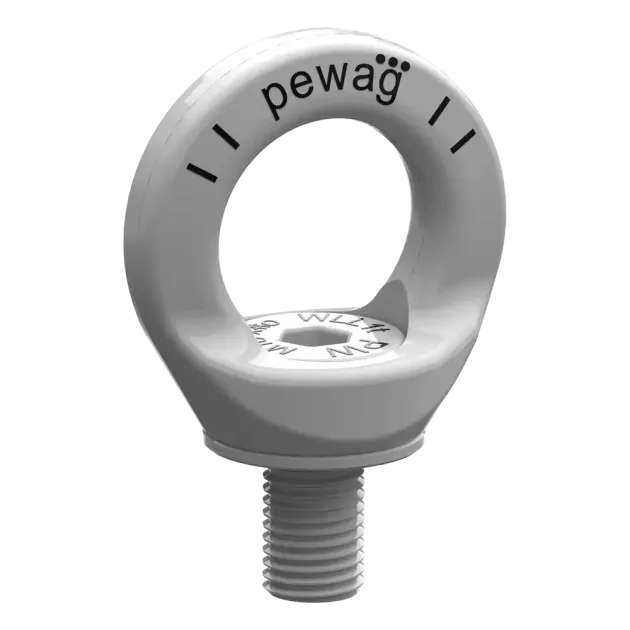

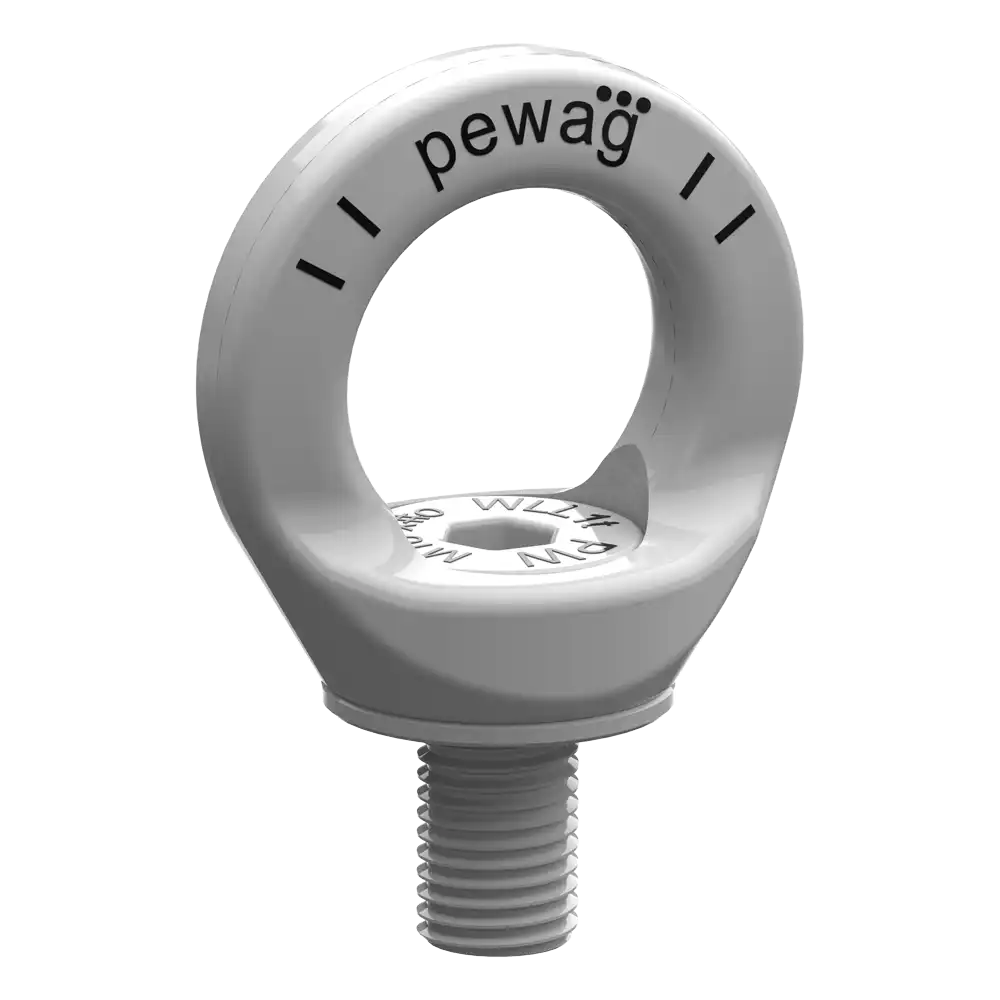

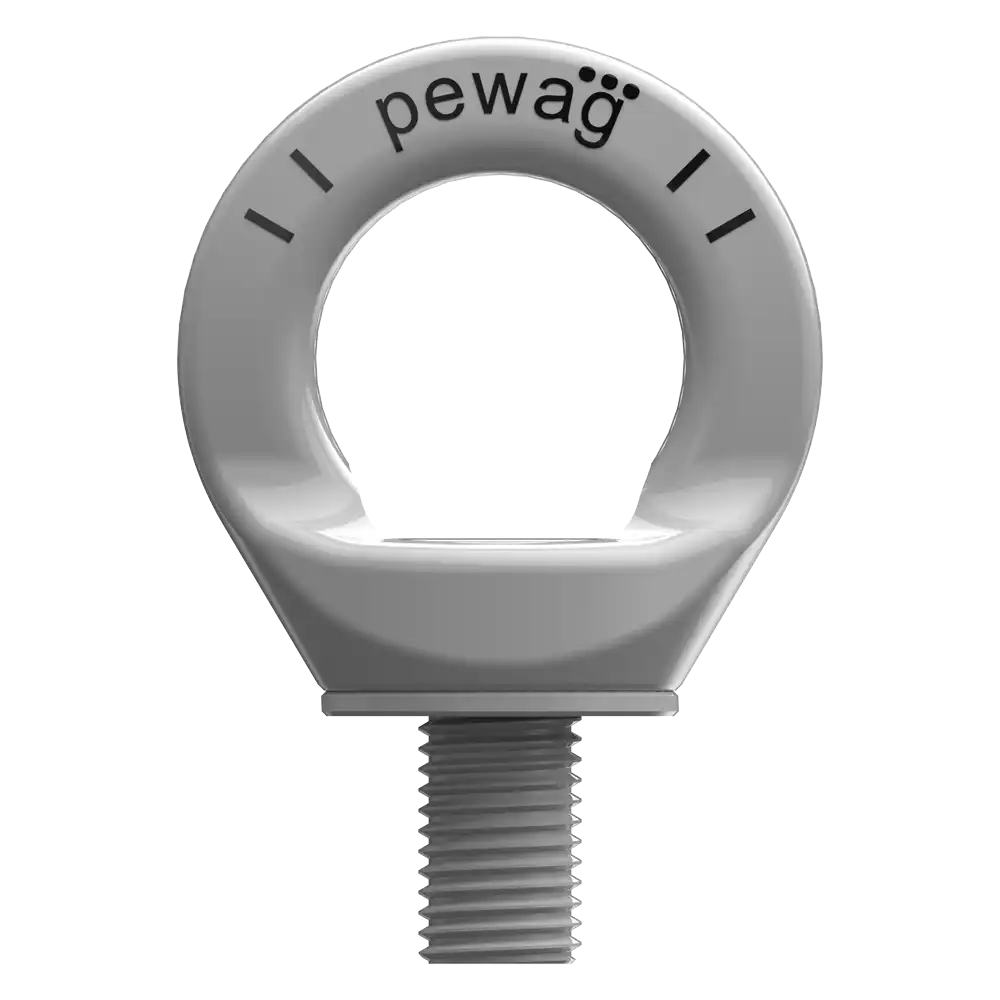

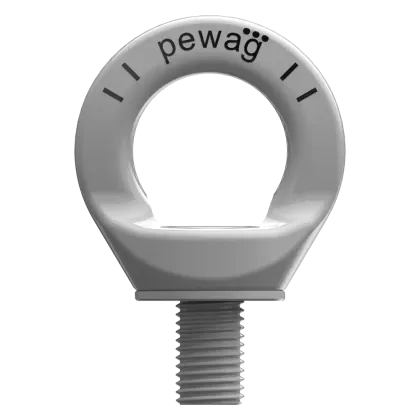

Ringschraube Typ RSPE inox
- zum Anschlagen von Lasten
- Tragfähigkeit 1500 - 3800 kg
- Gewinde M12 - M20
- korrosionsbeständig durch Material 1.4462 (Duplex)
- 360° drehbar
- Ausrichtung in Lastrichtung möglich
- mit Innensechskantschraube (austauschbar)
- Schraube 100% rissgeprüft
- Temperatureinsatzbereich: -40° bis 280°C
- entspricht allen gängigen Normen
- Markierungen für Neigungswinkel am Ring
- Sicherheitsfaktor 4:1
Abmessungen [mm]:
Art.-Nr. | Gewinde | a | b | c | d | e | f | n | nmax | s | Gewicht kg |
RSPE005 | M12 | 30 | 55 | 12 | 30 | 59 | 30 | 18 | 160 | 8 | 0,23 |
RSPE010 | M16 | 35 | 64 | 14 | 35 | 67 | 35 | 24 | 160 | 10 | 0,36 |
RSPE020 | M20 | 40 | 72 | 17 | 40 | 80 | 45 | 30 | 160 | 12 | 0,60 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 0°
| 90°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSPE005 | 1500 | 500 | 3000 | 1000 | 700 | 500 | 1060 | 750 |
RSPE010 | 3000 | 1000 | 6000 | 2000 | 1400 | 1000 | 2100 | 1500 |
RSPE020 | 3800 | 2000 | 7600 | 4000 | 2800 | 2000 | 4200 | 3000 |
Zugrichtung F4 ist nicht zulässig!
