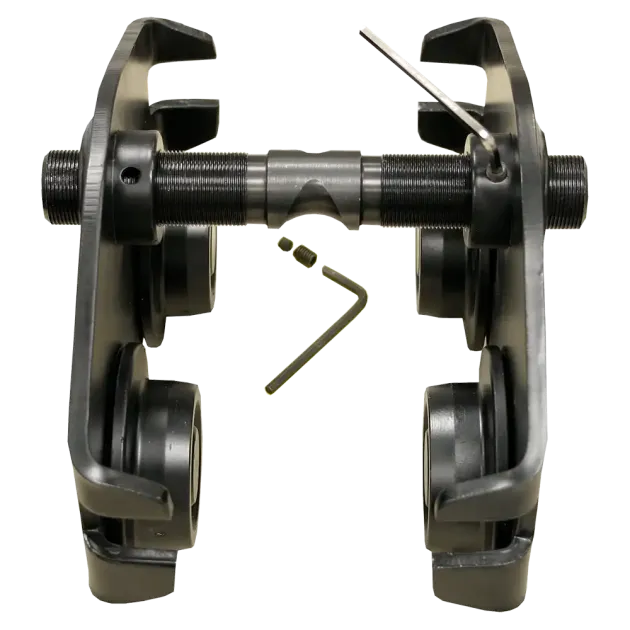

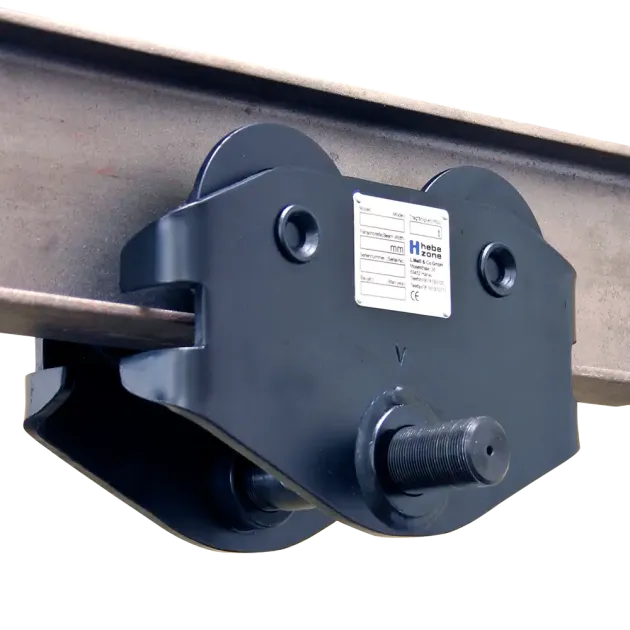

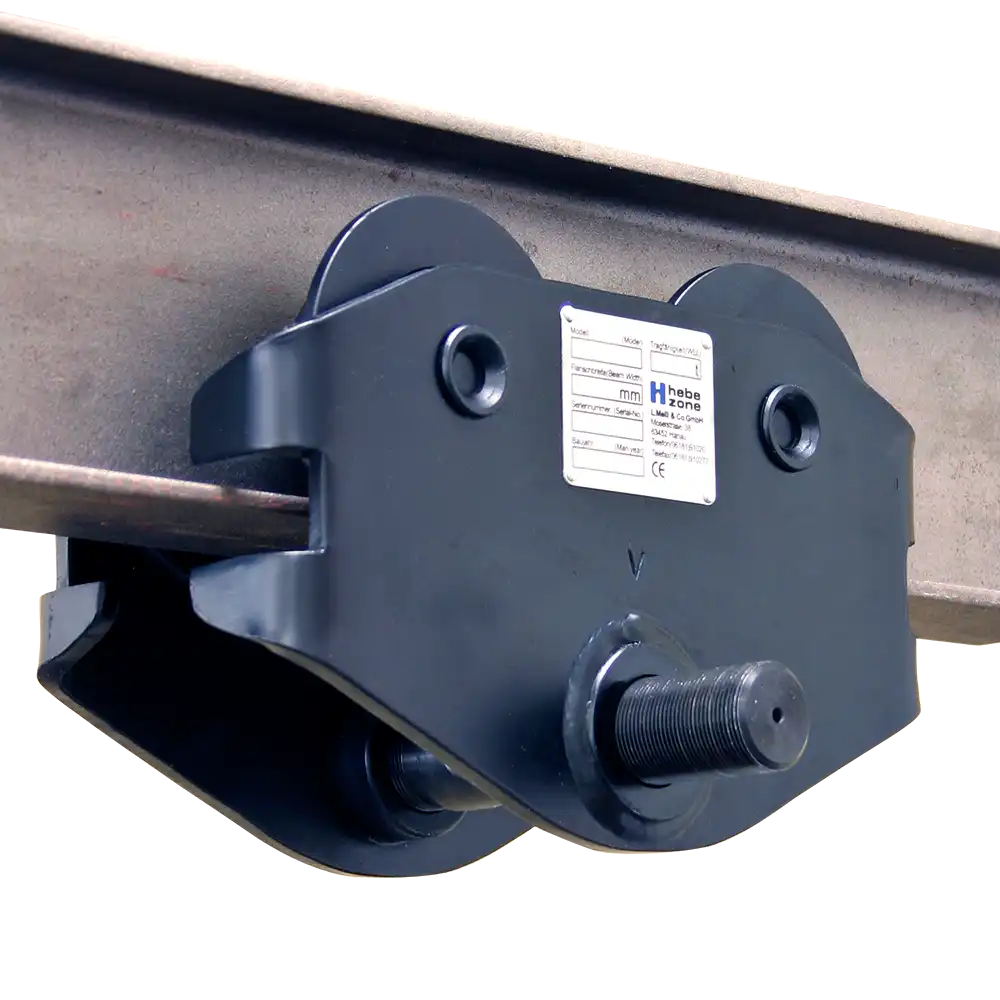

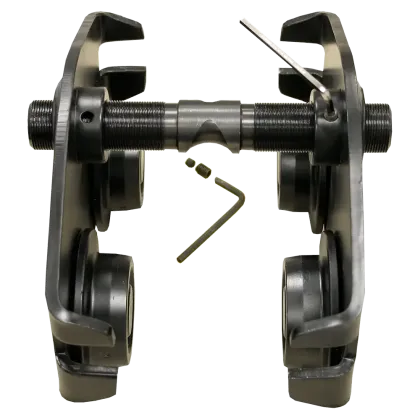

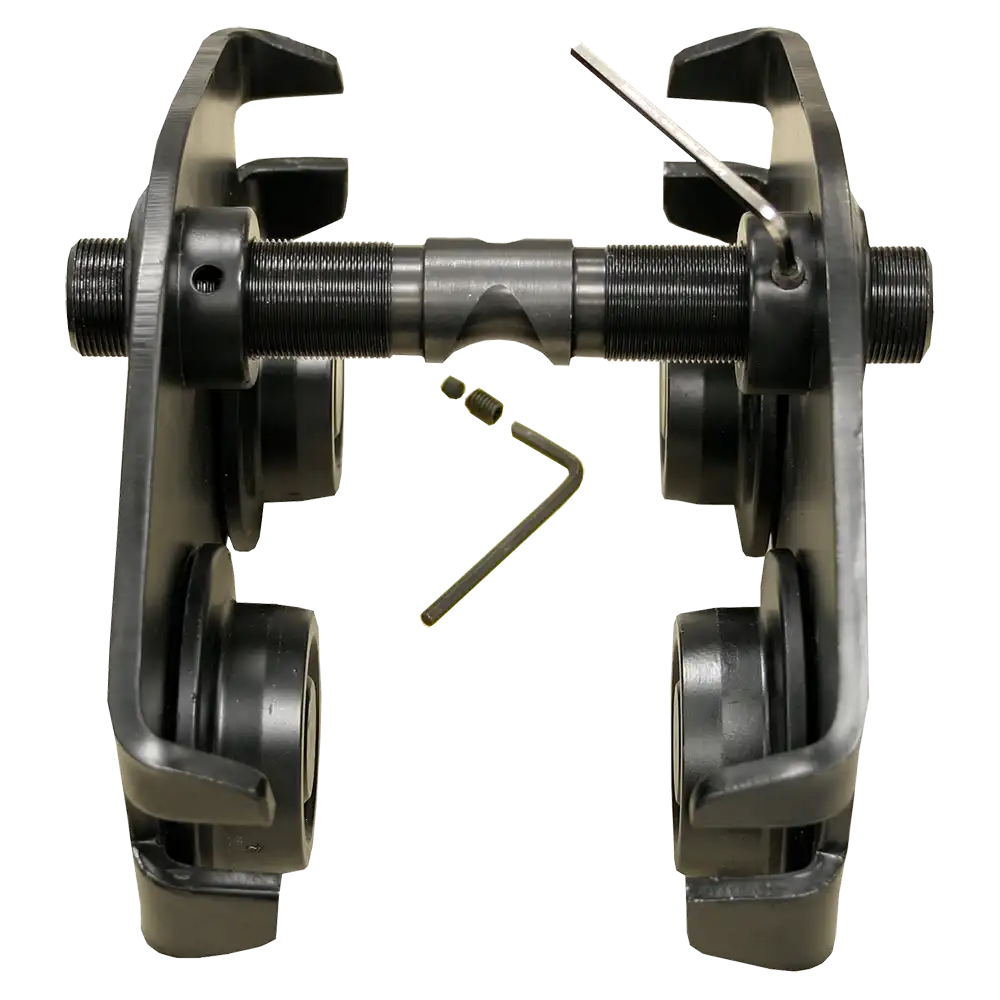

Schiebelaufkatze LKA
- Tragfähigkeit 500 - 5000 kg
- Flanschbreite 46 - 300 mm
- einfache, schnelle Montage
- kugelgelagerte Laufrollen
- Absturzsicherung
- kleine Bauhöhe
- Anfahrschutz
Leistungsdaten:
Artikel | Tragfähigkeit kg | kleinste Bauhöhe mm | Flanschbreite mm | Kurvenradius* mm | Gewicht kg |
LKA0050 | 500 | 45 | 46-160 | 1000 | 6 |
LKA0051 | 500 | 45 | 161-280 | 1000 | 6,4 |
LKA0100 | 1000 | 51 | 50-160 | 1250 | 9,4 |
LKA0101 | 1000 | 51 | 161-280 | 1250 | 10,7 |
LKA0200 | 2000 | 63 | 64-180 | 1800 | 19 |
LKA0201 | 2000 | 63 | 181-300 | 1800 | 21 |
LKA0300 | 3000 | 78 | 74-180 | 2200 | 31,5 |
LKA0301 | 3000 | 78 | 181-300 | 2200 | 34 |
LKA0500 | 5000 | 92 | 82-180 | 2500 | 55 |
LKA0501 | 5000 | 92 | 181-300 | 2500 | 58 |
* kleinster innerer Kurvenradius
Abmessungen [mm]:
Artikel | A min | A max | B | C | Ø D | E | F | G | H | Ø J | Ø K | L | M | P |
LKA0050 | 46 | 160 | 208 | 18 | 62 | 77 | 18 | 45 | 33 | 25 | 19 | 216 | 100 | 24 |
LKA0051 | 161 | 280 | 208 | 18 | 62 | 77 | 18 | 45 | 33 | 25 | 19 | 216 | 100 | 24 |
LKA0100 | 50 | 160 | 212 | 20 | 70 | 85 | 20 | 51 | 40 | 32 | 24 | 264 | 130 | 26 |
LKA0101 | 161 | 280 | 212 | 20 | 70 | 85 | 20 | 51 | 40 | 32 | 24 | 264 | 130 | 26 |
LKA0200 | 64 | 180 | 248 | 24 | 100 | 118 | 24 | 63 | 51 | 40 | 32 | 345 | 165 | 30 |
LKA0201 | 181 | 300 | 248 | 24 | 100 | 118 | 24 | 63 | 51 | 40 | 32 | 345 | 165 | 30 |
LKA0300 | 74 | 180 | 262 | 28 | 114 | 137 | 28 | 78 | 57 | 46 | 35 | 384 | 180 | 35 |
LKA0301 | 181 | 300 | 262 | 28 | 114 | 137 | 28 | 78 | 57 | 46 | 35 | 384 | 180 | 35 |
LKA0500 | 82 | 180 | 270 | 34 | 140 | 165 | 34 | 92 | 64 | 56 | 42 | 455 | 215 | 40 |
LKA0501 | 181 | 300 | 270 | 34 | 140 | 165 | 34 | 92 | 64 | 56 | 42 | 455 | 215 | 40 |
