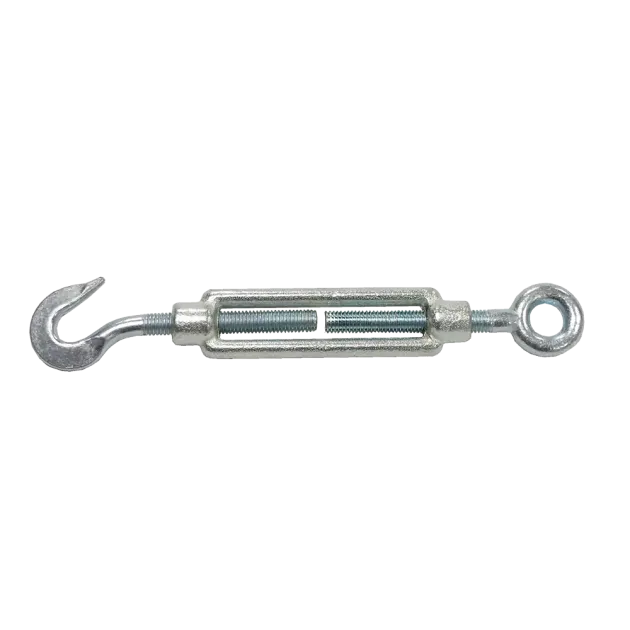

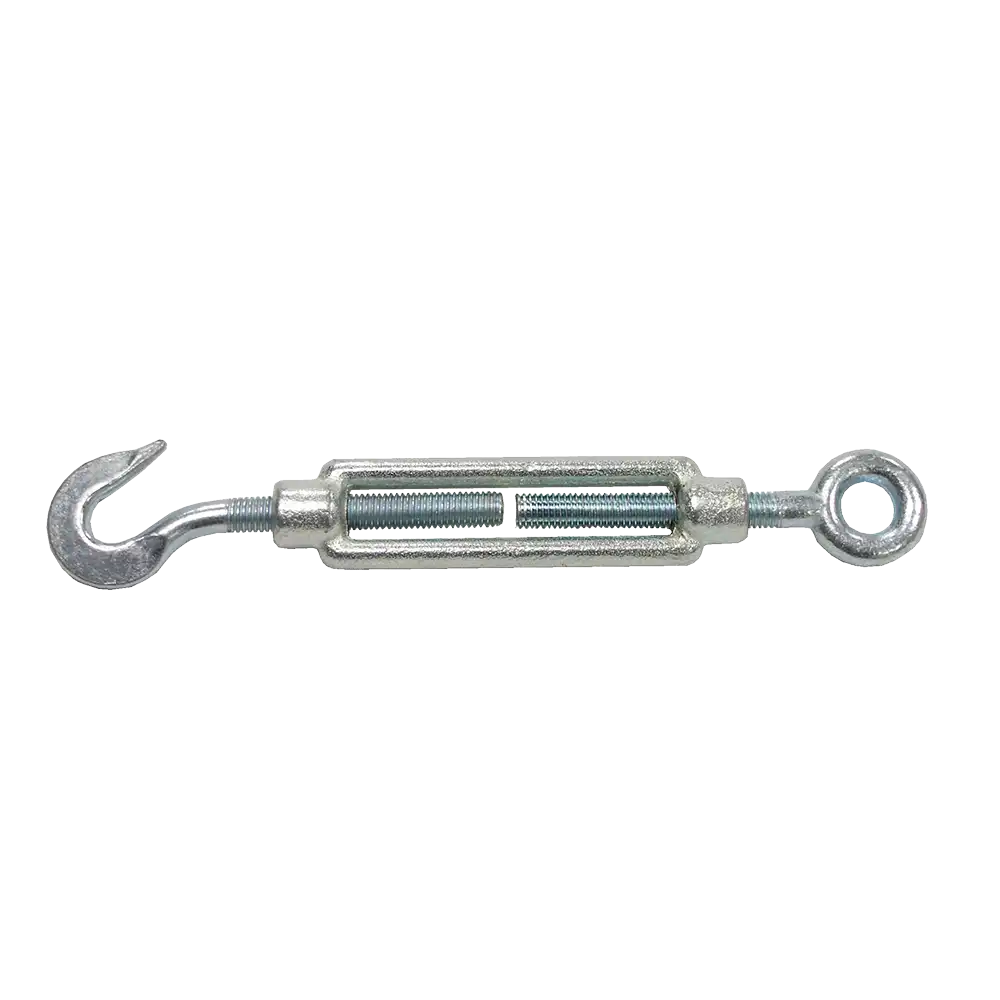

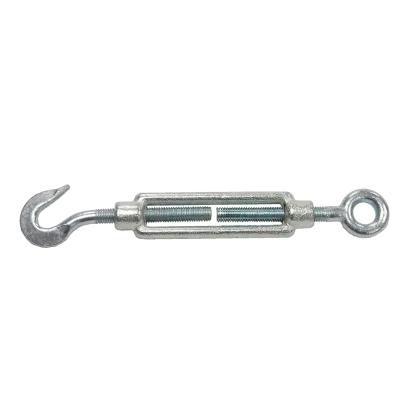

Spannschloss Haken/Öse
- Gewinde M8 - M30
- nach DIN 1480
- verzinkt
Abmessungen [mm]:
Artikel | Gewinde M | E1 | E2 | L1 | L2 | Gewicht kg |
LA3301 | 6 | 84 | 108 | 80 | 76 | 0,1 |
LA3302 | 8 | 77 | 108 | 86 | 83 | 0,1 |
LA3303 | 10 | 88 | 126 | 100 | 90 | 0,3 |
LA3304 | 12 | 85 | 125 | 105 | 105 | 0,4 |
LA3305 | 14 | 93 | 140 | 121 | 114 | 0,6 |
LA3306 | 16 | 116 | 170 | 150 | 140 | 1 |
LA3307 | 20 | 132 | 200 | 180 | 165 | 1,6 |
LA3308 | 22 | 148 | 215 | 192 | 172 | 2,1 |
LA3309 | 24 | 180 | 245 | 220 | 195 | 2 |
LA3310 | 30 | 165 | 255 | 245 | 200 | 3,9 |
