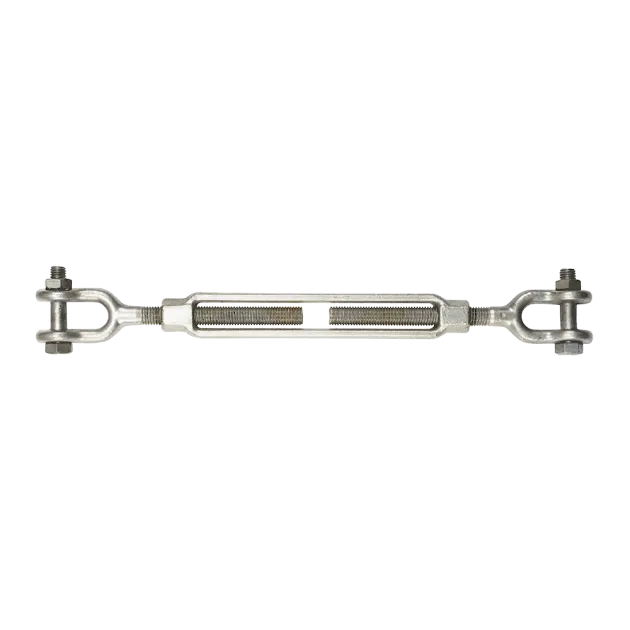

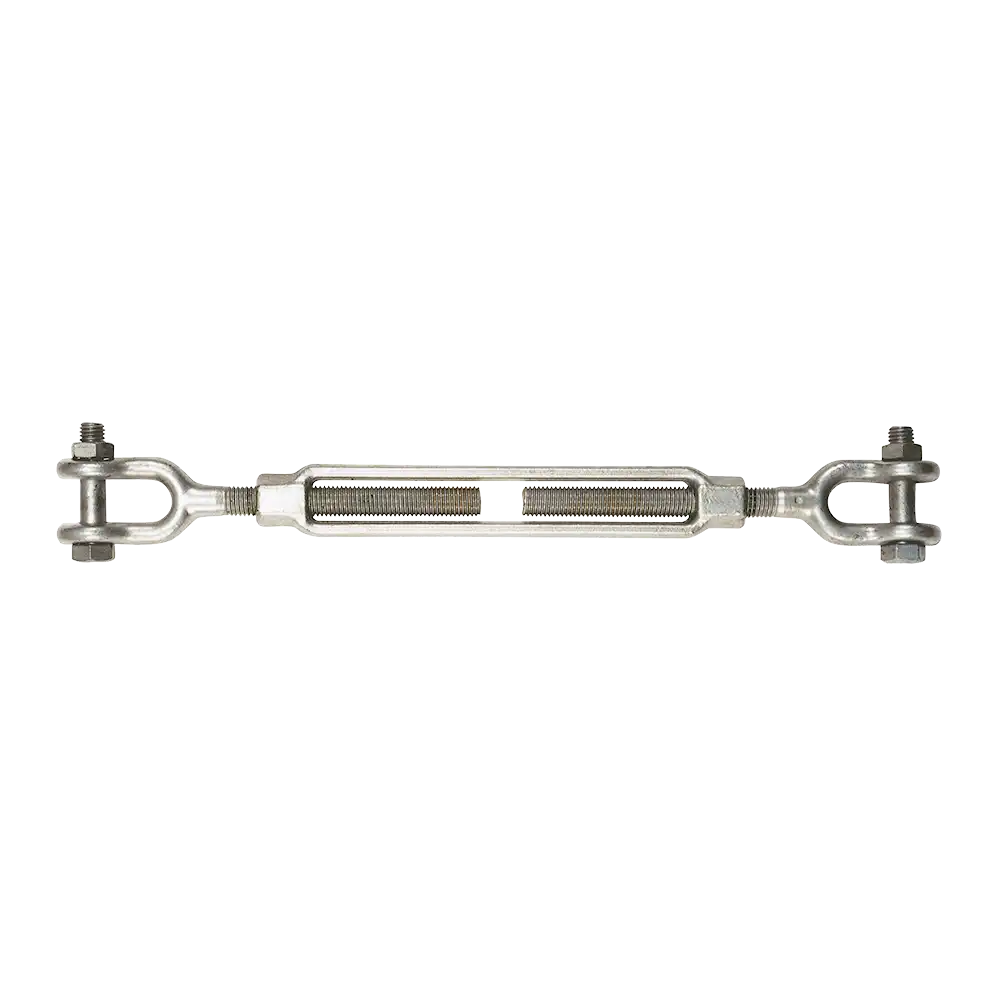

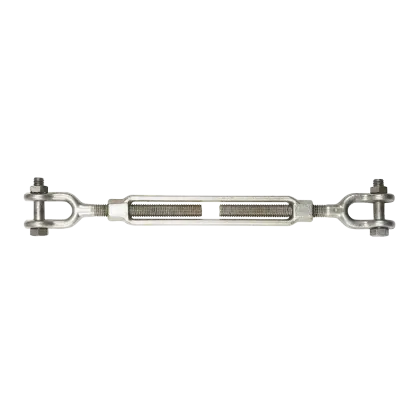

Spannschloss LA46 Typ Schäkel-Schäkel
- Belastung 540 - 27220 kg
- besonders langer Spannweg
- mit montierten Kontermuttern
- geschmiedet und verzinkt
- Schäkel mit Bolzen, Mutter und Splint
Leistungsdaten:
Artikel | Belastung kg | Größe Zoll | Spannweg mm | Nutzlänge min. mm | Gewicht kg |
LA4603 | 540 | 3/8 x 6 | 152 | 274 | 0,5 |
LA4604 | 1000 | 1/2 x 6 | 152 | 294 | 0,8 |
LA4605 | 1000 | 1/2 x 9 | 228 | 374 | 0,9 |
LA4606 | 1000 | 1/2 x 12 | 304 | 444 | 1,1 |
LA4607 | 1590 | 5/8 x 6 | 152 | 322 | 1,3 |
LA4608 | 1590 | 5/8 x 9 | 228 | 402 | 1,5 |
LA4609 | 1590 | 5/8 x 12 | 304 | 472 | 1,7 |
LA4610 | 2360 | 3/4 x 6 | 152 | 346 | 2 |
LA4611 | 2360 | 3/4 x 9 | 228 | 426 | 2,4 |
LA4612 | 2360 | 3/4 x 12 | 304 | 496 | 2,7 |
LA4613 | 2360 | 3/4 x 18 | 457 | 656 | 3,4 |
LA4614 | 3270 | 7/8 x 12 | 304 | 532 | 4 |
LA4615 | 3270 | 7/8 x 18 | 457 | 692 | 4,9 |
LA4616 | 4540 | 1 x 6 | 152 | 453 | 4,7 |
LA4617 | 4540 | 1 x 12 | 304 | 572 | 5,6 |
LA4618 | 4540 | 1 x 18 | 457 | 732 | 6,8 |
LA4620 | 6890 | 1 1/4 x 12 | 304 | 660 | 9,8 |
LA4621 | 6890 | 1 1/4 x 18 | 457 | 760 | 11,6 |
LA4623 | 9710 | 1 1/2 x 12 | 304 | 720 | 15,4 |
LA4624 | 9710 | 1 1/2 x 18 | 457 | 860 | 18 |
Abmessungen Schäkel [mm]:
Artikel | A | B | C | D | E | G | F |
LA4603 | 9,6 | 12 | 8 | 22 | 54 | 21 | 41 |
LA4604 | 12,7 | 15 | 10 | 27 | 70 | 26 | 48 |
LA4605 | 12,7 | 15 | 10 | 27 | 70 | 26 | 48 |
LA4606 | 12,7 | 15 | 10 | 27 | 70 | 26 | 48 |
LA4607 | 15,9 | 19 | 13 | 33 | 89 | 34 | 62 |
LA4608 | 15,9 | 19 | 13 | 33 | 89 | 34 | 62 |
LA4609 | 15,9 | 19 | 13 | 33 | 89 | 34 | 62 |
LA4610 | 19,1 | 23 | 16 | 38 | 106 | 42 | 65 |
LA4611 | 19,1 | 23 | 16 | 38 | 106 | 42 | 65 |
LA4612 | 19,1 | 23 | 16 | 38 | 106 | 42 | 65 |
LA4613 | 19,1 | 23 | 16 | 38 | 106 | 42 | 65 |
LA4614 | 22,2 | 28 | 20 | 44 | 123 | 48 | 79 |
LA4615 | 22,2 | 28 | 20 | 44 | 123 | 48 | 79 |
LA4616 | 25,4 | 30 | 23 | 52 | 140 | 54 | 88 |
LA4617 | 25,4 | 30 | 23 | 52 | 140 | 54 | 88 |
LA4618 | 25,4 | 30 | 23 | 52 | 140 | 54 | 88 |
LA4620 | 31,8 | 44 | 29 | 71 | 183 | 67 | 115 |
LA4621 | 31,8 | 44 | 29 | 71 | 183 | 67 | 115 |
LA4623 | 38,1 | 52 | 35 | 71 | 200 | 79 | 130 |
LA4624 | 38,1 | 52 | 35 | 71 | 200 | 79 | 130 |
