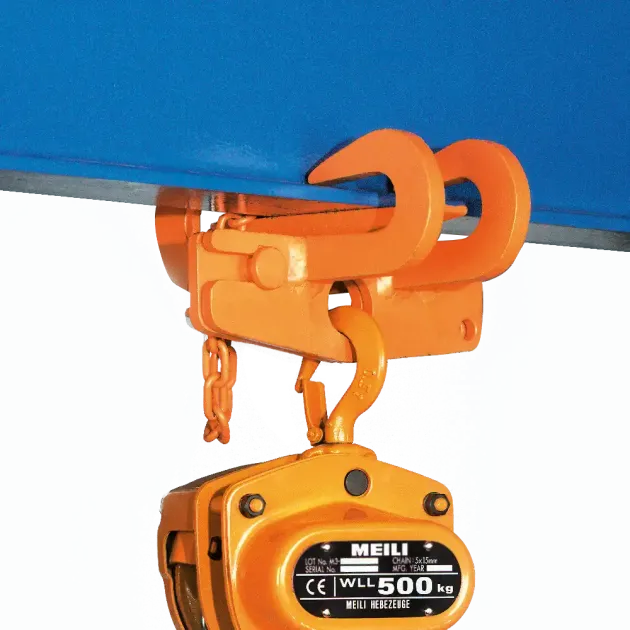

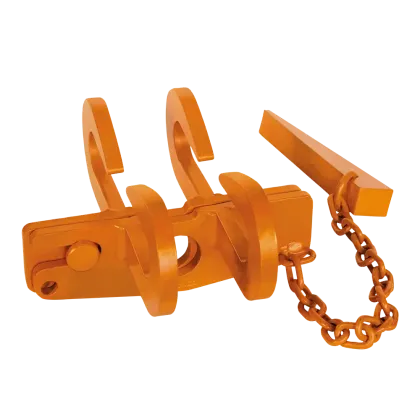

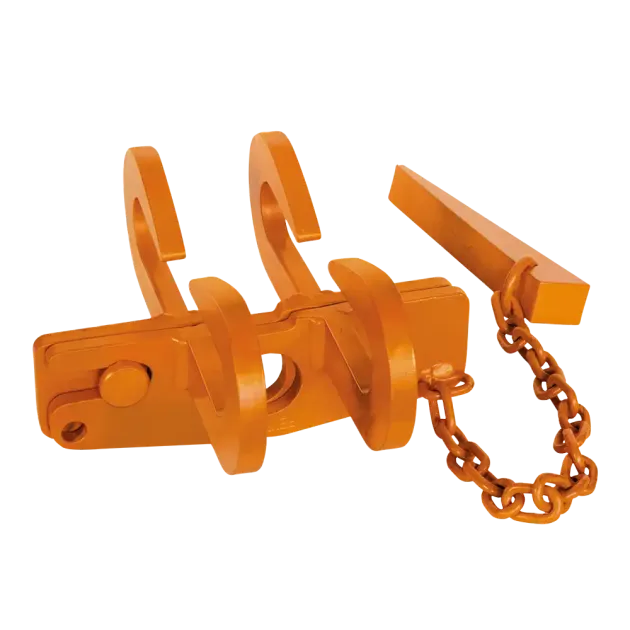

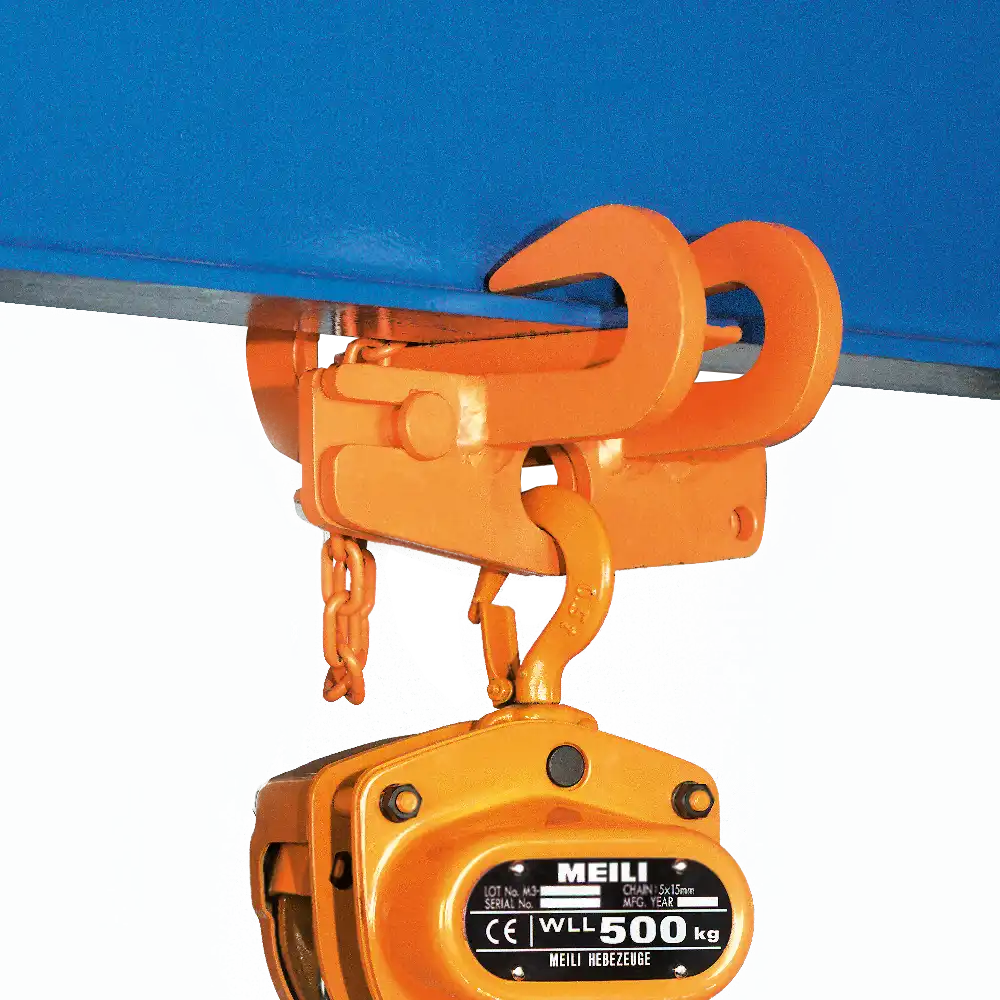

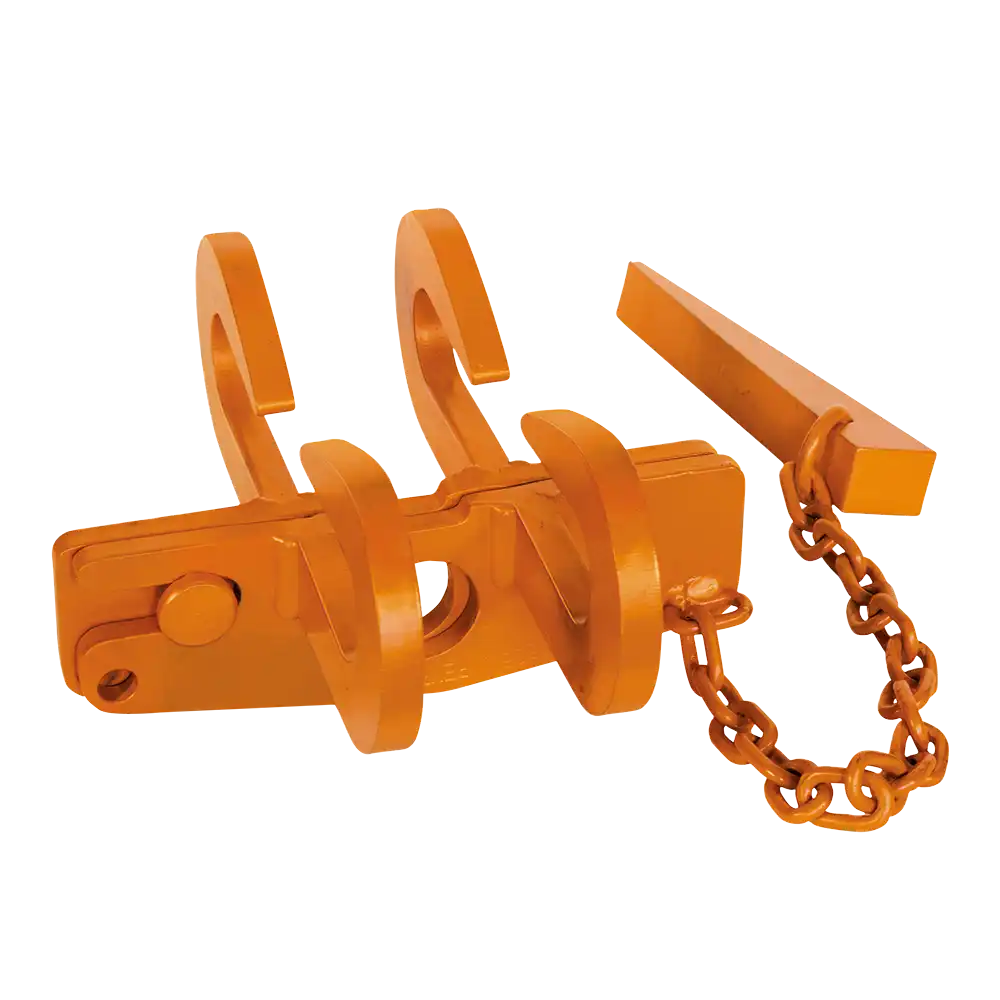

Trägerklemme Typ B1
- Tragfähigkeit 1000 - 5000 kg
- für alle I / T Profile
- schnelle und einfache Montage
Zurück zu: Zubehör
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | Flansch | B | C | D | E | F | G | J | X | Gewicht kg |
968110 | 1000 | 38 - 102 | 118 | 172 | 222 | 38 | 38 | 17 | 19 | 16 | 4 |
968120 | 1000 | 51 - 152 | 134 | 242 | 222 | 38 | 38 | 28 | 19 | 16 | 5 |
968130 | 1000 | 102 - 305 | 157 | 480 | 222 | 38 | 38 | 40 | 19 | 16 | 9 |
968210 | 3000 | 76 - 152 | 170 | 258 | 286 | 51 | 58 | 28 | 19 | 22 | 9 |
968220 | 3000 | 102 - 305 | 195 | 474 | 286 | 51 | 58 | 40 | 19 | 22 | 10 |
968310 | 5000 | 102 - 203 | 240 | 382 | 337 | 76 | 80 | 40 | 25 | 25 | 21 |
968320 | 5000 | 102 - 356 | 250 | 543 | 337 | 76 | 80 | 42 | 25 | 25 | 30 |
