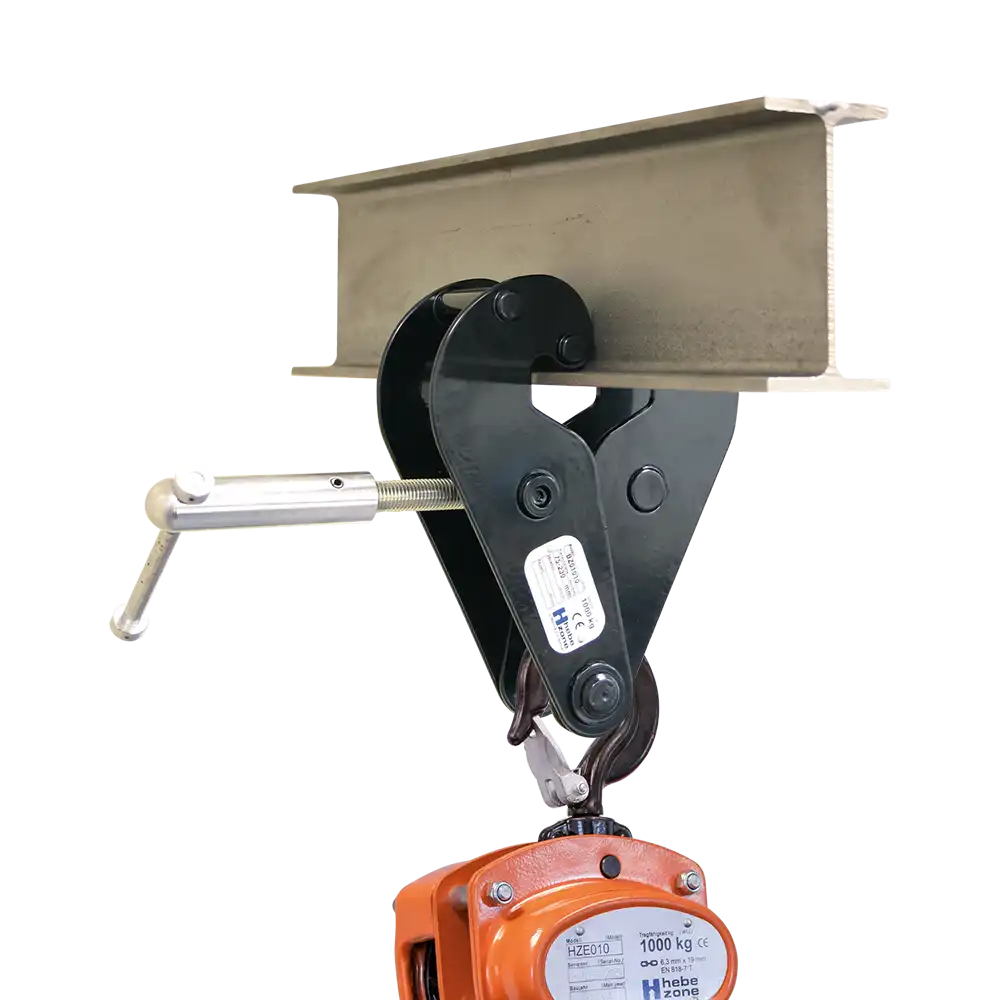

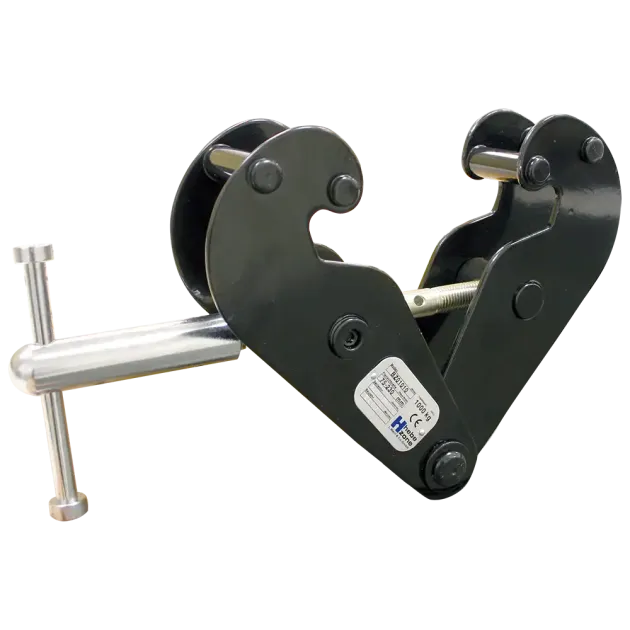

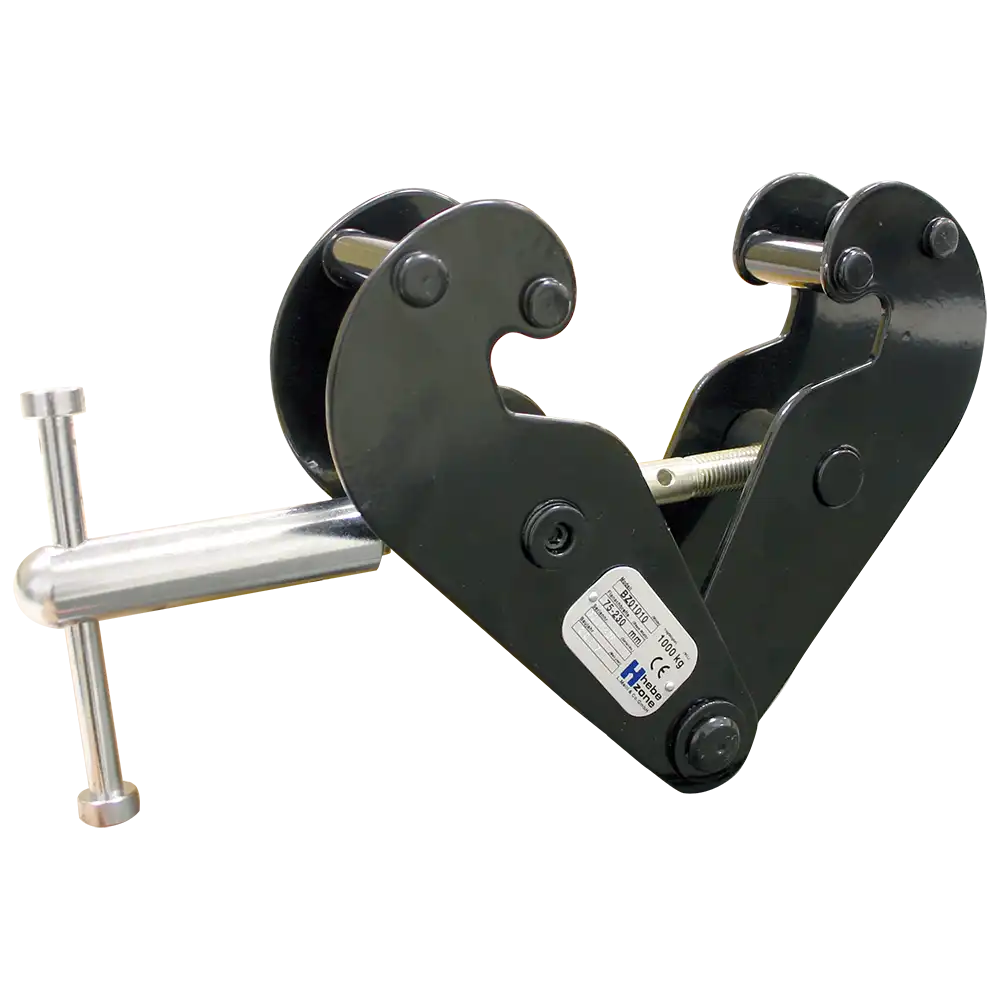

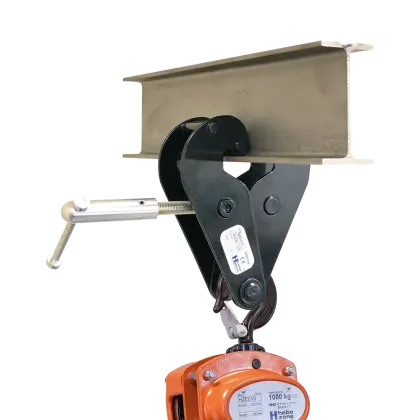

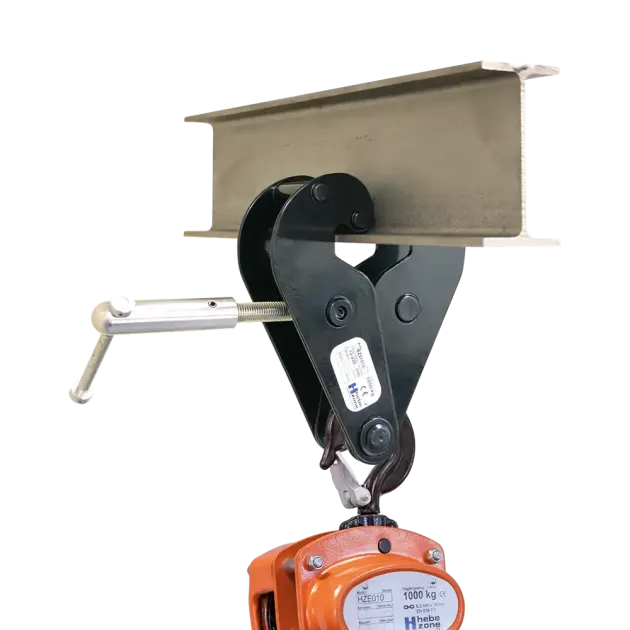

Trägerklemmer Typ BZ01
- Tragfähigkeit 1000 - 10000 kg
- für alle I / T Profile
- verzinkte, selbsthemmende Spindel
- schnelle und einfache Montage
Zurück zu: Zubehör
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | Flansch | A max | B1 max | C min | D | E min | F min | H | I | Gewicht kg |
BZ01010 | 1000 | 80-240 | 370 | 220 | 160 | 20 | 90 | 22 | 198 | 94 | 4 |
BZ01020 | 2000 | 80-240 | 370 | 220 | 160 | 20 | 90 | 22 | 198 | 102 | 5 |
BZ01030 | 3000 | 90-330 | 500 | 310 | 210 | 22 | 137 | 46 | 263 | 132 | 9 |
BZ01050 | 5000 | 90-330 | 500 | 310 | 210 | 28 | 134 | 43 | 263 | 142 | 11 |
BZ01100 | 10000 | 90-350 | 521 | 330 | 240 | 38 | 146 | 51 | 285 | 180 | 16 |
