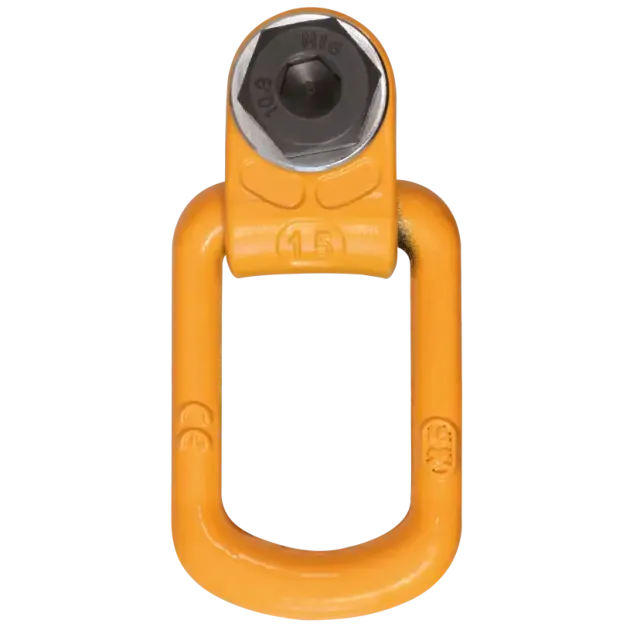

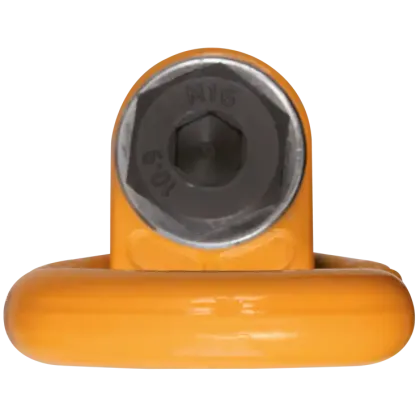

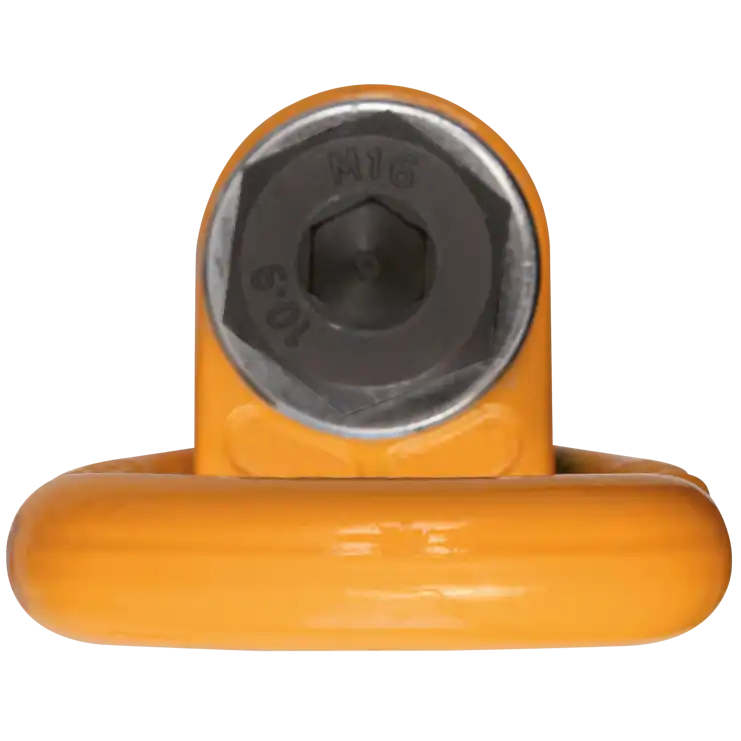

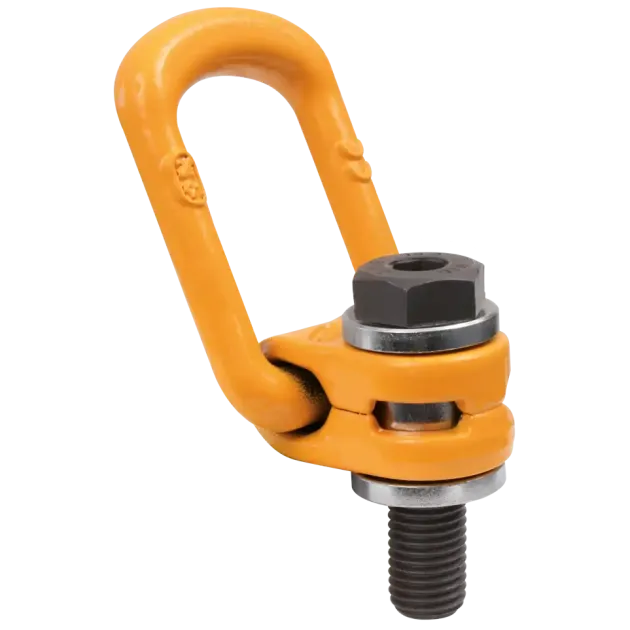

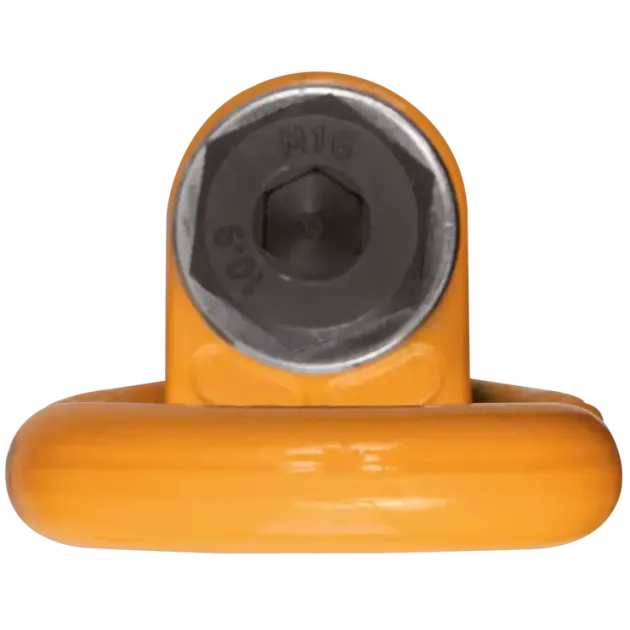

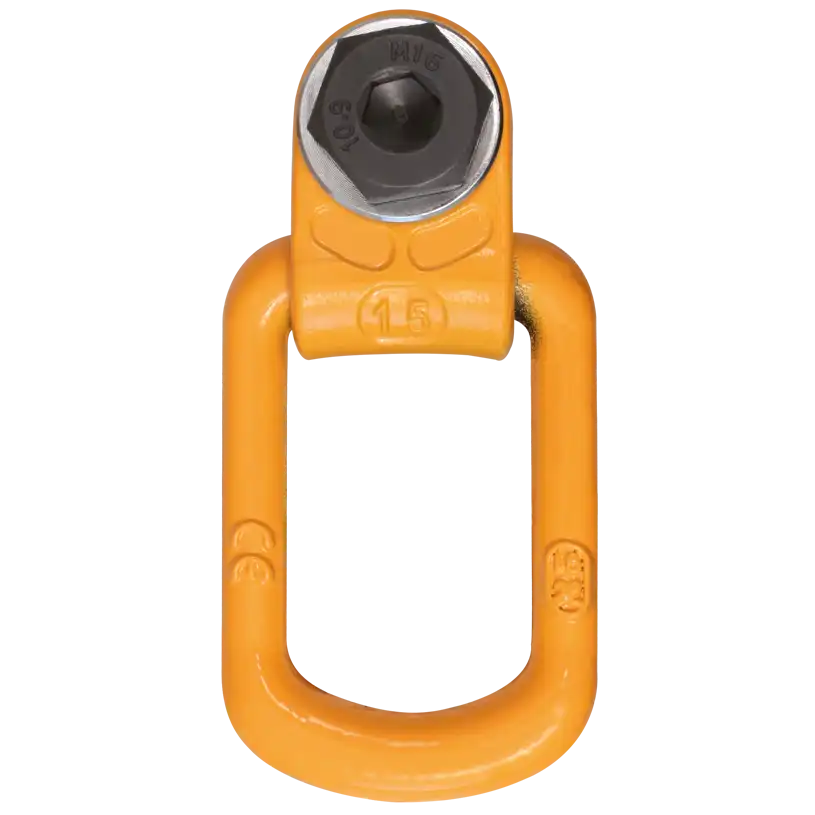

Transportbügel GK10 Typ RSC2 mit H-Stempel
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 10
- Gewinde M8 - M64
- Tragfähigkeit 300 - 22500 kg
- 360 Grad drehbar
- 180 Grad schwenkbar
- mit H-Stempel der DGUV
- im fest verschraubten Zustand in Zugrichtung einstellbar

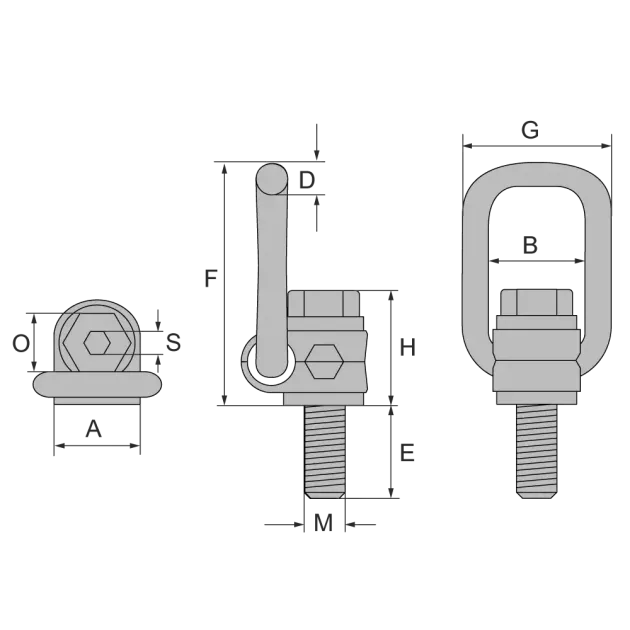

Abmessungen [mm]:
Artikel | Gewinde M | B | E | A | G | D | F | H | S | O | Gewicht kg |
RSC2008 | 8 | 35 | 11 | 30 | 55 | 10 | 85 | 35 | 6 | 13 | 0,2 |
RSC2010 | 10 | 35 | 16 | 30 | 55 | 10 | 85 | 36 | 8 | 17 | 0,3 |
RSC2012 | 12 | 37 | 18 | 33 | 57 | 13,5 | 98 | 44 | 8 | 19 | 0,5 |
RSC2014 | 14 | 37 | 21 | 33 | 57 | 13,5 | 98 | 45 | 10 | 22 | 0,5 |
RSC2016 | 16 | 37 | 24 | 33 | 57 | 13,5 | 98 | 46 | 10 | 24 | 0,5 |
RSC2018 | 18 | 54 | 26 | 50 | 82 | 16,5 | 140 | 57 | 12 | 30 | 1,3 |
RSC2020 | 20 | 54 | 30 | 50 | 82 | 16,5 | 140 | 57 | 12 | 30 | 1,3 |
RSC2024 | 24 | 54 | 36 | 50 | 82 | 16,5 | 140 | 59 | 14 | 36 | 1,4 |
RSC2027 | 27 | 65 | 38 | 60 | 99 | 22,5 | 170 | 79 | 17 | 41 | 2,8 |
RSC2030 | 30 | 65 | 48 | 60 | 99 | 22,5 | 170 | 81 | 17 | 46 | 3,1 |
RSC20361 | 36 | 65 | 54 | 60 | 99 | 22,5 | 178 | 88 | 22 | 55 | 3,3 |
RSC2036 | 36 | 85 | 62 | 77 | 124 | 26,5 | 225 | 101 | 22 | 55 | 5,8 |
RSC20421 | 42 | 85 | 72 | 77 | 124 | 26,5 | 225 | 104 | 24 | 65 | 6,3 |
RSC2042 | 42 | 104 | 57 | 95 | 158 | 36 | 256 | 112 | 24 | 65 | 10,8 |
RSC2048 | 48 | 104 | 72 | 95 | 158 | 36 | 259 | 120 | 27 | 75 | 11,6 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSC2008 | 300 | 300 | 600 | 600 | 420 | 300 | 630 | 450 |
RSC2010 | 630 | 630 | 1260 | 1260 | 880 | 630 | 1320 | 950 |
RSC2012 | 1000 | 1000 | 2000 | 2000 | 1400 | 1000 | 2100 | 1500 |
RSC2014 | 1200 | 1200 | 2400 | 2400 | 1700 | 1200 | 2500 | 1800 |
RSC2016 | 1500 | 1500 | 3000 | 3000 | 2100 | 1500 | 3100 | 2200 |
RSC2018 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4200 | 3000 |
RSC2020 | 2500 | 2500 | 5000 | 5000 | 3500 | 2500 | 5200 | 3700 |
RSC2024 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 |
RSC2027 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 |
RSC2030 | 5000 | 5000 | 10000 | 10000 | 7000 | 5000 | 10500 | 7500 |
RSC20361 | 7000 | 7000 | 14000 | 14000 | 9800 | 7000 | 14700 | 10500 |
RSC2036 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 16800 | 12000 |
RSC20421 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 |
RSC2042 | 15000 | 15000 | 30000 | 30000 | 21000 | 15000 | 31500 | 22500 |
RSC2048 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
