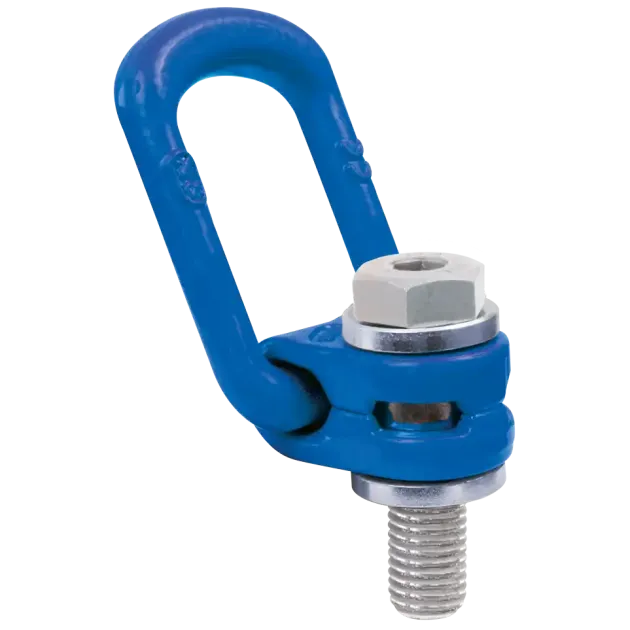

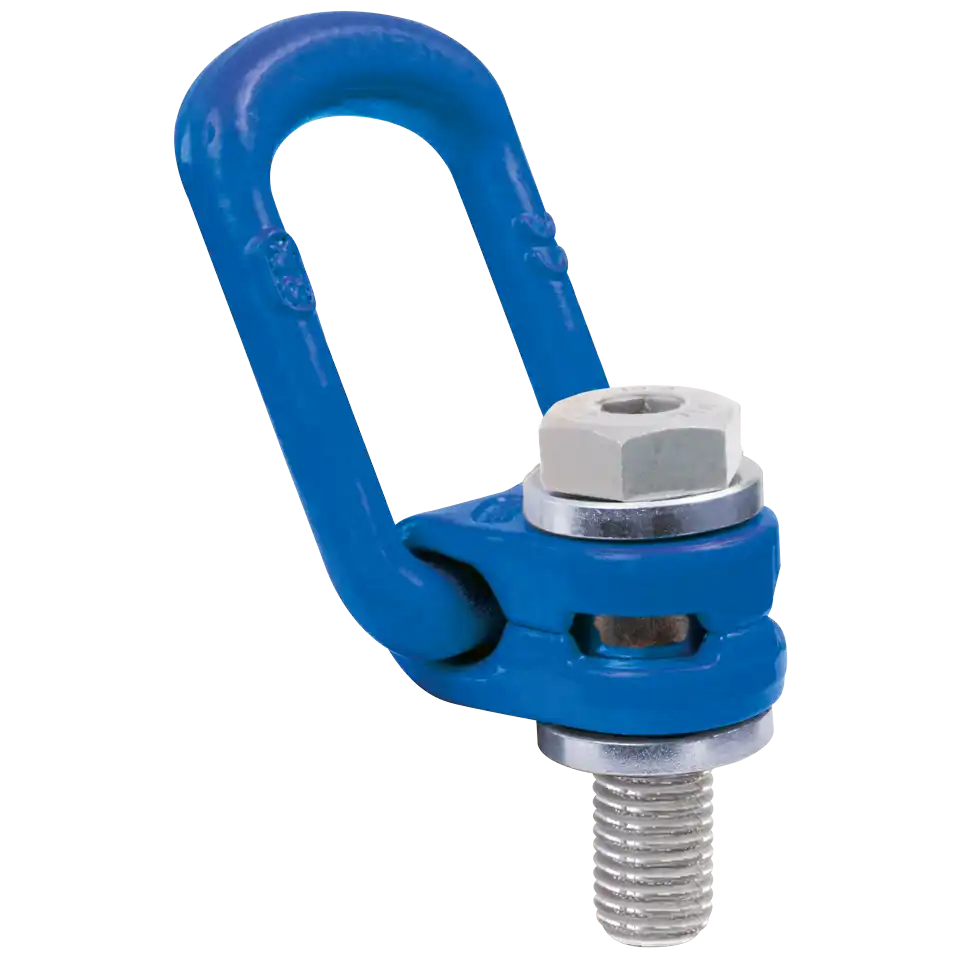

Transportbügel GK10 Typ RSC3 mit H-Stempel
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 10
- Gewinde M8 - M42
- Tragfähigkeit 300 - 15000 kg
- 360 Grad drehbar
- 180 Grad schwenkbar
- mit H-Stempel der DGUV
- im fest verschraubten Zustand in Zugrichtung einstellbar

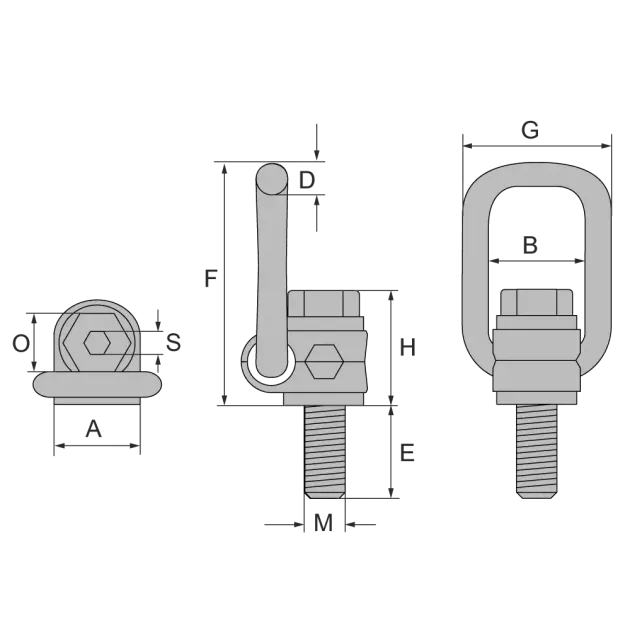

Abmessungen [mm]:
Artikel | Gewinde M | B | E | A | G | D | F | H | S | O | Gewicht kg |
RSC3008 | 8 | 36 | 11 | 30 | 57 | 12 | 87 | 34 | 5 | 13 | 0,3 |
RSC3010 | 10 | 36 | 16 | 30 | 57 | 12 | 87 | 35 | 6 | 17 | 0,3 |
RSC3012 | 12 | 36 | 20 | 34 | 57 | 14 | 98 | 43 | 8 | 19 | 0,5 |
RSC3014 | 14 | 36 | 25 | 34 | 57 | 14 | 98 | 44 | 10 | 21 | 0,5 |
RSC3016 | 16 | 36 | 25 | 34 | 57 | 14 | 99 | 46 | 10 | 24 | 0,6 |
RSC3018 | 18 | 53 | 27 | 50 | 83 | 17 | 145 | 55 | 12 | 27 | 1,4 |
RSC3020 | 20 | 53 | 32 | 50 | 83 | 17 | 144 | 56 | 12 | 30 | 1,4 |
RSC3024 | 24 | 53 | 39 | 50 | 83 | 17 | 145 | 59 | 14 | 36 | 1,5 |
RSC3030 | 30 | 64 | 44 | 67 | 101 | 23 | 172 | 85 | 17 | 46 | 3,6 |
RSC3036 | 36 | 84 | 53 | 78 | 126 | 28 | 224 | 100 | 22 | 55 | 6,2 |
RSC3042 | 42 | 84 | 73 | 78 | 126 | 28 | 223 | 103 | 24 | 65 | 6,8 |
RSC30421 | 42 | 103 | 51 | 96 | 163 | 38 | 269 | 125 | 24 | 65 | 11,9 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSC3008 | 300 | 300 | 600 | 600 | 420 | 300 | 640 | 450 |
RSC3010 | 630 | 630 | 1260 | 1260 | 890 | 630 | 1340 | 950 |
RSC3012 | 1000 | 1000 | 2000 | 2000 | 1410 | 1000 | 2120 | 1500 |
RSC3014 | 1200 | 1200 | 2400 | 2400 | 1700 | 1200 | 2550 | 1800 |
RSC3016 | 1500 | 1500 | 3000 | 3000 | 2120 | 1500 | 3180 | 2250 |
RSC3018 | 2000 | 2000 | 4000 | 4000 | 2830 | 2000 | 4240 | 3000 |
RSC3020 | 2500 | 2500 | 5000 | 5000 | 3540 | 2500 | 5300 | 3750 |
RSC3024 | 4000 | 4000 | 8000 | 8000 | 5660 | 4000 | 8480 | 6000 |
RSC3030 | 5000 | 5000 | 10000 | 10000 | 7070 | 5000 | 10610 | 7500 |
RSC3036 | 8000 | 8000 | 16000 | 16000 | 11310 | 8000 | 16970 | 12000 |
RSC3042 | 10000 | 10000 | 20000 | 20000 | 14140 | 10000 | 21210 | 15000 |
RSC30421 | 15000 | 15000 | 30000 | 30000 | 21210 | 15000 | 31820 | 22500 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
