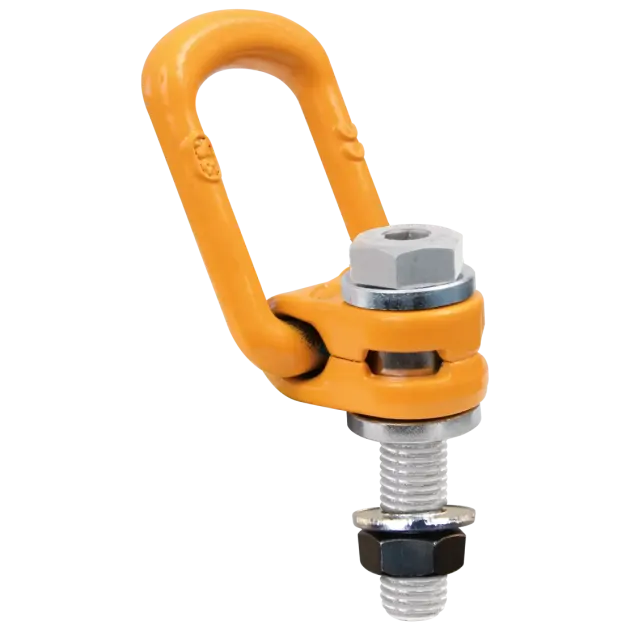

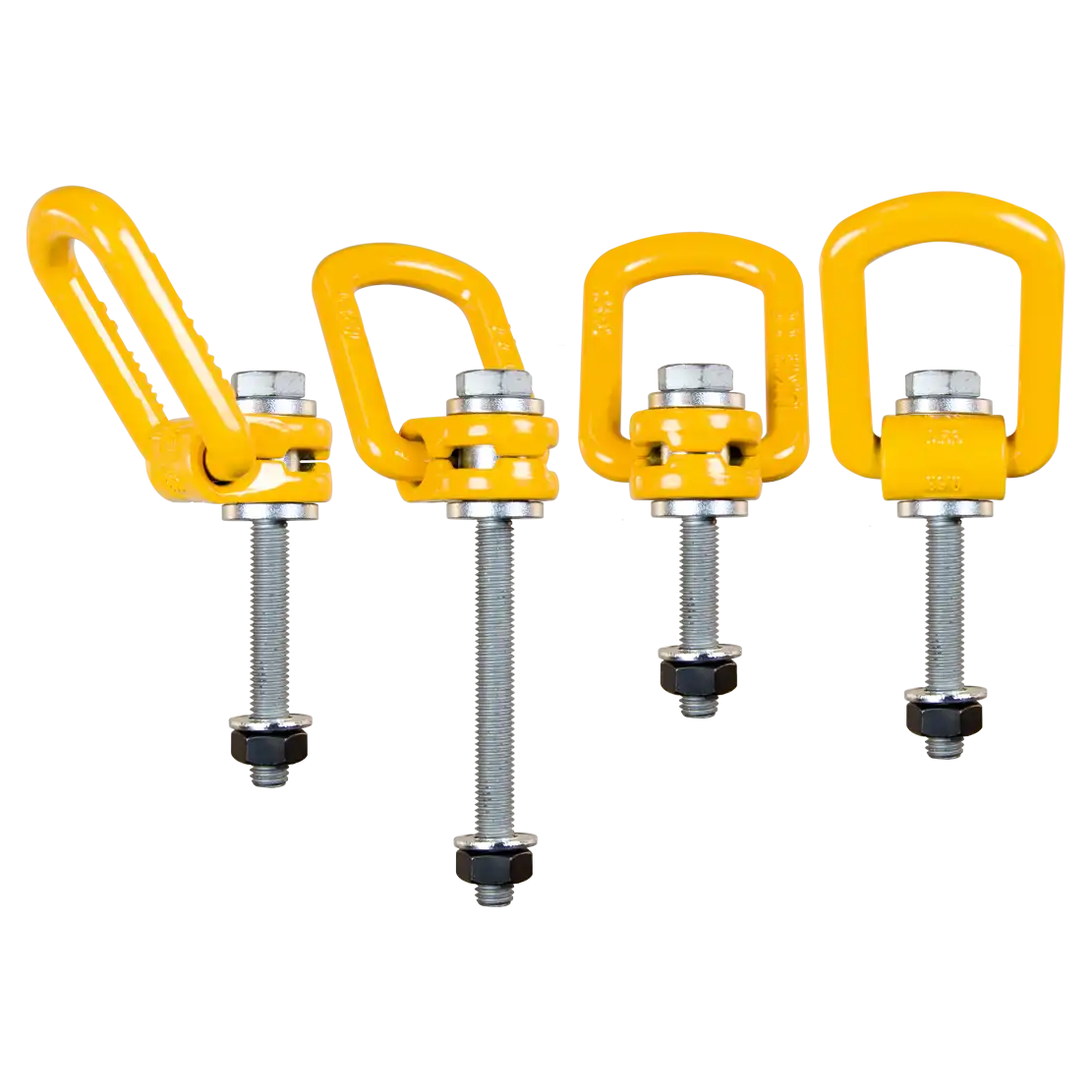

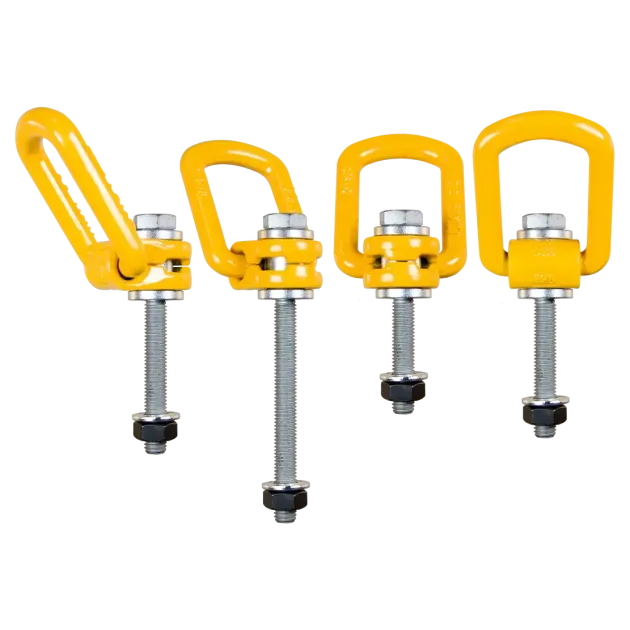

Transportbügel Typ RSC4A mit variabl. Gewindelänge
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 10
- Gewinde M8 - M48
- Gewindelänge innerhalb der min./max. Werte frei wählbar
- Tragfähigkeit 300 - 20000 kg
- 360 Grad drehbar
- 180 Grad schwenkbar
- Geomet beschichtete Schraube
- mit Mutter und Unterlegscheibe
- mit H-Stempel der DGUV
- im fest verschraubten Zustand in Zugrichtung einstellbar
- Tragfähigkeitskennzeichnung

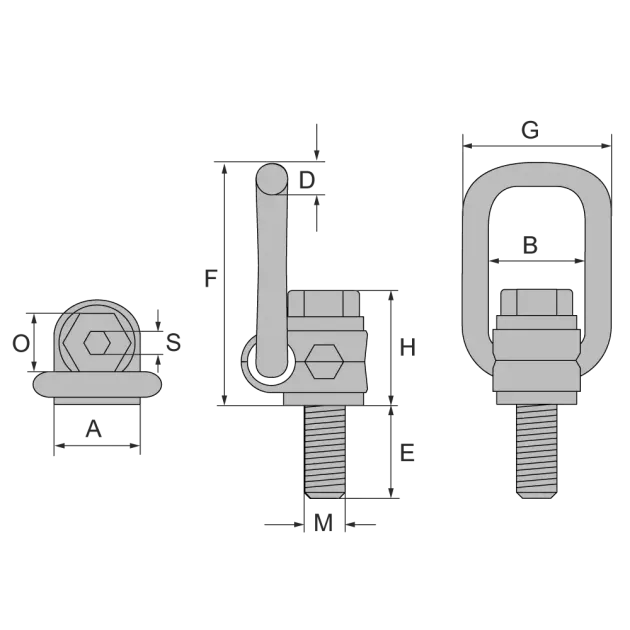

Abmessungen [mm]:
Artikel | Gewinde M | B | E min./max. | A | G | D | F | H | S | O | Gewicht kg |
RSC4A008 | 8 | 35 | 11 - 76 | 30 | 55 | 10 | 85 | 35 | 6 | 13 | 0,2 |
RSC4A010 | 10 | 35 | 16 - 96 | 30 | 55 | 10 | 85 | 36 | 6 | 17 | 0,4 |
RSC4A012 | 12 | 37 | 18 - 114 | 33 | 57 | 14 | 98 | 44 | 8 | 19 | 0,5 |
RSC4A016 | 16 | 37 | 24 - 149 | 33 | 57 | 14 | 98 | 46 | 10 | 24 | 0,7 |
RSC4A020 | 20 | 54 | 30 - 186 | 50 | 82 | 17 | 140 | 57 | 12 | 30 | 1,7 |
RSC4A024 | 24 | 54 | 36 - 221 | 50 | 82 | 17 | 140 | 59 | 14 | 36 | 2 |
RSC4A030 | 30 | 65 | 48 - 278 | 60 | 99 | 23 | 170 | 81 | 17 | 46 | 4,4 |
RSC4A036 | 36 | 85 | 62 - 222 | 77 | 124 | 27 | 225 | 101 | 22 | 55 | 7,1 |
RSC4A042 | 42 | 85 | 72 - 272 | 77 | 124 | 27 | 225 | 104 | 24 | 65 | 8,5 |
RSC4A0421 | 42 | 104 | 63 - 264 | 95 | 158 | 36 | 256 | 112 | 24 | 65 | 13 |
RSC4A048 | 48 | 104 | 72 - 295 | 95 | 158 | 36 | 259 | 120 | 27 | 75 | 14,7 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSC4A008 | 300 | 300 | 600 | 600 | 420 | 300 | 630 | 450 |
RSC4A010 | 630 | 630 | 1260 | 1260 | 880 | 630 | 1320 | 950 |
RSC4A012 | 1000 | 1000 | 2000 | 2000 | 1400 | 1000 | 2100 | 1500 |
RSC4A016 | 1500 | 1500 | 3000 | 3000 | 2100 | 1500 | 3100 | 2200 |
RSC4A020 | 2500 | 2500 | 5000 | 5000 | 3500 | 2500 | 5200 | 3700 |
RSC4A024 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 |
RSC4A030 | 5000 | 5000 | 10000 | 10000 | 7000 | 5000 | 10500 | 7500 |
RSC4A036 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 16800 | 12000 |
RSC4A042 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 |
RSC4A0421 | 15000 | 15000 | 30000 | 30000 | 21000 | 15000 | 31500 | 22500 |
RSC4A048 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
